상세 정보 |
|||
| 목적: | 6 8 8 12 인치 SIC 단결정 성장 용광로 | 크기 (L × W × H): | 크기 (L × W × H) |
|---|---|---|---|
| 압력 범위: | 1–700 MBAR | 온도 범위: | 900–3000 ° C |
| 최대 퍼니스 온도: | 2500' Ｃ | 회전 샤프트 직경: | 50 밀리미터 |
| 강조하다: | 12 인치 SiC 잉크 성장 오븐,sic 잉곳 성장 용광로 |
||
제품 설명
실리콘 탄화물 단결성 성장 오븐 저항 방법 6 8 12인치 SiC 진흙 성장 오븐

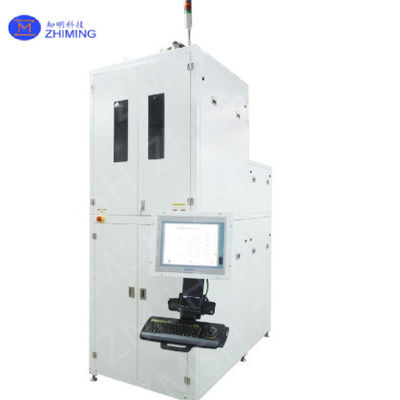

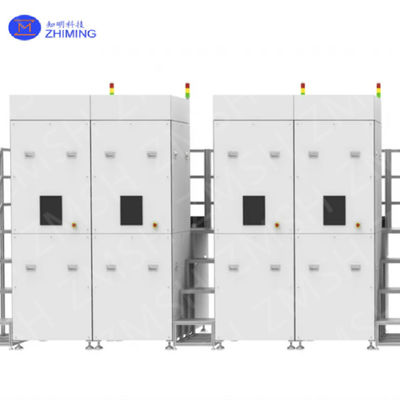

ZMSH SiC 싱글 크리스탈 성장 오븐: 고품질 SiC 웨이퍼를 위해 정밀 설계
ZMSH는 고성능 SiC 웨이퍼 제조를 위해 설계된 첨단 솔루션인 SiC 싱글 크리스탈 성장 오븐을 자랑스럽게 소개합니다.우리의 오븐은 효율적으로 6인치에서 SiC 단일 결정 생산, 8인치, 12인치 사이즈, 전기차 (EV), 재생 에너지, 고전력 전자제품과 같은 산업의 증가하는 요구를 충족.
SiC 단일 결정 성장 오븐의 특성
- 첨단 저항 난방 기술: 오븐은 균일한 온도 분포와 최적의 결정 성장을 보장하기 위해 최첨단 저항 난방 기술을 사용합니다.
- 온도 조절 정밀: 전체 결정 성장 과정 동안 ± 1 °C의 허용량으로 온도 조절을 달성합니다.
- 다재다능한 응용: 최대 12 인치까지의 웨이퍼에 대한 SiC 크리스탈을 성장시킬 수 있으며, 차세대 전력 장치에 더 큰 웨이퍼를 생산 할 수 있습니다.
- 진공 및 압력 관리: 이상적 인 성장 조건을 유지하고 결함 비율을 줄이고 수확량을 향상시키기 위해 고급 진공 및 압력 시스템을 갖추고 있습니다.
기술 사양
| 사양 | 세부 사항 |
|---|---|
| 크기 (L × W × H) | 2500 × 2400 × 3456mm 또는 사용자 정의 |
| 크로시블 직경 | 900mm |
| 최후 진공 압력 | 6 × 10−4 Pa (1.5시간 진공 후) |
| 누출률 | ≤5 Pa/12h (버킹 아웃) |
| 회전 샤프트 지름 | 50mm |
| 회전 속도 | 0.5~5회속 |
| 가열 방법 | 전기 저항 난방 |
| 최대 오븐 온도 | 2500°C |
| 난방력 | 40kW × 2kW × 20kW |
| 온도 측정 | 이색 적외선 피로미터 |
| 온도 범위 | 900~3000°C |
| 온도 정확성 | ± 1°C |
| 압력 범위 | 1 ∼ 700 mbar |
| 압력 조절 정확성 | 1·10 mbar: ±0.5% F.S. 10~100 mbar: ±0.5% F.S. 100~700 mbar: ±0.5% F.S |
| 작업 유형 | 바닥 로딩, 수동/자동 안전 옵션 |
| 선택 사항 | 이중 온도 측정, 여러 난방 구역 |

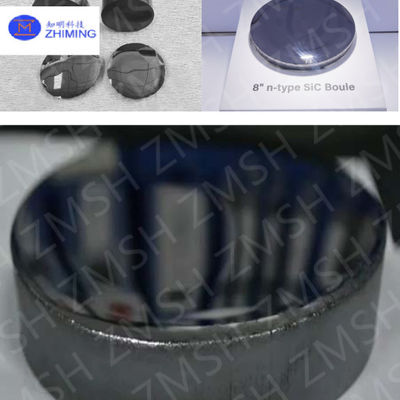

결과: 완전 한 결정 성장
우리의 SiC 단일 크리스탈 성장 오븐의 핵심 강점은 고품질의 결함 없는 SiC 크리스탈을 지속적으로 생산할 수 있다는 것입니다.고급 진공 관리, 그리고 최첨단 저항 난방 기술, 우리는 최소한의 결함으로 결함이 없는 결정 성장을 보장합니다.가벼운 불완전함조차도 최종 장치의 성능에 중대한 영향을 줄 수 있습니다..
반도체 표준을 충족
우리의 오븐에서 자라는 SiC 웨이퍼들은 성능과 신뢰성 모두에 있어서 산업 표준을 초월합니다.그리고 높은 전기 전도성, 고전력, 고주파 반도체 장치에 이상적입니다. 이 품질은 전기 차량 (EV) 에 사용되는 것을 포함하여 차세대 전력 장치에 필수적입니다.신재생 에너지 시스템, 통신 장비.
| 검사 범주 | 품질 매개 변수 | 승인 기준 | 검사 방법 |
|---|---|---|---|
| 1크리스탈 구조 | 위장 밀도 | ≤ 1cm−2 | 광학 현미경 / 엑스선 분사 |
| 결정적 인 완전성 | 눈에 띄는 결함이나 균열이 없습니다. | 시각 검사 / AFM (원자력 현미경) | |
| 2크기 | 잉그트 지름 | 6인치, 8인치 또는 12인치 ±0.5mm | 칼리퍼 측정 |
| 잉그트 길이 | ±1mm | 릴러 / 레이저 측정 | |
| 3표면 품질 | 표면 거칠성 | Ra ≤ 0.5μm | 표면 프로필미터 |
| 표면 결함 | 미세한 균열, 구멍, 또는 긁힘 없이 | 시각 검사 / 현미경 검사 | |
| 4전기적 특성 | 저항성 | ≥ 103 Ω·cm (고품질의 SiC의 전형) | 홀 효과 측정 |
| 항공기 이동성 | > 100cm2/V·s (고성능 SiC용) | 비행시간 (TOF) 측정 | |
| 5. 열 특성 | 열전도성 | ≥ 4.9W/cm·K | 레이저 플래시 분석 |
| 6화학적 성분 | 탄소 함량 | ≤ 1% (최적 성능) | ICP-OES (인도적으로 결합된 플라즈마 광산출력 분광) |
| 산소 불순물 | ≤ 0.5% | 2차 이온 질량 분광 (SIMS) | |
| 7압력 저항 | 기계적 강도 | 골절 없이 스트레스 테스트를 견딜 수 있어야 합니다. | 압축 테스트 / 굽기 테스트 |
| 8일률성 | 결정화 균일성 | ≤ 5%의 변동 | 엑스레이 매핑 / SEM (스캐닝 전자 현미경) |
| 9잉그트 동질성 | 미세포 밀도 | 부피 단위당 ≤ 1% | 현미경 / 광학 스캔 |
ZMSH 지원 서비스
- 사용자 정의 가능한 솔루션: 우리의 SiC 단일 결정 성장 오븐은 높은 품질의 SiC 크리스탈을 보장하는 특정 생산 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.
- 현장 설치: 우리의 팀은 현장 설치를 관리하고 최적의 성능을 위해 기존 시스템과 원활한 통합을 보장합니다.
- 포괄적인 교육: 우리는 당신의 팀이 효과적인 결정 성장을 위해 장비를 갖추고 있는지 확인하기 위해 오븐 운영, 유지 보수 및 문제 해결을 포함하는 철저한 고객 교육을 제공합니다.
- 판매 후 유지보수: ZMSH는 유지보수 및 수리 서비스를 포함하여 신뢰할 수있는 판매 후 지원을 제공하여 오븐이 최고 성능으로 작동하는지 확인합니다.
질문 및 답변
질문: 실리콘 카바이드의 결정 성장은 무엇입니까?
A: 실리콘 카바이드 (SiC) 결정의 성장은 Czochralski 또는 물리 증기 운송 (PVT) 같은 과정을 통해 높은 품질의 SiC 결정을 만드는 것을 포함합니다. 전력 반도체 장치에 필수적입니다.
