상세 정보 |
|||
| 조리대 볼륨 :: | 300*300*150 | 위치 정확도 μm :: | +/- 5 |
|---|---|---|---|
| 반복 위치 정확도 μm :: | +/-2 | 수치 제어 유형 :: | DPSS ND : YAG |
| 강조하다: | AR 실리콘 카바이드 렌즈 처리,마이크로젯 레이저 장비,고 정밀 마이크로 제트 레이저 장비 |
||
제품 설명
제품 소개

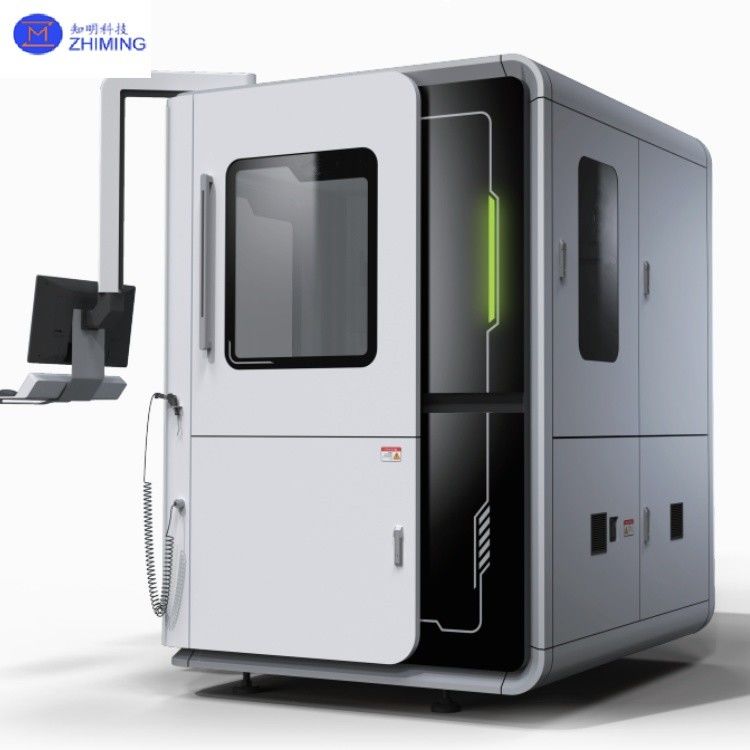

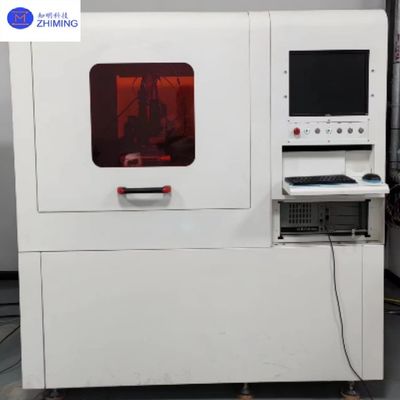

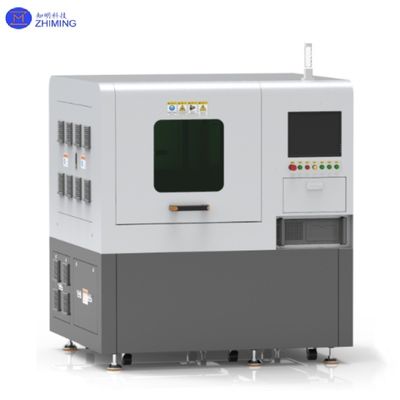

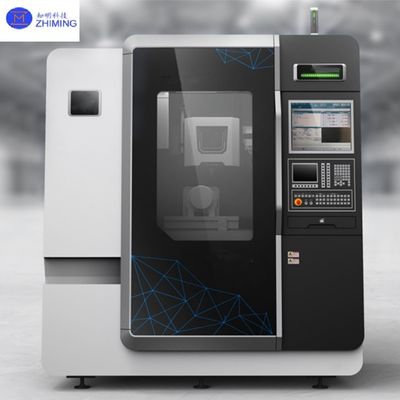

마이크로 제트 레이저 기술 장비는 레이저와 고속 물 제트 첨단 처리 기술의 조합입니다. 그것의 핵심은 고속 물 제트와 결합 된 레이저 빔 초점을 사용하는 데 있습니다.물 제트 가이드 레이저를 통해 작업 조각의 표면에 정확하게 작용이 기술은 단단하고 부서지기 쉬운 재료 가공 분야에서 상당한 이점을 가지고 있습니다.또한 반도체와 같은 많은 분야에서 광범위한 응용 잠재력을 보여줍니다., 항공우주, 의료기기
마이크로젯 레이저 기술 장비는 주로 레이저 시스템, 가벼운 물 결합 시스템, 고 정밀 기계 도구 시스템, 순수/고압 펌프 시스템,시각 식별 시스템 및 가벼운 물 전기 기계 도구 제어 소프트웨어 시스템그 중에서도 레이저 시스템은 532/1064nm의 파장을 가진 고형 나노초 레이저를 채택하고 주파수 두 배 기술로 높은 전력 출력을 달성합니다.광학 물 결합 시스템은 광섬유를 통해 레이저 빔을 전송하고 레이저 빔을 냉각하고 안내하는 효과를 달성하기 위해 고속 물 제트와 결합됩니다..
주요 장점
마이크로젯 레이저 기술의 작동 원리는 레이저 빔을 고속 물 제트에 집중시켜 전체 반사 효과를 형성하는 것입니다.그래서 레이저 에너지는 물 기둥의 내부 벽에 균등하게 분포레이저 빔은 작업 조각의 표면에 도달하면 정밀한 절단 또는 가공을 달성하기 위해 물 제트로 안내되고 냉각됩니다. 이 과정은 가공 정확성을 향상시킬뿐만 아니라,또한 물질 손실과 열에 영향을받는 지역을 효과적으로 줄입니다..
사양
| 카운터 톱 부피 | 300*300*150 | 400*400*200 |
| 선형 축 XY | 선형 모터 선형 모터 | 선형 모터 선형 모터 |
| 선형 축 Z | 150 | 200 |
| 위치 정밀도 μm | +/-5 | +/-5 |
| 반복된 위치 정밀성 μm | +/-2 | +/-2 |
| 가속 G | 1 | 0.29 |
| 수학적 제어 | 3축 /3+1축 /3+2축 | 3축 /3+1축 /3+2축 |
| 수계 제어형 | DPSS Nd:YAG | DPSS Nd:YAG |
| 파장 nm | 532/1064 | 532/1064 |
| 가등식 전력 W | 50/100/200 | 50/100/200 |
| 물 제트 | 40-100 | 40-100 |
| 노즐 압력 바 | 50-100 | 50-600 |
| 크기 (기계 기계) (폭 * 길이 * 높이) mm | 1445*1944*2260 | 1700*1500*2120 |
| 크기 (관리용 캐비닛) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| 무게 (장비) T | 2.5 | 3 |
| 무게 (관리용) KG | 800 | 800 |
| 처리 능력 |
표면 거칠성 Ra≤1.6um 열기 속도 ≥1.25mm/s 둘레 절단 ≥6mm/s 선형 절단 속도 ≥50mm/s |
표면 거칠성 Ra≤1.2um 열기 속도 ≥1.25mm/s 둘레 절단 ≥6mm/s 선형 절단 속도 ≥50mm/s |
|
갈리움 질리드 결정, 초대폭 간격 반도체 재료 (다이아몬드/갈리움 산화물), 항공 우주 특수 재료, LTCC 탄소 세라믹 기판, 태양광,스킨틸라터 크리스탈 및 기타 재료 가공. 참고: 처리 용량은 재료 특성에 따라 달라집니다. |
||
신청서
세 번째 세대의 반도체 및 항공우주 재료 가공: 실리콘 탄화물 및 갈륨 질소와 같은 세 번째 세대의 반도체 재료의 정밀 처리에 사용됩니다.항공우주 분야에서 초연금과 세라믹 기판과 같은 재료의 복잡한 부품 가공.
의료기기 부품 가공: 심혈관 스텐트, 임플란트, 수술 도구 및 기타 의료 기기의 고정도 절단 및 가공에 적합합니다.
잉그트 절단: 실리콘 웨이퍼와 실리콘 카바이드 잉그트와 같은 반도체 재료를 효율적으로 절단하는 데 사용됩니다.
단단하고 부서지기 쉬운 재료 가공: 다이아몬드, 실리콘 나이트라이드 및 복잡한 부품 가공의 다른 물질을 포함합니다.
ZMSH 서비스
맞춤형 솔루션: 고객의 필요에 따라 맞춤형 장비 설계 및 프로세스 최적화를 제공합니다.
기술 지원 및 교육: 고객이 효율적으로 장비를 사용할 수 있도록 장비 운영 교육과 기술 지원을 제공합니다.
판매 후 서비스: 장기 기술 유지 보수 및 예비 부품 공급 서비스를 제공하여 장비의 안정적인 작동을 보장합니다.
연구개발 협력: 산업 업그레이드를 촉진하기 위해 고객과 함께 새로운 기술이나 새로운 프로세스를 공동으로 개발합니다.
