웨이퍼 결합 장비

이 웨이퍼 결합기는 둘 다를 지원하는 실리콘 카비드 (SiC) 웨이퍼의 고정도 결합을 위해 설계되었습니다.방온 결합그리고수성 결합이 기술은 웨이퍼를 처리 할 수 있습니다.4인치, 6인치, 8인치, 12인치크기가 다양하고, SiC-to-Si 및 SiC-to-SiC 결합 용도에 최적화되어 있습니다.이 장비는 높은 양과 전력 반도체 제조 및 연구 애플리케이션에 대한 우수한 균일성을 보장합니다.

웨이퍼 결합 장비의 재산

• 결합 방식: 방온 결합, 수성 결합

• 웨이퍼 크기 지원: 4", 6", 8", 12"

• 결합 재료: SiC-Si, SiC-SiC

• 정렬 정확성: ≤ ±1μm

• 결합 압력: 0 ∼5 MPa 조절

• 온도 범위: 400°C까지의 방 온도 (필요한 경우 사전/후처리를 위해)

• 진공실: 입자 없는 결합을 위한 고 진공 환경

• 사용자 인터페이스: 프로그래밍 가능한 레시피와 터치 스크린 인터페이스

• 자동화: 선택적 자동 웨이퍼 로딩/발하

• 안전성: 닫힌 방, 과열 보호, 비상 정지

웨이퍼 결합 장비는 고급 반도체 재료, 특히 SiC-to-SiC 및 SiC-to-Si 결합에 대한 고 정밀 결합 프로세스를 지원하도록 설계되었습니다.12 인치까지 웨이퍼 크기를 수용합니다이 시스템은 방온 및 수성 결합을 지원하여 열 민감한 응용 프로그램에 이상적입니다.소미크론 정밀도로 고정도 광학 정렬 시스템, 그것은 웨이퍼 표면에 걸쳐 일관된 접착을 보장합니다. 장비는 레시피 관리와 함께 프로그래밍 제어 인터페이스를 포함합니다. 사용자가 접착 압력, 지속,및 선택적 난방 프로파일고 진공 챔버 디자인은 입자 오염을 최소화하고 결합 품질을 향상시킵니다.및 비상 종료 안정적이고 안전한 운영을 보장모듈형 설계는 또한 높은 처리량 생산 환경에 대한 자동화 웨이퍼 처리 시스템과의 통합을 가능하게합니다.

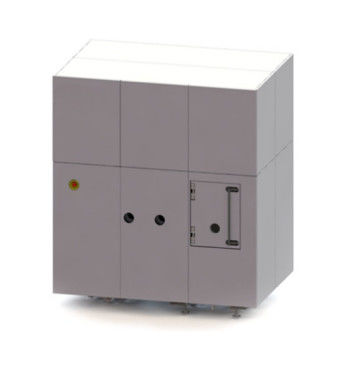

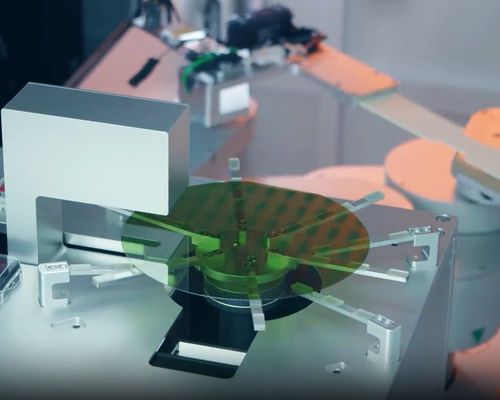

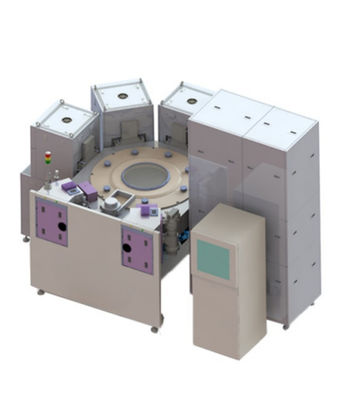

사진

호환성 있는 재료

진짜 케이스 - 6인치 SiC-SiC

(6인치 SiC에서 SiC 웨이퍼 결합 제조의 주요 프로세스 단계)

(6인치 엔지니어링 기판에서 제작된 SiC MOSFET 채널 영역의 크로스 크로스 고해상도 전송 전자 현미경 (HRTEM) 에피타시얼 레이어)

6인치 웨이퍼에 제조된 기기의 IGSS 분산 지도 (녹색은 통과를 나타냅니다. 도표 a에서 90%, 도표 b에서 70%의 양이 있습니다.)

적용

• SiC 전원 장치 포장

• 광대역 간격 반도체 연구 및 개발

• 고온, 고주파 전자 모듈 조립

• MEMS 및 센서 웨이퍼 레벨 포장

• 시, 사파이르 또는 다이아몬드 기판을 포함하는 하이브리드 웨이퍼 통합

질문 및 답변

Q1: 방 온도에서 SiC 결합의 주요 장점은 무엇입니까?
A:그것은 SiC와 같은 깨지기 쉬운 또는 부적절한 열 팽창 기판에 매우 중요한 열 스트레스와 물질 변형을 피합니다.

Q2: 이 장비는 임시 결합에 사용될 수 있습니까?
A:이 단체는 영구 결합에 특화된 반면, 일시적인 결합 기능을 가진 변형은 요청에 따라 제공됩니다.

Q3: 어떻게 고정밀 웨이퍼의 정렬을 보장합니까?
A:이 시스템은 광학 정렬과 미크론 미만의 해상도와 자동 교정 알고리즘을 사용합니다.
