상세 정보 |
|||
| 크기: | 7740 × 3390 × 2300mm (L × W × H) | 전원 공급: | AC380V, 50Hz, 총 전력 90kW |
|---|---|---|---|
| 공압 공급: | 2m³/h, 0.4-0.5mpa 오일이없는 건조 공기 | 물 공급: | 2T/h @0.3mpa, ≥12mΩ · cm 저항 |
| 강조하다: | 반도체 산업 정화 원시 통합 기계,세라믹 디스크 청소 백싱 통합 기계 |
||
제품 설명
제품 개요

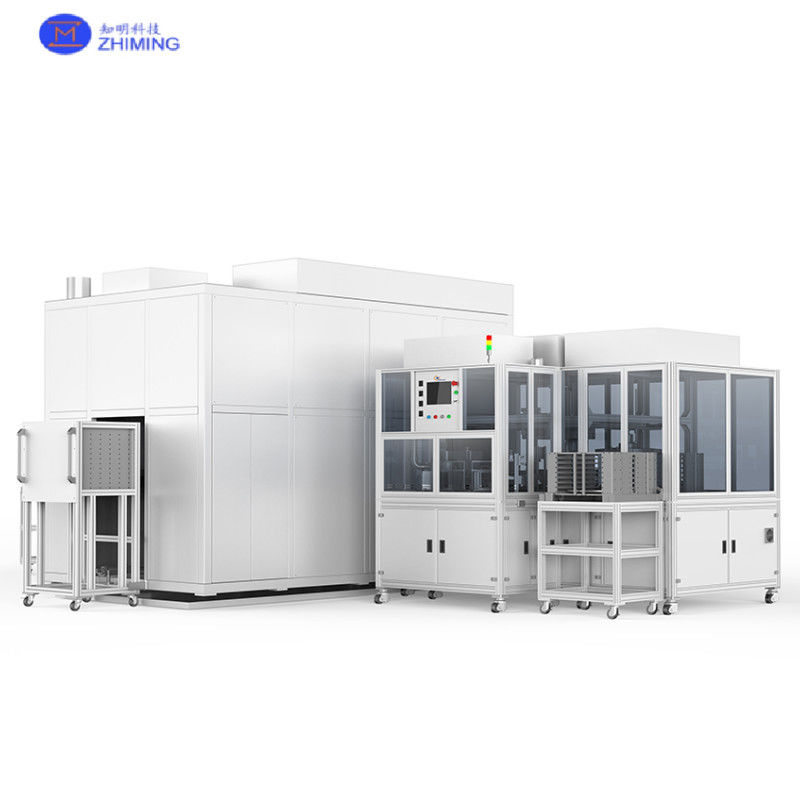

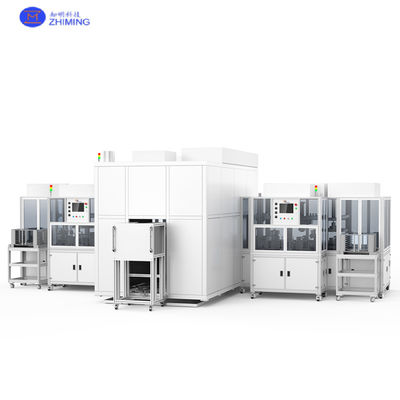

이 세라믹 디스크 청소 및 록싱 통합 기계는 두 개의 세라믹 디스크 마운터와 하나의 세라믹 디스크 클리너를 결합합니다.사파이어 및 반도체 산업에서 고효율 청소 및 웨이퍼 백싱을 위해 설계되었습니다., 안정적인 99.9%의 수익률을 달성합니다.
기술 사양
| 매개 변수 | 가치 |
| 크기 | 7740×3390×2300mm (L×W×H) |
| 전원 공급 | AC380V, 50Hz, 총 전력 90KW |
| 공기 공급 | 2m3/h, 0.4-0.5MPa 기름 없는 건조 공기 |
| 물 공급 | 2T/h @0.3MPa, ≥12MΩ·cm 저항성 |
작동 원칙
세라믹 디스크 청소 단계
-
정밀 청소: 도자기 디스크에서 미크론 수준의 오염 물질을 제거하기 위해 이온화 된 물 (≥ 12MΩ · cm) 으로 초음파 청소를 사용합니다.
-
건조 시스템: 고효율의 공기 칼과 진공 건조는 잔류 습도를 0으로 보장합니다.
자동화 된 Waxing 프로세스
-
비전 정렬: CCD 카메라는 디스크 표면 좌표를 스캔하여 ±0.02mm 위치 정밀도를 달성합니다.
-
제어 된 수액 퇴적: 프로그래밍 가능한 백스 분배 머리는 웨이퍼 당 0.8g±0.05g 백스를 적용합니다.
-
압력 최적화: 공기동작기는 웨이퍼 장착 중에 5-10N/cm2의 균일한 접촉 압력을 유지합니다.
통합 제어
-
동기화 작업: PLC는 청소 모듈과 두 개의 백싱 스테이션을 조정하여 병렬 처리 (최다 30 디스크 / 시간) 를 가능하게합니다.
-
품질 피드백: 실시간 두께 센서는 수액층의 균일성을 감지하여 오차가 ±3%를 초과하면 자동으로 매개 변수를 조정합니다.
주요 이점
-
에너지 효율성: 순수한 물 재활용률 > 80%, 수액 소비 0.8g/와이퍼, 디스크당 35% 낮은 에너지
-
스마트 연결: 전체 프로세스 데이터 추적성을 위해 MES/ERP와 호환됩니다 ( 두께/압력/시간)
-
확장성: Φ300-650mm 비표준 디스크에 맞춤형 도구 및 요리법
생산용량
| 웨이퍼 크기 | 디스크 지름 | 양 | 사이클 시간 |
| 4인치 | Φ485mm | 11개 | 5분/디스크 |
| 4인치 | Φ576mm | 13개 | 6분/디스크 |
| 6인치 | Φ485mm | 6개 | 3분/디스크 |
| 6인치 | Φ576mm | 8개 | 4분/디스크 |
| 8인치 | Φ485mm | 3개 | 2분/디스크 |
| 8인치 | Φ576mm | 5개 | 3분/디스크 |
신청서
전체 프로세스 세라믹 디스크 처리: 청소→드라이닝→한 기계에서 바삭화
그것은 실리콘 카비드 (SiC), 실리콘 (Si), 갈륨 질산 (GaN) 와 같은 반도체 재료의 처리에서 사용되며 사피르, 세라믹, 크리스탈,MEMS, 광학 제품.
질문 및 답변
Q1: 수익률을 어떻게 보장합니까?
A1: 세라믹 디스크를 위한 전용 비전 시스템은 ±0.02mm 실시간 정렬 정확도를 달성합니다.
Q2: 세라믹 디스크 청소의 물 소비?
A2: 물 재활용률 > 80%, 소비량 ≤0.5L/디스크
Q3: 어떻게 웨이퍼 크기의 빠른 전환을 달성 할 수 있습니까?
A3: 통합된 기계의 스마트 픽업 라이브러리는 HMI 선택을 통해 자동으로 도구를 전환합니다. (변환 시간 <3분).
