상세 정보 |
|||
| 소재: | 단결정 사파이어 (C- 평면, A- 평면 선택 사항) | 두께: | 100 μm - 1000 μm |
|---|---|---|---|
| 직경을 통해: | ≥ 20 μm | 측면 비율: | ≥ 10 : 1 |
| 표면 거칠성: | RA <1 nm (연마 가능) | 패키지 호환성: | 팬 아웃, 플립 칩, MEMS 포장 등 |
| 강조하다: | 자동차 사피어 기판,선도성 사피어 기판,높은 투명성 사피르 기판 |
||
제품 설명
제품 개요

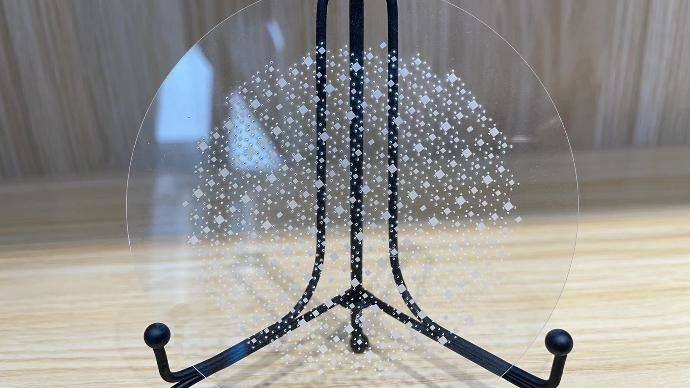

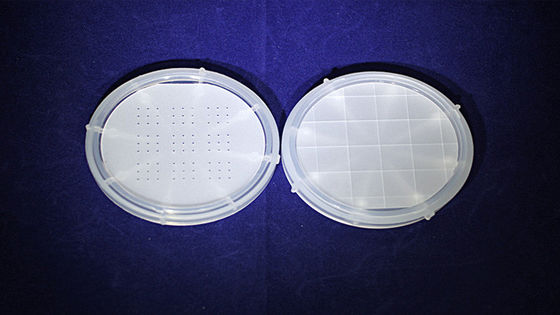

TGV 사피어는 사피어 (Al2O3) 기판을 기반으로 투명한 전도성 유리 재료로, 자기전자 분출을 통해 투명한 전도성 산화물 (TCO) 필름 (예를 들어, ITO, AZO) 으로 코팅됩니다.TGV 사피어 (TGV Sapphire) 는 사피어의 극도로 높은 강도를 결합합니다., 고온 저항성, TCO 필름의 전도성 및 투명성, 극단적인 환경에서 고성능 전자 장치에 이상적입니다.
원칙- 네

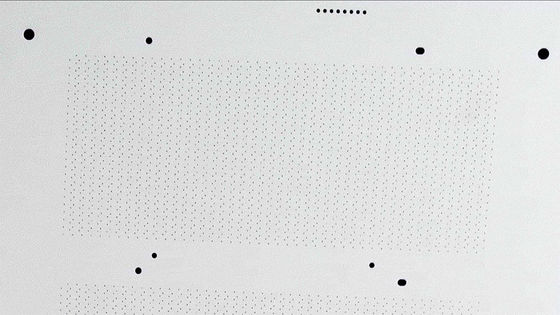

사용레이저뚫기또는건조에치,수직비아와 함께높은측면비율있습니다.창조안쪽의사피라기판.이것들비아있습니다.금속화에허용수직전기신호전송,한동안유지의사파이어광학명확성그리고기계적무결함
사파이어 기판:사피르 (Al2O3) 는 자연에서 가장 단단한 산화물 중 하나이며, 예외적인 화학적 안정성, 높은 열 전도성 (~ 40 W/m·K) 및 넓은 광 광역 간격 (~ 9.9 eV) 을 제공합니다.높은 온도와 혹독한 화학 환경에 저항력을 갖춘.
투명 전도층:나노 규모의 TCO 필름 (예를 들어, ITO) 은 물리적인 증기 퇴적 (PVD) 을 통해 사피르 표면에 퇴적되어 높은 투명성 (> 90%) 과 낮은 엽 저항 (≤10 Ω/sq) 을 균형 잡습니다.
기술적 어려움
극심 한 경직성
사파이어는 9의 모스 경도가 ( 다이아몬드 다음으로 두 번째로), 전통적인 기계 뚫기 도구 (예를 들어, 텅프렌 탄화물 뚫기) 가 빠른 마모 또는 심지어 비효율적 인 경향이 있습니다.
가벼운 골절 위험
사파이어 란 단 결정 구조로 인해 가공 중에 미세 균열, 가장자리 칩링, 또는 델라미네이션에 취약하여 구멍 벽 품질과 장치 신뢰성을 손상시킵니다.
마이크로 홀 요구 사항
LED 칩이나 MEMS 센서에서는 직경 <100μm의 구멍이 종종 필요하며 ±1μm 내의 정밀도를 요구합니다.
열 손상 제어
고온 프로세스 (예: 레이저 드릴링) 는 지역적 녹음 또는 열 스트레스 균열을 유발할 수 있습니다.
사양
| 항목 | 전형적인 값 (개인화) |
|---|---|
| 소재 | 단일 결정 사피어 (C 평면, A 평면 선택) |
| 두께 | 100μm ∼ 1000μm |
| 비아 지름 | ≥ 20μm |
| 측면 비율 | ≥ 101 |
| 밀도 | > 1,000,000 비아스/cm2 (선택) |
| 금속화 | Ti/Cu, Ni/Au, Pt 등 |
| 표면 거칠성 | Ra < 1 nm (폴리싱 가능) |
| 패키지 호환성 | 팬 아웃, 플립 칩, MEMS 패키지 등 |
신청서
소비자 전자제품: 스크래치 저항성 AR/VR 디스플레이, 유연한 OLED 백플라인.
광전자: 레이저 창 부품, UV 센서, 고전력 LED 기판.
자동차: 자동차 디스플레이, LiDAR 광학적 부품.
항공우주: 방사능 저항성 위성 부품 및 우주선 창문.
질문 및 답변
Q1: TGV 사파이어와 일반 전도성 유리 사이의 차이점은 무엇입니까?
A1: TGV 사피어는 일반 유리보다 10배 더 단단하며, 600°C까지의 온도를 견딜 수 있으며, 혹독한 화학 환경에서 작동합니다.
Q2: TGV 사파이어는 사용자 정의 할 수 있습니까 (예: 모양 절단, 두께 조정)?
A2: 예, 사용자 정의 가능한 차원, 두께 (0.5mm~5mm) 및 전도성 계층 패턴이 제공됩니다.
- 네
Q3: 극한 온도가 TGV 사피어 전도성에 영향을 미치나요?
A3: 사파이어 CTE는 실리콘 칩과 일치하여 높은 온도에서도 안정적인 전도성을 보장합니다.
