|
상세 정보 |
|||
| 결정 구조: | 4H, 6H, 3C (가장 일반적 : 4H 전원 장치의 경우) | 강도 (Mohs): | 9.2-9.6 |
|---|---|---|---|
| 배향: | (0001) si-face 또는 c-face | 저항률: | 10²-10 sem (반 감동) ω · cm |
| 강조하다: | SiC 씨앗 결정,208Mm 지름의 SiC 씨앗 결정,강도 모스 9.2 SiC 씨앗 결정 |
||
제품 설명

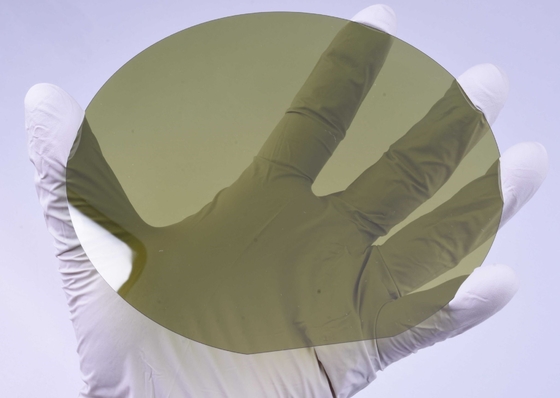

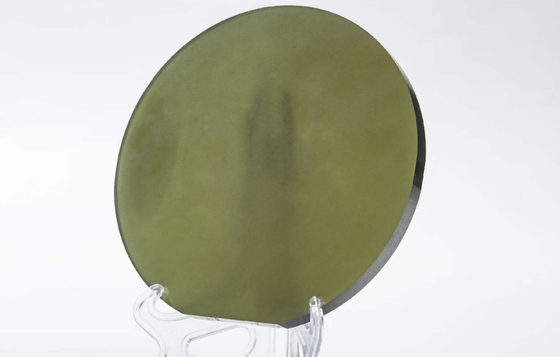

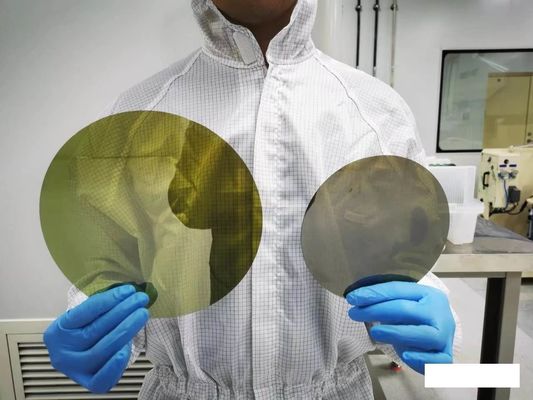

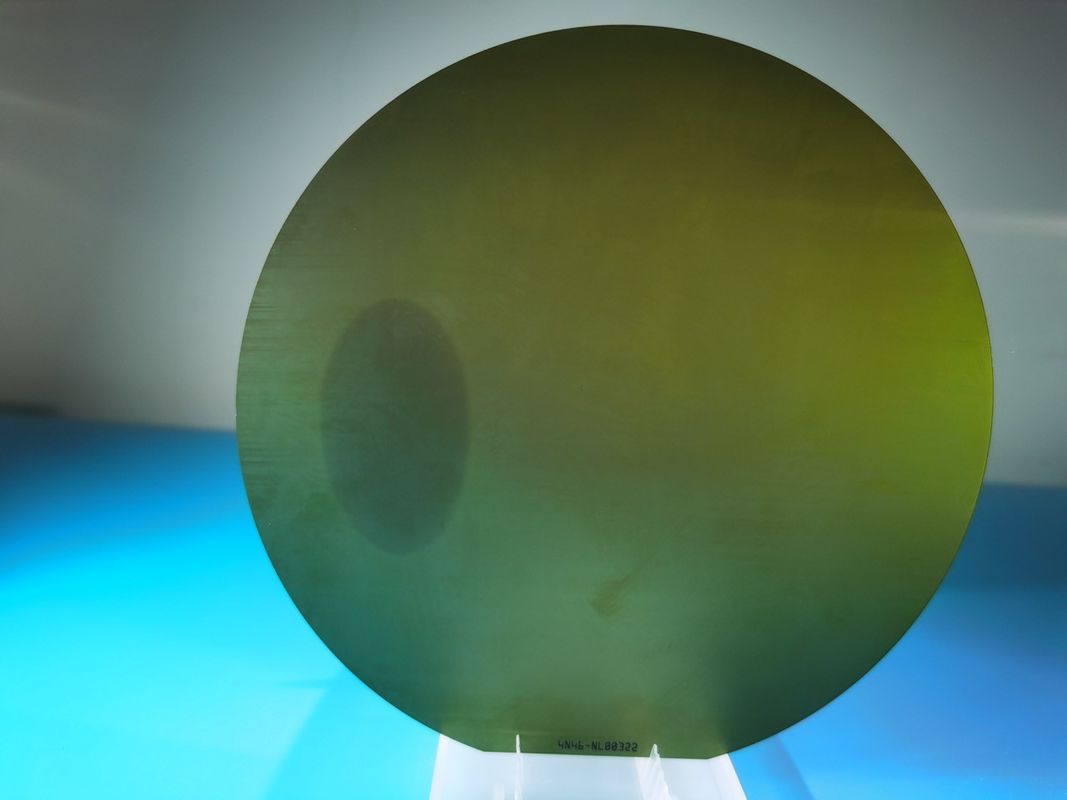

시C 씨앗 결정, 특히 지름 153, 155, 205, 203, 208 mm의 결정
SiC 씨앗 결정의 요약
SiC 씨앗 결정은 원하는 결정과 동일한 결정 지향을 가진 작은 결정이며 단일 결정 성장을위한 씨앗으로 사용됩니다.씨앗 결정의 다른 방향은 다른 방향의 단일 결정을 생성합니다.그 응용 분야에 따라 씨앗 결정은 CZ (Czochralski) 인 단 결정 씨앗, 구역 녹은 씨앗, 사파이어 씨앗 및 SiC 씨앗으로 분류 될 수 있습니다.
SiC 물질은 넓은 대역 간격, 높은 열 전도성, 높은 비판 분해 필드 강도 및 높은 포화 전자 이동 속도와 같은 장점을 가지고 있습니다.반도체 제조에 매우 유망한.
SiC 씨앗 결정은 반도체 산업에서 중요한 역할을 하고 있으며, 그 준비 과정은 결정질과 성장 효율성에 필수적입니다.적절한 SiC 씨앗 결정의 선택과 준비는 SiC 결정의 성장에 기초적입니다.다른 성장 방법과 제어 전략은 결정의 품질과 성능에 직접 영향을 미칩니다.SiC 씨앗 결정의 열역학적 특성 및 성장 메커니즘을 연구하는 것은 생산 프로세스를 최적화하는 데 도움이됩니다, 결정의 품질과 양을 향상시킵니다.
SiC 씨앗 결정의 속성 테이블
| 재산 | 가치 / 설명 | 단위 / 참고 |
| 결정 구조 | 4H, 6H, 3C (가장 흔한: 전력 장치에 4H) | 폴리타입은 쌓기 순서에 따라 다릅니다. |
| 레이시 매개 변수 | a=3.073Å, c=10.053Å (4H-SiC) | 육각형 시스템 |
| 밀도 | 3.21 | g/cm3 |
| 녹는점 | 3100 (수플라임) | °C |
| 열전도성 | 490 (?? c), 390 (?? c) (4H-SiC) | W/(m·K) |
| 열 확장 | 4.2×10−6 (?? c), 4.68×10−6 (?? c) | K−1 |
| 밴드 간격 | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV / 300K |
| 강도 (Mohs) | 9.2-9.6 | 다이아몬드 다음으로 |
| 굴절 지수 | 2.65 633nm (4H-SiC) | |
| 다이 일렉트릭 상수 | 9.66 (·c), 10.03 (·c) (4H-SiC) | 1MHz |
| 분해 필드 | ~3×106 | V/cm |
| 전자 이동성 | 900-1000 (4H) | cm2/(V·s) |
| 구멍 이동성 | 100-120 (4H) | cm2/(V·s) |
| 위장 밀도 | <103 (최고의 상업용 씨앗) | cm−2 |
| 마이크로 파이프 밀도 | <0.1 (최첨) | cm−2 |
| 절단각 | 일반적으로 <11-20> 쪽으로 4° 또는 8° | 단계별로 통제된 시상식 |
| 직경 | 153mm, 155mm, 203mm | 상업적 사용 가능성 |
| 표면 거칠성 | <0.2nm (epi-ready) | Ra (원자 수준 닦기) |
| 방향성 | (0001) Si면 또는 C면 | 부피 성장에 영향을 미칩니다. |
| 저항성 | 102-105 (반 단열) | 오·cm |
물리적 증기 운송 (PVT) 방법
일반적으로 SiC 단일 결정은 물리적 증기 운송 (PVT) 방법을 사용하여 생성됩니다. 프로세스는 SiC 분자를 그래피트 크라이블의 바닥에 배치하는 것을 포함합니다.위쪽에 SiC 씨앗 결정이 위치하고그래피트 크라이블은 SiC의 수비메이션 온도로 가열되어 SiC가 증기, Si2C, SiC2와 같은 증기 종으로 분해됩니다.축적 온도 경사율의 영향 아래, 이 기체는 크라이블의 꼭대기에 올라와 SiC 씨앗 결정의 표면에 응고하여 SiC 단일 결정을 형성합니다.
현재 SiC 단일 결정 성장에 사용되는 씨앗 결정의 지름은 목표 결정과 일치해야합니다. 성장 중에,씨앗 결정은 접착제를 사용하여 크라이블의 꼭대기에있는 씨앗 보유기에 고정됩니다.그러나 씨앗 보유자의 표면 처리 정확성 및 접착제 적용의 균일성과 같은 문제는 접착제 인터페이스에서 포스 형성을 초래할 수 있습니다.헥사고널 홀트 결함을 초래하는.
접착층 밀도의 문제를 해결하기 위해 회사와 연구 기관은 그래피트 판의 평면성을 개선하는 것,접착 필름 두께의 균일성을 높이는이러한 노력에도 불구하고 접착층 밀도의 문제가 지속되며 씨앗 결정의 분리 위험이 있습니다.위를 덮는 그래피트 종이에 웨이퍼를 접착하는 솔루션이 구현되었습니다., 효과적으로 접착층 밀도 문제를 해결하고 씨앗 결정 분리 방지.
질문 및 답변
질문: 어떤 요인이 SiC 씨앗 결정의 품질에 영향을 미치나요?
A:1.결정적 인 완전성
2.폴리 타입 제어
3.표면 품질
4.열/기계 특성
5.화학적 성분
6.기하학적 매개 변수
7.공정으로 인한 요인
8.측정법의 한계
다른 관련 제품
