상세 정보 |
|||
| 재료 조성: | Alloy는 0.05% cr₂o₃로 도핑되었습니다 | 역학적 성질: | Mohs 경도 : 9 |
|---|---|---|---|
| 코팅 옵션: | AR/ HR 코팅 | 결정 구조: | 삼각 (α-al₂o₃) |
| 강조하다: | 4mm 합성 루비 막대,2mm 합성 루비 막대,합성 루비 막대기 |
||
제품 설명

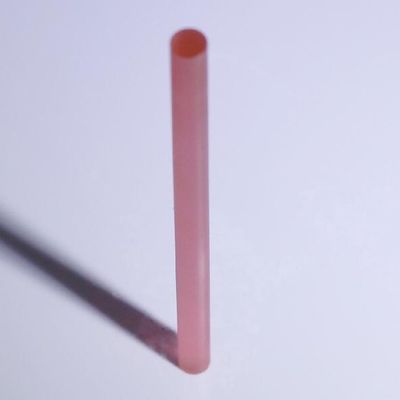

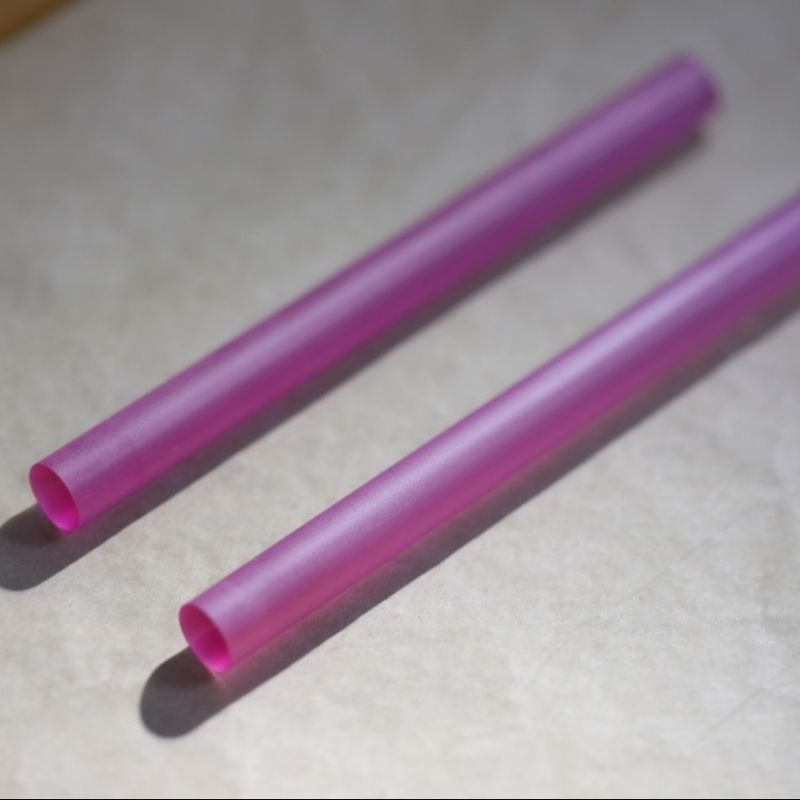

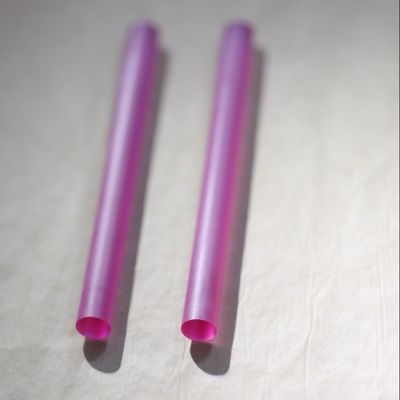

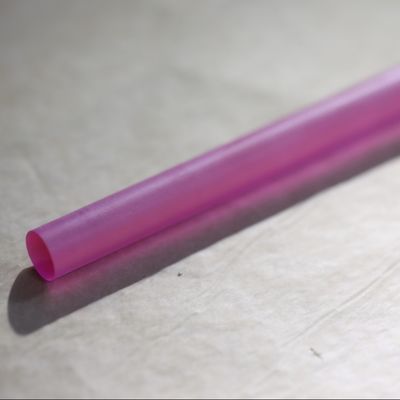

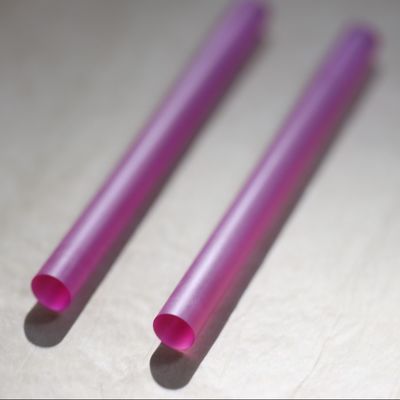

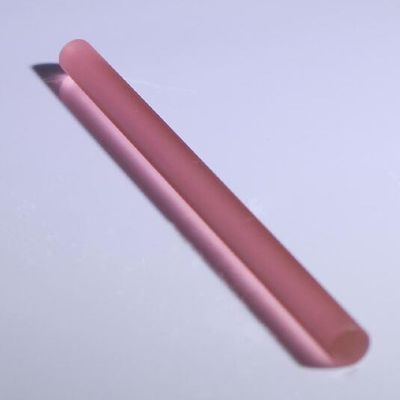

합성 루비 막대 (Cr:Al2O3) 2mm/4mm Dia10mm/20mm 길이로 제공됩니다.
루비 레이저 스드의 요약?
루비 레이저 막대기는 합성 루비로 만들어진 고리형 결정이며, 주로 알루미늄 산화물 (Al2O3) 로 구성되어 있으며, 약 0.05%에서 0.5% 크롬 이온 (Cr3+) 으로 도핑됩니다.이 크롬 이온들은 루비의 레이저 활동에 책임이 있습니다.루비 막대기는 일반적으로 분홍색 또는 빨간색으로 나타나며 크롬 이온의 농도에 따라 색의 강도가 달라집니다.
루비 레이저는 고체 레이저로 분류되는데, 이는 레이저 매체는 가스, 액체 또는 반도체와 달리 고체 물질이라는 것을 의미합니다.레이저 막대기 에 사용 되는 루비 는 순결 과 균일성 을 보장 하기 위해 인위적 으로 제조 됩니다, 레이저 빛을 생산하는 데 이상적인 매체입니다.
루비 레이저 막대기의 속성 표
| 재산 | 사양 | 단위/기록 |
| 재료 구성 | Al2O3 0.05% Cr2O3로 도핑 | 중량 % |
| 결정 구조 | 트리고날 (α-Al2O3) | R3c 공간 그룹 |
| 레이저 파장 | 694.3 nm (R1 선) | 1차 방출선 |
| 692.9 nm (R2 선) | 2차 선 (저온) | |
| 물리적 차원 | 직경: 2~10mm | 커스터마이징 할 수 있습니다 (2mm/4mm 표시) |
| 길이: 10~200mm | 표준 (10mm/20mm 표시) | |
| 광학적 특성 | 굴절 지수: 1.763 694nm | 일반 반열 (무) |
| 흡수 계수: 0.4-1.2cm−1 | Cr3+ 농도에 따라 달라집니다 | |
| 열 특성 | 열전도: 40W/m·K | 300만원 |
| 열 확장: 5×10−6/K (∙c축) | 아리즈트로프 | |
| 기계적 특성 | 모스 강도: 9 | 다이아몬드 다음으로 |
| 밀도: 3.98g/cm3 | ||
| 레이저 성능 | 형광 수명: 3 ms | 300만원 |
| 방출 직경: 2.5×10−20cm2 | R1 라인 | |
| 열 렌즈 계수: 3×10−6 K−1 | 고전력 작동에 중요합니다. | |
| 표면 품질 | 평면: λ/10 633nm | 레이저 등급의 뽀록 |
| 표면 거칠성: <5 Å RMS | 수퍼폴리싱 | |
| 코팅 옵션 | AR 코팅 694nm: R<0.2% | 전형적인 사양 |
| HR 코팅 694nm: R>99.8% | 레이저 구멍 거울용 | |
| 손해 제한값 | > 500MW/cm2 | 10ns 펄스 |
루비 레이저 막대기의 작동 원리
1에너지 흡수 (펌핑)
루비 레이저 막대기는 고에너지 광원을 사용하여 광학적으로 "펌프"됩니다. 예를 들어 젠론 플래시 램프 또는 크립톤 램프. 램프의 에너지는 루비 결정 내의 크롬 이온을 흥분시킵니다.전자를 더 높은 에너지 상태로 끌어 올립니다..
2자발적인 방출
에너지를 흡수한 후, 크롬 이온의 흥분된 전자들은 더 높은 에너지 상태에서 무한히 유지할 수 없습니다. 그들은 자발적으로 약간 낮은 에너지 상태로 떨어집니다.이 과정에서 광자를 방출하는이것은 자발적인 방출이라고 합니다.
3자극된 방출
방출된 광자의 일부는 다른 흥분된 전자를 자극하여 추가 광자의 형태로 에너지를 방출합니다.그리고 방향이 자극된 방출 과정은 루비 막대 안에서 빛을 증폭시킵니다.
4빛 증폭과 공명
루비 레이저 막대기는 완전히 반사하는 거울과 부분 반사하는 거울 사이에 배치되어 있습니다. 이 거울은 공명 광적 구멍을 형성합니다.루비 막대기를 통해 앞뒤로 반짝이는 광자이 반복된 빛의 통과는 더 많은 자극된 방출을 통해 일관된 빛을 증폭시킵니다.
5레이저 출력
증폭된 빛의 일부는 부분 반사 거울을 통해 탈출하여 694.3 nm의 파장으로 좁고 강렬한 빨간 레이저 빛을 생성합니다.
루비 레이저 의 구조
1레이저 루비 스틱
원통형 루비 결정은 레이저 매체로 사용됩니다. 표준 크기는 길이 몇 밀리미터에서 몇 센티미터까지, 지름은 일반적으로 5 ~ 15 밀리미터입니다.
2펌프 소스
고 강도 플래시 램프 (제논 램프 등) 는 루비 막대에서 크롬 이온을 흥분시키는 데 필요한 에너지를 제공합니다.
3광학 구멍
루비 막대기 의 각 끝 에 두 개의 거울 이 배치 되어 있다. 한 거울 은 완전히 반사 하고, 다른 거울 은 부분적 으로 반사 하여 레이저 빔 이 빠져나갈 수 있게 한다.
4냉각 시스템
펌핑 과정에서 상당한 열이 발생하기 때문에 루비 막대와 다른 구성 요소가 과열되는 것을 방지하기 위해 냉각 시스템이 종종 통합됩니다.
루비 레이저 스틱 의 장점
1단순성: 루비 레이저의 간단한 설계로 구성 및 작동이 쉽습니다.
2높은 일관성: 방출 된 레이저 빔은 우수한 일관성을 나타내며 정밀 애플리케이션에 적합합니다.
3내구성: 루비 막대기의 고체 성질은 정상적인 조건에서 긴 운영 수명을 보장합니다.
루비 레이저 막대기 사용법
1홀로그래피: 루비 레이저의 일관성 빛은 고품질 홀로그램을 만드는 데 이상적입니다.
2.의학적 절차: 루비 레이저는 문신 제거, 피부 치료 및 기타 피부학적 절차에 사용됩니다.
3원격 측정: 초기 레이저 원격 측정기는 정확한 거리 측정에 루비 레이저에 의존했습니다.
4과학 연구: 루비 레이저는 일관성 있고 단색 빛원을 필요로 하는 실험에서 사용되었습니다.
5교육: 단순하고 접근 가능한 레이저 시스템으로서 루비 레이저는 종종 교육 시연에 사용됩니다.
질문 및 답변
Q:어떻게 루비 레이저 막대기 저장 및 처리 해야 성능을 유지?
A:보관:건조하고 어두운 환경에서 (Cr3+는 광감각성)
청소:메탄올 을 사용 한다 (가려움증 을 일으키는 청소제 를 피한다).
장착:기계적 스트레스 최소화 (온도 접촉에 자주 사용되는 부드러운 인디엄 포일).
펌프 소스:플래시 램프 스펙트럼을 Cr3+ 흡수 대역 (400 nm & 550 nm) 과 일치시킨다.
피하는 것:직접적인 자외선 노출, 닦은 얼굴의 지문, 또는 200°C 이상의 열 순환.
