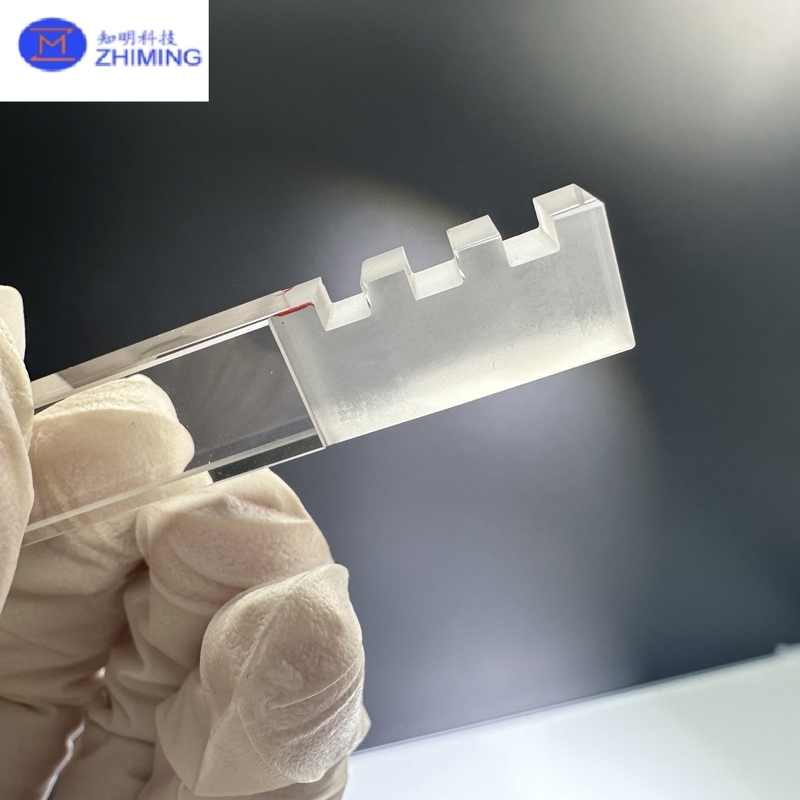

사파이어 스퀘어 시드 크리스탈, 결정 성장을 위한 정밀 지향

사파이어 시드 크리스탈 소개

사파이어 시드 크리스탈은 합성 사파이어 생산의 필수적인 시작 재료 역할을 하는 작고 고도로 정제된 산화알루미늄(Al₂O₃) 단결정입니다. 사파이어 성장 과정에서 시드 크리스탈은 새로운 사파이어 부울의 발달을 안내하는 “청사진” 역할을 하며, 성장하는 결정의 격자 구조, 방향 및 전반적인 품질을 결정합니다. 이러한 시드가 없으면 균일하고 결함이 없는 사파이어의 대규모 생산은 사실상 불가능합니다.

사파이어는 LED 기판 및 반도체 웨이퍼에서 항공우주 광학 및 고급 시계 크리스탈에 이르기까지 첨단 산업에서 널리 사용되기 때문에 시드 크리스탈은 생산된 합성 사파이어가 최고 수준의 광학적, 기계적 및 구조적 표준을 충족하도록 보장하는 데 전략적인 역할을 합니다. 각 시드 크리스탈은 사파이어 성장로의 극한 온도와 까다로운 조건을 견딜 수 있도록 신중하게 제작, 검사 및 선택됩니다.

사파이어 시드 크리스탈 제조 방법

사파이어 시드 크리스탈의 생산은 전문 지식과 특수 장비가 필요한 정밀 제어 공정입니다. 단계는 다음과 같습니다.

마스터 사파이어 부울 선택 – 이 공정은 확립된 성장 방법으로 생산된 크고 결함이 없는 합성 사파이어 부울로 시작됩니다. 최소한의 응력, 낮은 전위 밀도 및 높은 순도(99.99% 이상)를 가진 부울만 시드 생산 자격이 있습니다.

결정학적 배향 – X선 배향 시스템을 사용하여 기술자는 부울 내의 정확한 결정학적 평면을 결정합니다. 일반적인 배향에는 C-평면 , A-평면 , 및 R-평면 이 포함됩니다. 새로운 사파이어 부울이 확장될 방향을 정의하므로 올바른 배향이 필수적입니다.

정밀 절단 – 초박형 다이아몬드 톱 또는 레이저 시스템은 선택한 배향에 따라 부울을 작은 판, 막대 또는 블록으로 절단합니다. 이 단계의 정확성은 매우 중요합니다. 몇 도의 오차라도 성장 중에 격자 불일치를 초래할 수 있습니다.

연마 및 표면 처리 – 절단된 사파이어 시드 크리스탈 조각은 여러 단계의 미세 연삭, 래핑 및 화학적-기계적 연마(CMP)를 거칩니다. 이 단계는 표면 아래 손상을 제거하고 원자적으로 매끄러운 표면을 보장하여 결정 성장 중에 완벽한 격자 연속성을 가능하게 합니다.

세척 및 품질 관리 – 사파이어 시드 크리스탈은 오염 물질을 제거하기 위해 화학 욕조에서 세척됩니다. 첨단 검사 방법(광학 현미경, X선 토포그래피)은 배향, 순도 및 포함물 또는 균열의 부재를 확인합니다. 엄격한 테스트를 통과한 것만 결정 성장을 위한 인증된 사파이어 시드가 됩니다.

사파이어 시드 크리스탈의 주요 특징

• 초고순도 – 일반적으로 ≥99.99% Al₂O₃로, 시드에서 성장한 사파이어가 광학적으로 투명하고 구조적으로 안정하도록 보장합니다.

• 정밀하게 정의된 배향 – 균일한 격자 정렬 및 일관된 결정 특성을 가능하게 합니다.

• 열 내구성 – 용융 알루미나와 접촉하는 데 필요한 2,000°C 이상의 온도에 강합니다.

• 낮은 전위 밀도 – 최종 사파이어 부울의 불완전성, 균열 및 광학적 결함을 줄입니다.

• 맞춤형 기하학 – 특정 성장 방법에 따라 웨이퍼 형태, 작은 블록 또는 막대로 제공됩니다.

이러한 속성은 사파이어 시드 크리스탈을 생산된 사파이어 부울의 품질을 결정하는 가장 중요한 단일 요소로 만듭니다.

사파이어 스퀘어 시드 크리스탈 사양

응용 분야 –  에 의존하는 사파이어 성장 방법사파이어 시드 크리스탈

사파이어 시드 크리스탈의 주요 사용법이자 거의 유일한 사용법은 합성 사파이어의 생산을 가능하게 하는 것이며, 거의 모든 현대 사파이어 성장 기술에서 절대적으로 필수적입니다. 각 방법은 시드 크리스탈을 약간 다른 방식으로 사용하지만 원리는 동일합니다. 시드 크리스탈은 시드에서 성장하는 사파이어 부울의 격자 배향을 결정하여 균일성을 보장하고 무작위 결정화를 방지합니다.

Kyropoulos 방법(KY)

사파이어 시드 크리스탈 은 LED 기판 및 광학 부품용 사파이어를 생산하는 데 가장 널리 사용되는 방법입니다. KY 공정에서 사파이어 시드 크리스탈은 2,000°C를 초과하는 온도에서 용융 산화알루미늄(Al₂O₃)을 포함하는 도가니에 조심스럽게 담가집니다. 냉각 속도를 정밀하게 제어함으로써 사파이어는 시드 표면에서 응고되기 시작하여 크고 응력이 낮은 부울로 확장됩니다. 시드가 결정 배향을 정의하기 때문에 결과적인 사파이어 부울은 일관된 격자 구조를 유지하며, 이는 다운스트림 웨이퍼 절단 및 연마에 필수적입니다.

Czochralski 방법(CZ)

CZ 공정에서 사파이어 시드 크리스탈 은 풀링 로드에 부착되어 용융 알루미나에 부드럽게 담가집니다. 사파이어 시드 크리스탈은 천천히 들어 올려 회전하여 시드의 격자에서 지속적으로 성장하는 사파이어 기둥을 끌어냅니다. 이 방법은 고정밀 광학 사파이어 및 특수 부품에 매우 중요한 직경 및 균일성을 매우 엄격하게 제어할 수 있습니다. 완벽하게 배향된 시드가 없으면 결정이 비틀리거나 까다로운 응용 분야에 적합하지 않게 만드는 내부 응력이 발생합니다.

열 교환 방법(HEM)

HEM 또한 성장을 시작하기 위해 사파이어 시드 크리스탈에 의존합니다. 여기에서 시드는 도가니 바닥에 배치되고 용광로는 아래에서 위로 냉각됩니다. 열이 소산됨에 따라 사파이어가 형성되어 시드에서 위로 성장합니다. 온도 구배가 완만하기 때문에 HEM은 최소한의 내부 응력과 우수한 투명성—항공우주 창, 레이저 시스템 및 과학 광학에 이상적입니다.

Edge-defined Film-fed Growth(EFG)

부울을 생산하는 KY 및 CZ와 달리 EFG 방법은 사파이어 시드 크리스탈을 사용하여 특수한 모양으로 사파이어를 성장시킵니다. 시드는 금형 가장자리에 배치되고 용융 알루미나가 모세관 작용에 의해 시드에 공급됩니다. 시드가 재료를 위로 당기면 사파이어는 시드와 동일한 배향으로 막대, 리본, 튜브 또는 링으로 성장합니다. 제어되지 않은 결정 성장은 왜곡 또는 파손을 초래하므로 시드 크리스탈 없이는 이 공정이 불가능합니다.

FAQ(자주 묻는 질문) 사파이어 시드 크리스탈

Q1: 사파이어 시드 크리스탈이 필요한 이유는 무엇입니까?
A1: 성장하는 사파이어 부울의 결정 배향 및 격자 구조를 정의합니다. 시드가 없으면 결정이 무작위로 성장하여 결함, 균열 및 열악한 광학적 품질을 초래합니다.

Q2: 단일 사파이어 시드 크리스탈 을 재사용할 수 있습니까?
A2: 일부 시드 크리스탈은 몇 번 재사용할 수 있지만 반복적인 사용은 오염 및 격자 왜곡의 위험을 증가시킵니다. 대부분의 제조업체는 중요한 성장 작업에 신선한 시드를 선호합니다.

Q3: 어떤 배향을 사용할 수 있습니까?
A3: 가장 일반적인 배향은 C-평면(LED 기판용), A-평면, 및 R-평면이지만, 특수 요구 사항에 맞게 맞춤형 배향을 준비할 수 있습니다.

Q4: 어떤 사파이어 성장 방법에 시드 크리스탈이 필요합니까?
A4: 거의 모든 현대적인 방법—KY, CZ, HEM 및 EFG—은 시드 크리스탈에 의존합니다. 구식 Verneuil 방법만 그렇지 않습니다.

Q5: 어떤 산업이 시드 크리스탈에 간접적으로 의존합니까?
A5: 합성 사파이어를 사용하는 모든 산업—LED 조명, 반도체 전자 제품, 항공우주 광학, 고급 시계—은 시드 크리스탈에서 성장한 사파이어에 의존합니다.
