| 브랜드 이름: | ZMSH |
| MOQ: | 1 |
| 가격: | by case |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | t/t |

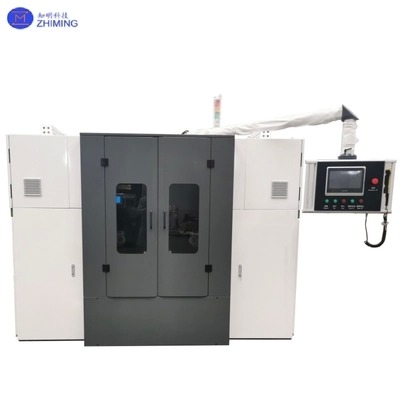

다이아몬드 와이어 단일 라인 절단 기계는 초고화 고 부서지기 쉬운 재료를 절단하고 모양을 만드는 데 고도화된 솔루션입니다.이 시스템은 고속이 장비는 특히 사피어 웨이퍼, SiC 잉글, 쿼츠 플레이트, 세라믹, 광 유리, 실리콘 막대,그리고 재드.
전통적인 톱니 또는 가려진 와이어 시스템과는 달리 이 기술은 더 세밀한 정확성, 감소된 톱니 손실, 향상된 표면 매끄러움을 제공합니다.반도체와 같은 산업에서 없어서는 안 될 도구가 되었습니다., 광전기, LED, 광학 및 보석 완공. 그것은 직선 절단 및 절단뿐만 아니라 과대 또는 불규칙 기하학을위한 특수 슬라이싱에도 탁월합니다.
이 기계는 다이아몬드 와이어를 초고속으로 (1500m/min까지) 가동하여 작동하며, 이 때 가려내는 다이아몬드 입자는 재료 표면을 깎는다.여러 지원 시스템은 절단 정확성과 신뢰성을 보장:
정밀 공급 제어선형 가이드 레일로 가동되는 세르보 가이드 먹이 시스템이 안정적인 위치 및 미크론 수준의 정확성을 보장합니다.
냉각액 및 정화 시스템● 물로 계속 씻으면 열효과가 감소하고 균열이 생기지 않으며 잔해가 효율적으로 제거됩니다.
와이어 긴장 및 활 관리자동 긴장 조절은 편차를 최소화하여 일관된 절단 두께를 유지합니다.
선택적 확장다각 절단용 회전 작업 테이블, 극심한 단단성을 위한 고전압 모듈, 복잡한 구조에 대한 시각적 정렬 보조 장치.
| 항목 | 매개 변수 | 항목 | 매개 변수 |
|---|---|---|---|
| 최대 작업 크기 | 600×500mm | 달리는 속도 | 1500m/min |
| 스윙 앵글 | 0~±12.5° | 가속 | 5m/s2 |
| 스윙 주파수 | 6~30 | 절단 속도 | 3시간 (6인치 SiC) |
| 리프트 스트로크 | 650mm | 정확성 | 3μm (6인치 SiC) |
| 슬라이딩 스트로크 | ≤ 500mm | 와이어 직경 | φ0.12~φ0.45mm |
| 리프트 속도 | 0~9.99 mm/min | 전력 소비 | 44.4kW |
| 빠른 여행 속도 | 200mm/min | 기계 크기 | 2680×1500×2150mm |
| 끊임없는 긴장 | 15.0N~130.0N | 무게 | 3600kg |
| 긴장 정확성 | ±0.5N | 소음 | ≤75 dB ((A) |
| 가이드 바퀴의 중심 거리 | 680~825mm | 가스 공급 | >0.5 MPa |
| 냉각 액체 탱크 | 30L | 전력 선 | 4×16+1×10mm2 |
| 밀터 모터 | 0.2kW | ∙ | ∙ |
높은 생산성 과 감소 한 손실
와이어 속도 최대 1500 m/min, 가려지거나 레이저 절단과 비교하여 처리량을 향상시킵니다.
얇은 커프 너비는 최대30%, 전체 생산량을 최적화합니다.
다재다능 하고 사용자 친화적
스마트 매개 변수 저장장치와 터치 스크린 인터페이스는 조작을 쉽게 보장합니다.
다양한 생산 필요를 위해 직선, 곡선 및 멀티 슬라이스 동기 절단을 지원합니다.
확장 할 수 있는 기능
원형 작업 조각을 원형 또는 각도형으로 잘라내는 회전 스테이지
고전압 모듈 (20~60N 범위) 은 SiC, 사파이어 및 세라믹 절단 안정성을 위해 사용된다.
자동 도구 정렬 및 광적 위치화는 불규칙한 모양의 정확성을 향상시킵니다.
내구성 있는 기계적 설계
중력 가루는 진동 저항과 장기 정확성을 보장합니다.
중요한 마모 부품은 세라믹 또는 텅프램 탄화물 코팅을 채택하여 5000시간 이상의 수명을 제공합니다.
반도체 제조: SiC 잉글릿을 <100μm의 커프 손실을 가진 기판으로 효율적으로 잘라내는 것.
LED 및 광학: 광학 및 전자 응용을위한 정밀 사파이어 웨이퍼 절단.
태양광 산업: 태양 전지 전지를 위한 실리콘 막대 절단 및 웨이퍼 슬라이싱.
광학 및 보석 가공: 고품질의 쿼츠와 자이드 썰매, 표면 거칠성 Ra <0.5μm
항공우주 및 첨단 세라믹: 고온 부품용 AlN, 지르코니아 및 특수 세라믹의 절단
Q1: 이 절단 기계는 어떤 재료를 처리 할 수 있습니까?
A1: SiC, 사파이어, 쿼츠, 실리콘, 세라믹, 유리 및 보석에 최적화되었습니다.
Q2: 절단 과정이 얼마나 정확합니까?
A2: 6 인치 SiC 웨이퍼의 경우 절단 정확도는 <3 μm에 도달 할 수 있으며 탁월한 평면성과 표면 품질을 보장합니다.
Q3: 다이아몬드 와이어 절단을 전통적인 방법보다 더 나은 것으로 만드는 것은 무엇입니까?
A3: 가려진 와이어 또는 레이저 절단과 비교하면 더 높은 속도, 절단 손실, 낮은 열 스트레스 및 우수한 가장자리 품질을 제공합니다.
Q4: 기계가 불규칙 또는 고리 모양의 재료를 처리 할 수 있습니까?
A4: 예. 선택적 로터리 작업 테이블 을 사용하면, 이 시스템 은 막대기 와 특수 모양 에 대해 원형, 굽은 또는 각도 절단 을 수행 할 수 있습니다.
Q5: 와이어 긴장 조절 방법은 무엇입니까?
A5: 시스템은 정밀도 ±0.5N의 자동 팽창 조절을 포함하며, 와이어 파열을 방지하고 안정적인 절단을 유지합니다.
Q6: 이 기술로 가장 많은 혜택을 누리는 산업은 무엇일까요?
A6: 반도체, 태양 에너지, 정밀 광학, 보석 절단 및 항공 우주 세라믹에서 널리 사용됩니다.
ZMSH는 첨단 기술 개발, 생산 및 특수 광학 유리 및 새로운 결정 물질의 판매에 특화되어 있습니다. 우리의 제품은 광학 전자, 소비 전자 및 군대를 제공합니다.우리는 사피어 광학 부품을 제공합니다., 휴대 전화 렌즈 커버, 세라믹스, LT, 실리콘 카비드 SIC, 쿼츠, 반도체 크리스탈 웨이퍼.,선도적인 광전자 재료 첨단 기술 기업으로 진출하는 것을 목표로 합니다.
