의6인치 실리콘 카비드 (SiC) 웨이퍼차세대 반도체 기판입니다. 고전력, 고온, 고주파 전자 용도로 설계되었습니다.그리고 화학적 안정성, SiC 웨이퍼는 전통적인 실리콘 기반 기술에 비해 더 높은 효율성과 더 높은 신뢰성 및 더 작은 발자국을 제공하는 첨단 전력 장치의 제조를 가능하게합니다.
SiC의 넓은 대역 간격 (~ 3.26 eV) 은 전자 장치가 1,200 V를 초과하는 전압, 200 ° C 이상의 온도, 그리고 실리콘보다 몇 배 더 높은 스위칭 주파수에서 작동 할 수 있습니다.6인치 포맷은 제조 확장성과 비용 효율성의 균형 잡힌 조합을 제공합니다, 그것은 SiC MOSFETs, Schottky 다이오드, 그리고 대각선 웨이퍼의 산업 대량 생산에 대한 주류 크기를 만듭니다.
![]()
6인치 SiC 웨이퍼는 물리 증기 운송 (PVT) 또는 수비화 성장 기술 (Sublimation Growth Technology) 를 사용하여 재배된다. 이 과정에서 고순도 SiC 파우더는 2 °C 이상의 온도에서 수비된다.1000°C에서 정밀하게 제어되는 열 경사량으로 씨앗 결정으로 재 결정화됩니다.그 결과 단일 결정 SiC 볼은 썰어, 랩, 닦아, 청소하여 웨이퍼 수준의 평면성과 표면 품질을 달성합니다.
장치 제조를 위해, 에피타시얼 레이어는 웨이퍼 표면에화학 증기 퇴적 (CVD), 도핑 농도와 레이어 두께를 정확하게 제어 할 수 있습니다. 이것은 전체 웨이퍼 표면에 균일한 전기 성능과 최소한의 결정 결함을 보장합니다.
넓은 대역 간격 (3.26 eV):고전압 작동과 뛰어난 전력 효율을 가능하게 합니다.
높은 열전도 (4,9 W/cm·K):고전력 장치의 효율적인 열 분비를 보장합니다.
고분열 전기장 (3 MV/cm):더 얇은 장치 구조를 허용합니다.
높은 전자 포화 속도:높은 주파수 전환과 빠른 응답 시간을 지원합니다.
우수한 화학 및 방사능 저항성:항공우주 및 에너지 시스템과 같은 가혹한 환경에 이상적입니다.
더 큰 지름 (6인치):웨이퍼 생산량을 향상시키고 대량 생산에서 장치별 비용을 낮춰줍니다.
AR 안경의 SiC:
SiC 물질은 에너지 효율을 향상시키고 열 발생을 줄이고 높은 열 전도성 및 넓은 대역 간격 특성을 통해 더 얇고 가벼운 AR 시스템을 가능하게합니다.
MOSFET의 SiC:
SiC MOSFET는 빠른 스위치, 높은 분해 전압, 낮은 손실을 제공하여 마이크로 디스플레이 드라이버 및 레이저 프로젝션 전력 회로에 이상적입니다.
SBD의 SiC:
SiC Schottky 배리어 다이오드는 초고속 교정 및 낮은 역 회수 손실을 제공하여 AR 안경의 충전 및 DC / DC 변환기 효율을 향상시킵니다.
6인치 4H-N형 SiC 웨이퍼의 사양 |
||
| 재산 | 제로 MPD 생산 등급 (Z 등급) | 덤비 등급 (D 등급) |
| 등급 | 제로 MPD 생산 등급 (Z 등급) | 덤비 등급 (D 등급) |
| 직경 | 149.5mm - 150.0mm | 149.5mm - 150.0mm |
| 폴리 타입 | 4H | 4H |
| 두께 | 350μm ± 15μm | 350μm ± 25μm |
| 웨이퍼 방향 | 축 외면: <1120> ± 0.5° 방향으로 4.0° | 축 외면: <1120> ± 0.5° 방향으로 4.0° |
| 마이크로 파이프 밀도 | ≤ 0.2cm2 | ≤ 15cm2 |
| 저항성 | 00.015 - 0.024 Ω·cm | 00.015 - 0.028 Ω·cm |
| 기본 평면 방향 | [10-10] ± 50° | [10-10] ± 50° |
| 1차 평면 길이 | 475mm ± 2.0mm | 475mm ± 2.0mm |
| 가장자리 배제 | 3mm | 3mm |
| LTV/TIV/ Bow/ Warp | ≤ 2.5μm / ≤ 6μm / ≤ 25μm / ≤ 35μm | ≤ 5μm / ≤ 15μm / ≤ 40μm / ≤ 60μm |
| 경직성 | 폴란드 Ra ≤ 1 nm | 폴란드 Ra ≤ 1 nm |
| CMP Ra | ≤ 0.2 nm | ≤ 0.5 nm |
| 고 강도 빛 으로 인해 가장자리 균열 | 누적 길이 ≤ 20mm 단 길이 ≤ 2mm | 누적 길이 ≤ 20mm 단 길이 ≤ 2mm |
| 고 강도 빛에 의한 헥스 판 | 누적 면적 ≤ 0.05% | 누적 면적 ≤ 0.1% |
| 고 강도 빛에 의한 다형 영역 | 누적 면적 ≤ 0.05% | 누적 면적 ≤ 3% |
| 시각적 탄소 포함 | 누적 면적 ≤ 0.05% | 누적 면적 ≤ 5% |
| 고 강도 빛에 의해 실리콘 표면 긁힘 | 누적 길이 ≤ 1개의 웨이퍼 지름 | |
| 고 강도 빛에 의한 엣지칩 | 허용되지 않는 것 ≥ 0.2mm 너비와 깊이 | 7개 허용, 각 1mm ≤ |
| 스레딩 스크루 부착 | < 500cm3 | < 500cm3 |
| 고 강도 빛 으로 인한 실리콘 표면 오염 | ||

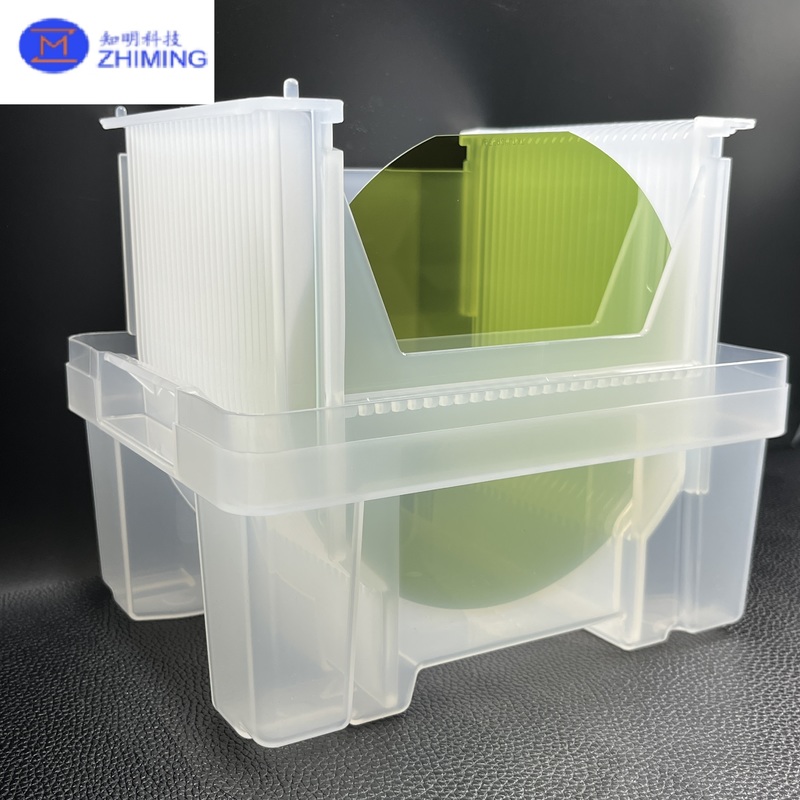

| 포장 | 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너 | 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너 |
높은 양과 낮은 결함 밀도:첨단 결정 성장 과정은 최소한의 마이크로 파이프와 굴절을 보장합니다.
안정적인 에피타시 능력:여러 개의 부피 및 장치 제조 프로세스와 호환됩니다.
사용자 정의 가능한 사양:다양한 방향, 도핑 수준, 두께로 제공됩니다.
엄격한 품질 관리XRD, AFM 및 PL 지도를 통해 완전 검사를 통해 균일성을 보장합니다.
글로벌 공급망 지원:프로토타입과 양량 주문을 위한 신뢰할 수 있는 생산 용량
Q1: 4H-SiC와 6H-SiC 웨이퍼의 차이는 무엇입니까?
A1: 4H-SiC는 더 높은 전자 이동성을 제공하며 고전력, 고주파 장치에 선호되며 6H-SiC는 더 높은 분해 전압과 저렴한 비용을 필요로하는 응용 프로그램에 적합합니다.
Q2: 웨이퍼는 에피타시얼 레이어와 함께 공급될 수 있습니까?
A2: 예. 에피타시얼 SiC 웨이퍼 (epi-wafers) 는 장치 요구 사항에 따라 사용자 지정 두께, 도핑 유형 및 균일성으로 제공됩니다.
Q3: SiC가 GaN와 Si 물질과 비교하면 어떻게 될까요?
A3: SiC는 GaN 또는 Si보다 더 높은 전압과 온도를 지원하여 고전력 시스템에 이상적입니다. GaN은 고주파, 저전압 애플리케이션에 더 적합합니다.
Q4: 일반적으로 사용되는 표면 방향은 무엇입니까?
A4: 가장 일반적인 방향은 수직 장치의 경우 (0001) 및 옆 장치 구조의 경우 (11-20) 또는 (1-100) 이다.
Q5: 6인치 SiC 웨이퍼의 일반적인 납품 시간은 얼마입니까?
A5: 표준 납품 시간은 대략4~6주, 사양과 주문량에 따라
