| 브랜드 이름: | ZMSH |
| MOQ: | 2 |
| 가격: | by case |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | 티/티 |

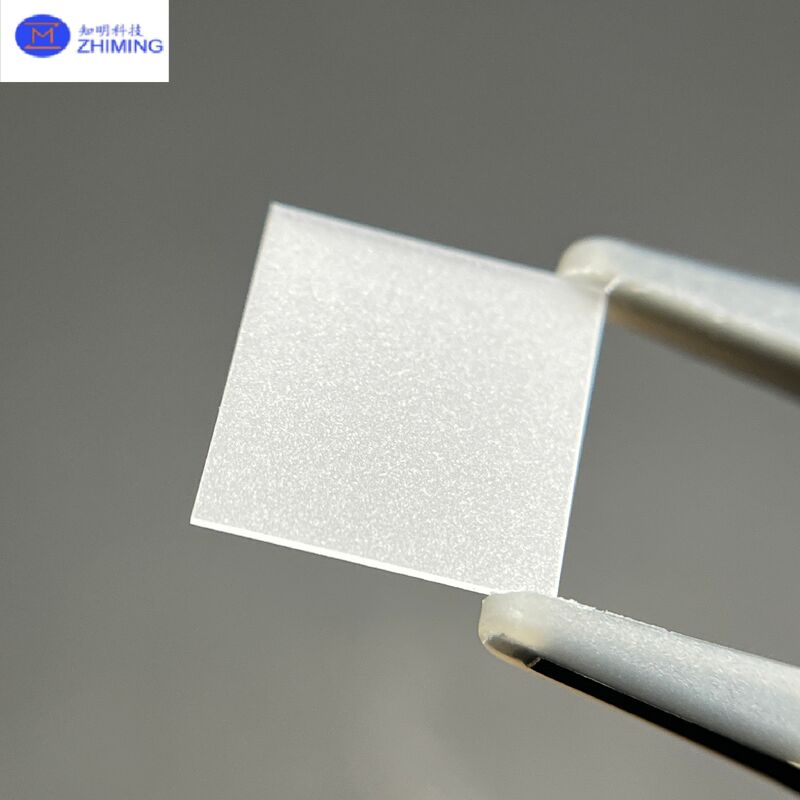

단면으로 닦은 표면과 함께 사파이어 주문판은 고급 단일 결정 알루미늄 산화물 (Al2O3) 에서 제조 된 고 정밀 광학 및 구조 구성 요소입니다.그 특유의 단단함 때문에, 우수한 광학 전송, 높은 열 저항, 그리고 화학적 안정성, 사파이어 판은 첨단 광학 시스템, 반도체 처리,고급 산업 장비, 그리고 과학 기구. 단면 닦은 디자인 (일반적으로단발색또는단면 거울 끝) 는 하나의 광학 고도의 표면을 필요로 하는 애플리케이션에 대한 비용 효율적이면서도 매우 기능적인 솔루션을 제공합니다.
양면으로 닦은 부품과 달리, 단면으로 닦은 사파이르 판은 고도로 정제된 광적 표면을 유지하며 반대쪽은 랩 또는 반 완성 상태로 남아 있습니다.이 구성은 보호 창문과 같은 시나리오에서 널리 사용됩니다, 빛 입구 표면, 센서 커버, 검사 장착장치 및 구조적 지원판,단 하나의 표면만이 광적 상호 작용을 받으며 다른 표면은 장착 또는 접착 인터페이스로 사용됩니다..
사파이어는 사용 가능한 가장 단단한 광학 물질 중 하나이며, 모스 척도에서 다이아몬드 다음으로 9위를 차지합니다.이 뛰어난 경직성 은 극심 한 환경 에서 장기간 긁히는 것 에 대한 저항력 과 내구성 을 보장 합니다또한, 사파이어는 자외선 (UV) 에서 적외선 (IR) 파장까지 뛰어난 전송을 보여주며, 광대역 애플리케이션에 적합합니다.
높은 열전도성 및 녹는점 (~2050°C) 으로 인해 사파이어는 고온 조건에서도 안정적으로 작동합니다. 또한 우수한 화학적 무력성, 산, 알칼리,그리고 대부분의 용매이 결합된 특성으로 인해 정밀 엔지니어링 분야에 적합한 내구성 있고 안정적이며 다기능 물질이 만들어집니다.
닦은 표면은 Ra < 1 nm까지 낮은 거칠성 수준을 달성 할 수 있으며 높은 명확성을 제공합니다.최소 분산 및 우수한 표면 품질. 이것은 레이저 장비 및 이미지 장비와 같은 엄격한 표면 정밀도를 요구하는 광학 시스템과 호환성을 보장합니다.
사파이어 맞춤판은 극심한 기계적 충격과 가열성 마모를 견딜 수 있습니다. 그들은 높은 굴곡 강도, 압축 강도를 유지,그리고 구조적 안정성, 심지어 지속적인 산업 장비에서도.
사파이어는 높은 열 부하, 빠른 온도 사이클 및 부식 화학 물질에 노출 된 상태에서 안정적인 성능을 유지합니다. 이것은 반도체 장비에 적합합니다.고온 검사 창문, 그리고 열악한 환경의 광학 부품.
차원, 모양, 절단 각 (C 평면, A 평면, R 평면), 두께 허용도, 평면도, 캄퍼 차원 및 표면 거칠성 모두 사용자 정의 할 수 있습니다. 추가 가공초음파 뚫기, 구간, 단계, 슬롯 및 가장자리 모양은 도면을 기반으로 제공됩니다.
| 매개 변수 | 옵션 / 범위 |
|---|---|
| 소재 | 단일 결정 사피르 |
| 크기 | 원형 (Ø2 ∼100 mm), 정사각형 또는 정사각형 (2 ∼150 mm) 또는 도면당 |
| 두께 | 0.2·10mm (요청에 따라 다른 특수 두께) |
| 표면 마감 | SSP |
| 닦은 표면 거칠성 | Ra < 1 nm, < 3 nm, < 5 nm (선택) |
| 평면성 | λ/4, λ/8, λ/10 사용 가능 |
| 평행성 | ≤ 0.02mm (0.005mm까지 꽉 잡아당길 수 있습니다) |
| 표면 품질 | 60/40, 40/20, 20/10 스크래치 파기 |
| 샴퍼 | C0.1~C0.3, 사용자 정의 옵션 |
| 형태 | 둥글다, 사각형, 직사각형, 타원형 또는 완전히 사용자 정의 |
단일 닦은 사파이어 판은 레이저, 광적 센서 및 이미지 시스템에서 보호 창으로 널리 사용됩니다. 닦은 표면은 우수한 광적 성능을 보장합니다.반죽되지 않은 쪽은 접착 또는 장착 표면으로 사용됩니다..
이 판은 산업 측정 시스템에서 뷰포트, 탐지 창 및 검사 인터페이스 구성 요소로 작용합니다.사피어 란 긁힘 저항성과 안정성 때문에 장기 정밀 측정 환경에 이상적입니다..
사피어?? 의 열 저항성과 화학적 무력성은 웨이퍼 검사 도구, 시험 장착장치, 탐사 역 및 챔버 보호 창문에서 사용할 수 있습니다.
사파이어 판은 모래, 먼지, 화학물질, 고온, 기계 충격에 대부분의 유리 재료보다 더 잘 견딜 수 있습니다.고압 시스템.
사파이어 카메라 창문, 커버 플레이트, 바이오메트릭 센서 커버는 단일 결정 사파이어의 스크래치 방지 특성으로 혜택을 받는다.
비용 효율적인 솔루션이중 닦은 판과 비교하면
응용 용도로 이상적입니다.하나의 광적 인터페이스만 필요한 경우
더 나은 결합 호환성매트 또는 랩 사이드
조립에 대한 유연성특히 기계적 클램핑이나 접착제 장착용으로 사용된다.
빛 반사율 감소일부 광학적 디자인에서 닦지 않은 면으로
Q1: 사파이어 판은 매우 얇게 만들 수 있습니까?
예. 우리는 크기에 따라 0.15~0.2mm까지의 사파이어 판을 생산할 수 있습니다. 더 얇은 조각은 도면과 허용 요구 사항에 따라 평가 될 수 있습니다.
Q2: 복잡한 모양이나 마이크로 가공을 지원합니까?
레이저 절단, 초음파 절개, 직사각형 또는 윤곽 모양, 슬롯, 맹홀, 계단, 구멍을 지원합니다.
Q3: 사파이어는 어떤 파장을 전송합니까?
사파이어는 150nm (UV) 에서 5μm (IR) 이상까지 뛰어난 전송을 제공하여 UV, 가시 및 IR 근처 광학 시스템에 적합합니다.
