| 브랜드 이름: | ZMSH |
| MOQ: | 2 |
| 가격: | by case |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | 티/티 |

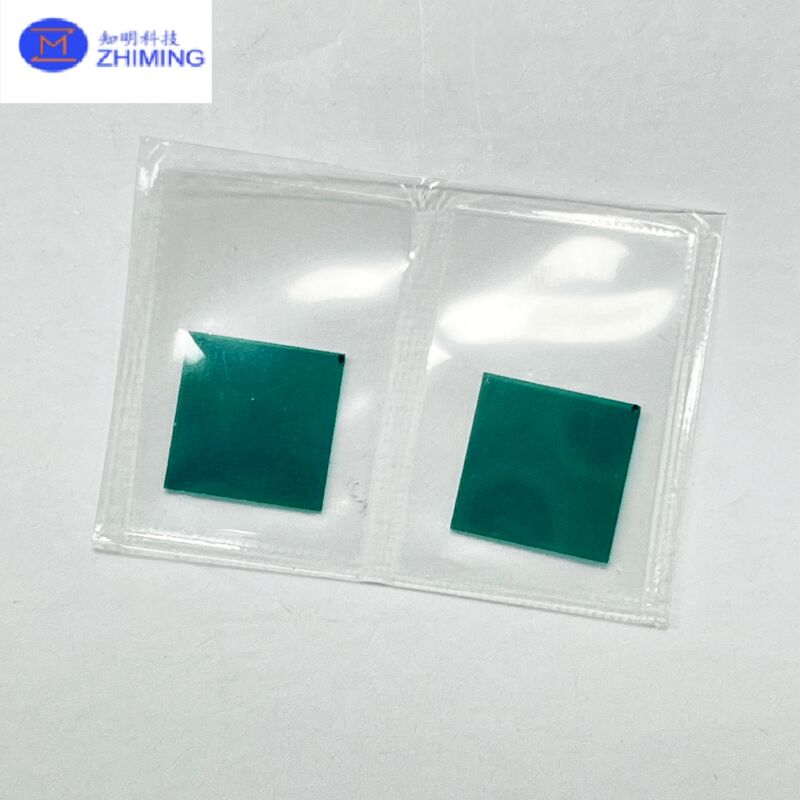

The6H 실리콘 카비드 (SiC) 제곱 기판고순도 물질로 제조됩니다.6H-SiC 단일 결정 물질고도의 반도체 및 전자 애플리케이션을 위해 정밀하게 정사각형 모양으로 처리됩니다.세 번째 세대의 광대역 간격 반도체, 6H-SiC는 뛰어난 성능을 제공합니다높은 온도, 높은 전압, 높은 주파수, 높은 전력노동 조건
훌륭한열전도, 기계적 강도, 화학적 안정성 및 전기적 특성, 6H SiC 제곱 기판은 널리 사용되고 있습니다전력장치, RF장치, 광전자, 레이저 시스템, 연구개발 연구소기판은얇은, 반경화 또는 닦이지 않은표면 조건맞춤형 크기와 두께.
초고속 경화 (모흐 경화 ≈ 9.2)
고열전도 (~490 W/m·K) 를 통해 효율적인 열분해
넓은 대역 간격 (3.0 eV), 극한 환경에 적합
높은 분해 전기장 강도
우수한 화학 저항성 및 산화 저항성
고주파 성능을 위한 높은 전자 이동성
안정적인 결정 구조와 긴 사용 수명
| 매개 변수 | 사양 |
|---|---|
| 소재 | 6H 실리콘 카비드 (6H-SiC) |
| 형태 | 사각형 |
| 표준 크기 | 5×5mm, 10×10mm, 20×20mm (자격화 가능) |
| 두께 | 0.2 1.0mm (자격화 가능) |
| 표면 마감 | 단면으로 닦은 / 쌍면으로 닦은 / 닦지 않은 |
| 표면 거칠성 | Ra ≤ 0.5 nm (폴리싱) |
| 전도성 유형 | N형 / 반 단열 |
| 저항성 | 0.015 ∙ 0.03 Ω·cm (N형 전형) |
| 크리스탈 방향 | (0001) Si면 또는 C면 |
| 가장자리 | 소재가 없거나 없거나 |
| 외모 | 어두운 녹색에서 반투명 |
PVT (Physical Vapor Transport) 단일 결정 성장
오리엔테이션 및 정사각형 절단
고 정밀 밀링 및 두께 조절
일면 또는 이면으로 닦는
초음파 청소 및 청정실 포장
이 과정은높은 평면성, 낮은 표면 결함 및 우수한 전기 일관성.
전력 반도체 장치 (MOSFET, SBD, IGBT)
RF 및 마이크로파 전자 장치
고온 전자 부품
레이저 다이오드 및 광적 탐지기
칩 연구 및 프로토타입 개발
대학 연구소 및 반도체 연구소
마이크로 제조 및 MEMS 처리
원형 6H-SiC 단일 결정 물질
장비를 쉽게 조작하고 제조하기 위한 사각형 모양
고품질의 표면과 낮은 결함 밀도
크기, 두께 및 저항성에 대한 광범위한 사용자 정의 범위
극한 환경에서의 안정적인 성능
소량 프로토타입 제작 및 대량 생산 지원
배송 전 100% 검사
Q1: 6H-SiC와 4H-SiC의 차이는 무엇입니까?
A: 4H-SiC는 전자 이동성이 높기 때문에 오늘날 상업용 전력 장치에서 더 일반적으로 사용됩니다. 6H-SiC는 특정 RF, 마이크로파 및 특수 광 전자 응용 프로그램에서 선호됩니다.
Q2: 6H-SiC 정사각형 기판을 공급할 수 있나요?
A: 예, 우리는 고객 요구 사항에 따라 닦은, 랩 된, 닦이지 않은 표면을 제공합니다.
Q3: 당신은 작은 크기의 사각형 기판을 지원합니까?
A: 예, 2×2mm까지의 사각형 크기는 사용자 정의 할 수 있습니다.
Q4: 검사 보고와 시험 보고가 있습니까?
A: 예, 우리는 차원 검사 보고서, 저항성 테스트 데이터 및 표면 거칠성 보고서를 제공할 수 있습니다.
