| 브랜드 이름: | ZMSH |

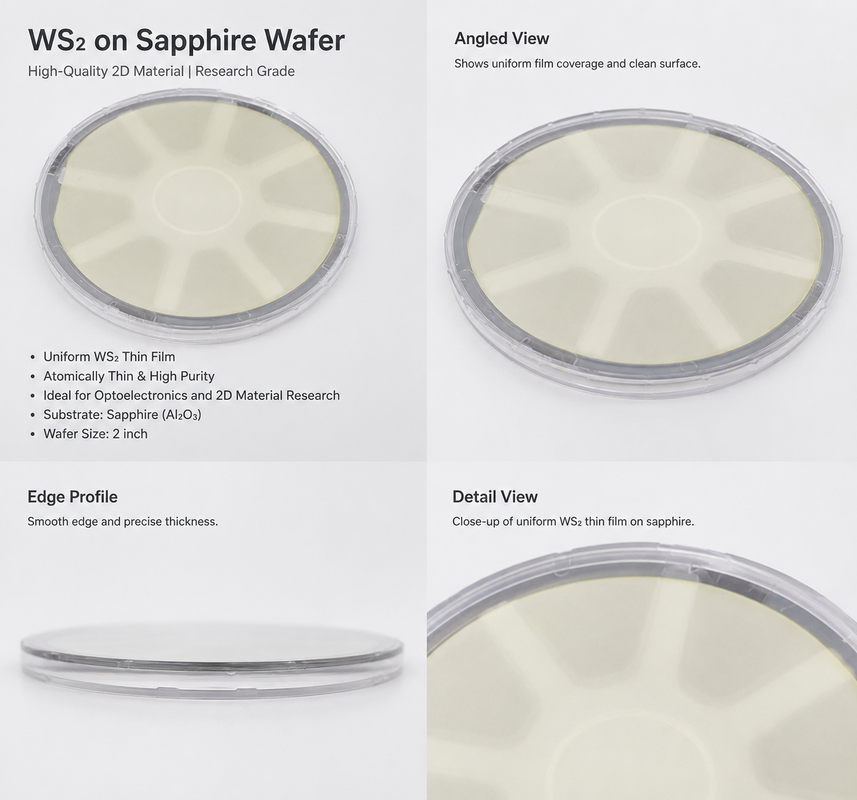

사파이어 웨이퍼의 WS₂ | 고품질 2D 반도체 TMD 필름 공급업체
Sapphire Wafer의 WS₂는 사파이어 기판 위에 성장된 이황화텅스텐 필름으로 구성된 고품질 2차원 반도체 소재입니다. 이황화텅스텐으로도 알려진 WS₂는 일반적으로 TMD 재료라고 불리는 전이 금속 디칼코게나이드 계열에 속합니다. 독특한 층 구조, 광학 반응 및 반도체 특성으로 인해 WS₂는 차세대 나노전자공학, 광전자공학, 센서 및 첨단 반도체 연구를 위한 가장 매력적인 후보 물질 중 하나가 되었습니다.
반도체 기술이 더 작은 기술 노드로 계속 이동함에 따라 기존 실리콘 기반 재료 시스템은 특히 트랜지스터 채널이 더 좁아지고 캐리어 전송이 표면 결함에 의해 더 크게 영향을 받는 경우 점점 더 많은 문제에 직면하고 있습니다. 이러한 개발 추세에 따라 미래 장치 혁신을 지원하려면 새로운 반도체 재료가 필요합니다. WS₂와 같은 2차원 반도체 소재는 특히 첨단 논리소자, AI 칩, 뉴로모픽 하드웨어, 고속 메모리, 무선 통신, 바이오센서, 가스 센서 및 광검출기 분야에서 포스트 실리콘 연구의 유망한 후보로 간주됩니다.
사파이어 웨이퍼 기반 WS₂는 연구소, 대학, 반도체 연구소, 광전자공학 회사 및 첨단 재료 개발 팀을 위해 설계되었습니다. 이 제품은 AFM, Raman, PL, PL 매핑, GIXRD, TEM 및 GI-WAXS를 포함한 고급 특성화 방법을 통해 다층 연속 WS₂ 필름, 우수한 표면 평탄도, 강력한 광발광 반응 및 검증된 결정 품질을 특징으로 합니다.
사파이어는 기계적 강도, 열안정성, 내화학성, 광학적 투명성이 뛰어나 기판 소재로 널리 사용되고 있다. WS₂와 결합하면 사파이어는 2D 재료 성장, 광학 테스트, 장치 제조 및 반도체 연구를 위한 안정적이고 신뢰할 수 있는 플랫폼을 제공합니다.
사파이어 기반 WS₂는 고품질 필름 균일성, 안정적인 기판 특성 및 강력한 광학 응답이 필요한 응용 분야에 특히 적합합니다. 무작위로 전송된 2D 플레이크와 비교하여 사파이어의 웨이퍼 수준 WS₂ 필름은 더 나은 일관성을 제공하며 체계적인 연구, 웨이퍼 규모 특성화 및 장치 프로세스 개발에 더 적합합니다.
| 목 | 설명 |
|---|---|
| 제품명 | 사파이어 웨이퍼의 WS₂ |
| 재료 | 이황화텅스텐 |
| 화학식 | WS₂ |
| 소재 카테고리 | 2D 반도체 / TMD 소재 |
| TMD의 전체 이름 | 전이금속 디칼코게나이드 |
| 기판 재료 | 사파이어 |
| 필름 구조 | 다층 연속 WS₂ 필름 |
| 사용 가능한 웨이퍼 크기 | 2인치, 4인치 |
| 결정 구조 | 육각형 구조 |
| 크리스탈 품질 | GIXRD 및 GI-WAXS에서 검증된 고품질 단결정 구조 |
| 표면 품질 | AFM으로 확인된 높은 표면 평탄도 |
| 표면 거칠기 | RMS 약 0.11nm |
| 특성화 방법 | 광학 이미지, AFM, TEM, PL, PL 매핑, Raman, GIXRD, GI-WAXS |
| 광학 성능 | 강력한 PL 신호 및 좁은 FWHM |
| 일률 | PL 매핑으로 확인된 높은 균일성 |
| 일반적인 사용 | 2D 반도체 연구, 광검출기, 센서, 논리 장치, 광전자공학 |
| 표준품 | 사파이어의 2인치 WS₂, 사파이어의 4인치 WS₂ |
| 맞춤화 | 요청 시 이용 가능 |
| 학문적 사용 | 대학, 연구소, 연구소에 적합 |
| 제품 유형 | 웨이퍼 크기 | 영화 설명 | |
| 사파이어 웨이퍼의 WS₂ | 2인치 | 사파이어 기판의 다층 연속 WS₂ 필름 | |
| 사파이어 웨이퍼의 WS₂ | 4인치 | 사파이어 기판의 다층 연속 WS₂ 필름 | |
| 사파이어의 연구 등급 WS₂ | 관습 | 학술 연구 및 소재 개발에 적합 | |
| 맞춤형 WS₂ 웨이퍼 | 관습 | 프로젝트 요구사항에 따라 맞춤형 사양 제공 가능 |
| 특징 | 설명 | 고객 혜택 |
| 고품질 WS₂ 필름 | 사파이어 위에 성장한 다층 연속 이황화 텅스텐 필름 | 안정적인 2D 반도체 연구에 적합 |
| 사파이어 기판 | 높은 기계적 강도, 광학적 투명성, 열 안정성 | 재료 테스트 및 장치 개발을 위한 안정적인 플랫폼을 제공합니다. |
| 우수한 표면 평탄도 | AFM 결과는 약 0.11nm의 RMS를 보여줍니다. | 나노규모 특성화 및 장치 제작에 적합 |
| 강력한 PL 신호 | 광발광 테스트는 강한 광학적 반응을 보여줍니다. | WS₂ 필름의 광학 품질이 양호함을 나타냅니다. |
| 좁은 FWHM | 더 좁은 FWHM은 더 나은 광학적 균일성을 반영합니다. | 고급 광전자공학 연구에 도움이 됨 |
| 라만 검증 | 라만 분석으로 WS₂ 재료 특징 확인 | 신뢰할 수 있는 재료 식별 제공 |
| PL 매핑 균일성 | PL 매핑은 우수한 재료 균일성을 확인합니다. | 웨이퍼 수준 연구에 적합 |
| GIXRD 분석 | 육각형 결정 구조 및 면내 방향 확인 | 결정 구조 검증 지원 |
| GI-WAXS 분석 | 고품질 단결정 구조 확인 | 첨단 재료 연구에 유용 |
| 2인치 및 4인치 옵션 | 사용 가능한 표준 웨이퍼 크기 | 실험실 규모 및 웨이퍼 규모 연구 모두에 적합 |
사파이어 웨이퍼 기반 WS₂는 기본 2D 재료 샘플 그 이상을 원하는 고객을 위해 개발되었습니다. 이 제품은 균일한 필름 품질, 신뢰할 수 있는 특성화 데이터 및 안정적인 웨이퍼 수준 재료 성능이 필요한 사용자에게 적합합니다.
작은 박리 플레이크와 비교하여 사파이어 웨이퍼의 WS₂는 체계적인 연구를 위한 더 넓은 면적의 재료 플랫폼을 제공합니다. 이는 연구자가 샘플 간 변동을 줄이는 데 도움이 되며 보다 일관된 장치 실험을 지원합니다. 다층 연속 필름 구조는 광학 테스트, 구조 분석 및 공정 개발에도 적합합니다.
강한 광발광 신호와 좁은 FWHM은 높은 광학 품질을 나타냅니다. AFM으로 확인된 매끄러운 표면 형태는 이 물질을 나노 규모 연구에 적합하게 만듭니다. GIXRD 및 GI-WAXS 특성화는 WS₂ 필름의 결정 품질과 구조적 신뢰성을 더욱 지원합니다.
| 특성화 방법 | 목적 | 결과/의미 |
| 광학 이미지 | WS₂ 필름 육안검사 | 필름 외관 및 표면 적용 범위 확인 |
| AFM | 표면 거칠기 및 형태 분석 | RMS 약 0.11 nm의 높은 표면 평탄도 확인 |
| 라만 | 재료 식별 및 진동 모드 분석 | WS₂ 특성 피크 확인 |
| PL | 광학 응답 분석 | 강한 광발광 신호를 나타냄 |
| PL 매핑 | 균일성 분석 | 높은 재료 균일성을 확인합니다. |
| 가장 | 미세구조 관찰 | 나노 규모의 구조 분석 지원 |
| GIXRD | 면내 결정 구조 분석 | 육각형 구조 및 결정 방향 확인 |
| GI-왁스 | 고급 결정 구조 분석 | 고품질 단결정 구조 확인 |
사파이어 기반 WS₂는 광범위한 고급 연구 및 반도체 관련 응용 분야에 적합합니다. 이는 2차원 반도체 특성, 강력한 광학 응답 및 웨이퍼 수준 재료 균일성이 필요한 분야에서 특히 유용합니다.
| 적용분야 | 설명 |
| 2D 반도체 연구 | 전이금속 디칼코게나이드 물질 및 나노규모 반도체 특성에 대한 기초 연구에 사용됩니다. |
| 로직 IC 연구 | 차세대 트랜지스터 및 논리소자 소재 탐색에 적합 |
| AI 칩 개발 | 첨단 컴퓨팅 소재 및 소자구조 관련 연구에 활용 가능 |
| 뉴로모픽 하드웨어 | 뇌에서 영감을 받은 컴퓨팅 장치 및 최신 반도체 아키텍처에 대한 연구를 지원합니다. |
| 메모리 장치 | 미래 메모리 소재 및 초고속 전자소자 연구에 활용 가능 |
| 고속 SRAM 연구 | 미래의 고속 메모리 연구를 위한 잠재적인 재료 플랫폼 |
| 무선통신 | 고주파 및 RF 관련 반도체 소재 연구에 활용 가능 |
| 유연한 전자 장치 | 유연하고 착용 가능하며 가벼운 전자 장치 연구에 적합 |
| 바이오 센서 | WS₂ 표면 특성으로 인해 바이오센서 연구 및 감지 플랫폼에 유용합니다. |
| 가스 센서 | 2D 재료의 높은 표면 감도로 인해 가스 감지 연구에 적합 |
| 광검출기 | 강력한 광학 반응으로 인해 WS₂는 광검출기 및 광전자 장치 연구에 적합합니다. |
| 광전자공학 | 발광, 광검출, 광변조 연구에 적용 가능 |
WS₂는 차세대 반도체 연구에 가장 중요한 TMD 소재 중 하나입니다. 층상 구조와 반도체 특성으로 인해 캐리어 수송, 표면 효과, 광학적 거동 및 나노크기 장치 성능을 연구하는 데 매력적인 재료입니다. 사파이어 웨이퍼 기반 WS₂는 2D 재료 및 미래 반도체 기술을 연구하는 대학 및 실험실에 안정적인 플랫폼을 제공합니다.
기존의 실리콘 스케일링은 물리적 한계에 직면해 있으므로 미래의 로직 IC 및 AI 칩 개발을 위해 새로운 소재가 탐구되고 있습니다. WS₂는 초박형 채널, 첨단 소자 구조 및 미래 집적 회로 연구를 위한 유망한 2D 반도체 소재로 간주됩니다. 사파이어 웨이퍼의 WS₂는 초기 단계 연구, 장치 프로토타이핑 및 특성화를 위한 재료 플랫폼으로 사용될 수 있습니다.
뉴로모픽 컴퓨팅에는 뇌에서 영감을 받은 컴퓨팅 기능을 지원할 수 있는 새로운 재료와 장치 구조가 필요합니다. WS₂와 같은 2차원 반도체는 새로운 장치 아키텍처에서의 잠재력에 대해 연구되고 있습니다. 사파이어 웨이퍼의 WS₂는 뉴로모픽 하드웨어를 위한 새로운 전자 및 광전자 메커니즘에 대한 연구를 지원할 수 있습니다.
WS₂는 강력한 광학적 반응을 갖고 있어 광검출기 및 광전자소자 연구에 적합합니다. WS₂ 필름의 강한 PL 신호는 우수한 광학 품질을 나타내며 이는 광 감지, 광학 감지 및 광전 변환 연구에 중요합니다. 사파이어는 또한 우수한 광학 투명성과 안정성을 제공하므로 광전자 응용 분야에 탁월한 기판입니다.
2차원 물질의 표면적 대 부피 비율이 높기 때문에 WS₂는 바이오 센서, 가스 센서를 포함한 센서 연구에 적합합니다. WS₂의 표면은 외부 분자와 상호작용할 수 있어 검출 관련 연구에 유용합니다. 사파이어 웨이퍼의 WS₂는 센서 개발을 위한 안정적이고 균일한 기판 플랫폼을 제공합니다.
사파이어는 견고한 기판이지만 2D 소재인 WS₂는 플렉서블 전자 분야에서 널리 연구되고 있습니다. 사파이어 기반 WS₂는 유연한 장치 구조에 통합되기 전에 재료 성장, 특성화 및 전사 프로세스 개발을 위한 연구 플랫폼으로 사용될 수 있습니다.에스.
