ZMSH 지식 공유 - 웨이퍼 다이킹 기술은 무엇입니까?

개선 지역	특별조치	영향
프로세스 최적화	- 더 정확한 웨이퍼 위치 및 경로 계획과 같은 초기 준비 개선	- 절단 오류를 줄이고 안정성을 향상시킵니다.
	- 절단 오류를 최소화하고 안정성을 향상시킵니다.	- 실시간 모니터링 및 피드백 메커니즘을 채택하여 도구 압력, 속도 및 온도를 조정합니다.
	- 웨이퍼 파열률을 낮추고 칩 품질을 향상시킵니다.
장비 성능 향상	- 고 정밀 기계 시스템과 첨단 자동화 제어 기술을 활용합니다.	- 절단 정확도를 높이고 재료 낭비를 줄입니다.
	- 고강도 소재 웨이퍼에 적합한 레이저 절단 기술을 도입합니다.	- 생산 효율을 높이고 수동 오류를 줄입니다.
	- 자동 모니터링과 조정을 위한 장비 자동화를 증가시킵니다.
정확한 매개 변수 제어	- 절단 깊이, 속도, 도구 종류, 냉각 방법과 같은 매개 변수를 세밀하게 조정합니다.	- 다이 무결성 및 전기 성능을 보장합니다.
	- 웨이퍼 재료, 두께, 구조를 기반으로 매개 변수를 조정합니다.	- 생산률을 높이고, 물질 낭비를 줄이고, 생산 비용을 낮추는 것
전략적 의미	- 새로운 기술 경로를 지속적으로 탐구하고, 프로세스를 최적화하고, 시장 수요를 충족시키기 위해 장비 능력을 향상시킵니다.	- 새로운 재료와 첨단 칩 설계의 개발을 지원하여 칩 제조 생산성과 성능을 향상시킵니다.





1.2 웨이퍼 조각의 중요성

웨이퍼 큐팅은 반도체 제조 과정에서 중요한 역할을 하며, 후속 단계뿐만 아니라 최종 제품의 품질과 성능에 직접 영향을 미친다.그 중요성은 다음과 같이 상세히 설명할 수 있습니다.:



첫째, 칩의 정확성과 일관성은 칩의 생산성과 신뢰성을 보장하는 데 중요합니다.웨이퍼는 여러 단계의 처리 과정을 거쳐 수많은 복잡한 회로 구조를 형성합니다., 각 칩에 정확하게 분할되어야합니다. 칩 처리 과정에서 정렬 또는 절단에서 상당한 오류가 발생하면 회로는 손상 될 수 있습니다.칩의 기능과 신뢰성에 영향을 미치는따라서, 고 정밀 큐싱 기술은 각 칩의 무결성을 보장할 뿐만 아니라 내부 회로에 손상을 방지하여 전체 출력율을 향상시킵니다.







두 번째로, 웨이퍼 컷링은 생산 효율성과 비용 통제에 상당한 영향을 미칩니다. 제조 과정의 중요한 단계로서,그 효율성은 다음 단계의 진행에 직접적으로 영향을 미칩니다.큐싱 프로세스를 최적화하고 자동화 수준을 높이고 절단 속도를 향상시킴으로써 전체 생산 효율성이 크게 향상될 수 있습니다.

한편, 컷링 과정에서 물질 낭비는 비용 관리의 중요한 요소입니다.첨단 조각 기술 을 이용 함 으로써, 절단 과정 에서 불필요한 재료 손실 이 감소 할 뿐 아니라, 웨이퍼 사용량 도 증가 합니다, 따라서 생산 비용을 줄입니다.



반도체 기술의 발전으로 웨이퍼 지름이 계속 증가하고, 이에 따라 회로 밀도가 증가하여 다이킹 기술에 더 높은 요구 사항을 제기합니다.더 큰 웨이퍼 는 절단 경로 의 보다 정밀 한 제어 를 요구 합니다특히 고밀도 회로 영역에서는 작은 오차조차도 여러 칩을 결함이 발생할 수 있습니다. 또한 더 큰 웨이퍼는 더 많은 절단 라인과 더 복잡한 프로세스 단계를 포함합니다.정밀의 추가 개선이 필요합니다.이러한 과제들에 대응하기 위해 칩 기술의 일관성 및 효율성

1.3 웨이퍼 컷링 프로세스

웨이퍼 칩 조각 과정은 준비 단계부터 최종 품질 검사까지 모든 단계를 포함하며, 각 단계는 칩 조각의 품질과 성능을 보장하는 데 중요합니다.아래는 각 단계에 대한 상세한 설명입니다..





단계	상세 설명
준비 단계	-웨이퍼 청소: 고 순수 물 과 특수 청소 물질 을 사용 하여 초음파 또는 기계적 세척 을 통해 불순물, 입자, 오염물 을 제거 하여 깨끗 한 표면 을 확보 한다. -정확한 위치: 고 정밀 장비를 사용하여 설계 된 절단 경로를 따라 웨이퍼가 정확하게 분할되도록하십시오. -웨이퍼 고정: 자르는 동안 안정성을 유지하기 위해 웨이퍼를 테이프 프레임에 고정하여 진동이나 움직임으로 인한 손상을 방지합니다.
절단 단계	-칼 톱니: 실리콘 기반 재료에 적합하고 비용 효율적인 고속 회전 다이아몬드 코팅 블레이드를 물리적 절단에 사용하십시오. -레이저 절단: 접촉 없이 절단하기 위해 고에너지 레이저 빔을 사용하십시오. 갈륨 질화물 같은 부서지기 쉬운 또는 고 강도 물질에 이상적입니다. 더 높은 정밀도와 소재 손실을 줄여줍니다. -새로운 기술: 레이저 및 플라즈마 절단 기술을 도입하여 효율성과 정밀도를 더욱 향상시키고 열에 영향을받는 지역을 최소화합니다.
정화 단계	- 절단 과정에서 생성되는 잔해와 먼지를 제거하기 위해, 소음 또는 스프레이 청소와 결합하여, 이온화 된 물 (DI 물) 과 특수 청소제를 사용하십시오.잔류가 후속 프로세스 또는 칩 전기 성능에 영향을 미치지 않도록 방지합니다.. - 고 순수 DI 물은 새로운 오염 물질을 도입하지 않고 깨끗한 웨이퍼 환경을 보장합니다.
검사 단계	-광학 검사: 인공지능 알고리즘과 결합된 광학 탐지 시스템을 사용하여 결함을 신속하게 식별하여 조각된 칩에 균열이나 칩이 없도록 보장하고 검사 효율성을 향상하고 인적 오류를 줄이십시오. -차원 측정: 칩의 크기가 설계 사양에 부합하는지 확인합니다. -전기 성능 테스트: 중요 칩의 전기 성능이 표준을 충족시키고 후속 애플리케이션에서 신뢰성을 보장하도록 보장합니다.
분류 단계	- 로봇 팔 또는 진공 흡입 컵을 사용하여 테이프 프레임에서 자격 된 칩을 분리하고 성능에 따라 자동으로 분류합니다.생산의 효율성과 유연성을 보장하고 정확성을 향상시킵니다..



웨이퍼 절단 과정은 웨이퍼 청소, 위치, 절단, 청소, 검사 및 분류를 포함하며 각 단계가 중요합니다. 자동화, 레이저 절단,인공지능 검사 기술, 현대 웨이퍼 절단 시스템은 더 높은 정확도, 속도, 그리고 더 적은 재료 손실을 달성 할 수 있습니다.레이저와 플라즈마와 같은 새로운 절단 기술은 점점 더 복잡한 칩 설계의 요구를 충족시키기 위해 점차 전통적인 블레이드 절단을 대체 할 것입니다., 반도체 제조 공정의 발전을 더욱 촉진합니다.

웨이퍼 절단 기술 과 그 원칙

이미지는 세 가지 일반적인 웨이퍼 절단 기술을 보여줍니다:칼 톱니,레이저 절단, 그리고플라즈마 디싱이 세 가지 기술에 대한 상세한 분석과 추가 설명은 아래와 같습니다.



반도체 제조에서 웨이퍼 절단은 웨이퍼 두께에 따라 적절한 절단 방법을 선택해야하는 중요한 단계입니다.첫 번째 단계는 웨이퍼의 두께를 결정하는 것입니다웨이퍼 두께가 100 미크론을 초과하는 경우, 셰이킹 방법을 선택 할 수 있습니다. 셰이킹 방법이 적합하지 않은 경우, 셰이킹 방법을 사용할 수 있습니다.이 기술에는 필기 절단과 칼날 절단 기술이 모두 포함됩니다..





웨이퍼 두께가 30~100마이크론인 경우 DBG (Diz Before Grinding) 방식이 좋습니다.또는 가장 좋은 결과를 얻기 위해 필요에 따라 절단 순서를 조정 선택할 수 있습니다.

30마이크론 이하의 두께의 초느다란 웨이퍼의 경우 레이저 절단으로 인해 과도한 손상을 입지 않고 정밀하게 얇은 웨이퍼를 절단할 수 있기 때문에 선호되는 방법이 됩니다.레이저 절단 특정 요구 사항을 충족 할 수 없다면대안으로 플라스마 절단도 사용할 수 있습니다.이 흐름 도표는 다양한 두께 조건에서 가장 적합한 웨이퍼 절단 기술을 선택하는 것을 보장하기 위해 명확한 의사 결정 경로를 제공합니다..

2.1 기계 절단 기술

기계적 절단 기술은 웨이퍼를 깎는 전통적인 방법이다. 핵심 원칙은 웨이퍼를 썰기 위한 절단 도구로 고속 회전 다이아몬드 밀링 휠을 사용하는 것이다.주요 장비는 공기 운반 스핀들, 다이아몬드 말리 휠 도구를 높은 속도로 구동하여 미리 정의된 절단 경로를 따라 정밀한 절단 또는 롤링을 수행합니다.이 기술은 낮은 비용으로 인해 산업에서 널리 사용됩니다., 높은 효율성과 광범위한 적용 가능성.





장점

다이아몬드 밀링 휠 도구의 높은 단단성과 마모 저항은 기계 절단 기술을 다양한 웨이퍼 재료의 절단 요구 사항에 적응 할 수 있습니다.전통적인 실리콘 기반 물질 또는 더 새로운 복합 반도체. 그것의 작동은 간단하고, 비교적 낮은 기술적 요구 사항, 추가로 대량 생산에서 그것의 인기를 촉진.기계적 절개는 더 통제 가능한 비용, 대용량 생산 필요에 적합합니다.

제한

많은 장점에도 불구하고 기계 절단 기술은 한계도 있습니다. 첫째, 도구와 웨이퍼 사이의 물리적 접촉으로 인해 절단 정밀도는 상대적으로 제한적입니다.종종 차원의 오차로 이어져 후속 칩 포장 및 테스트의 정확성에 영향을 줄 수 있습니다.둘째, 기계적 절단 과정에서 쪼개기 및 균열과 같은 결함이 쉽게 발생할 수 있습니다.이는 양률에 영향을 줄 뿐만 아니라 칩의 신뢰성과 수명에 부정적인 영향을 줄 수 있습니다.기계적 스트레스로 인한 손상은 특히 높은 밀도 칩 제조에 특히 유해합니다. 특히 이러한 문제가 더 두드러지는 부서지기 쉬운 재료를 절단 할 때입니다.

기술 발전

이러한 한계를 극복하기 위해 연구자들은 기계적 절단 과정을 지속적으로 최적화하고 있습니다.주요 개선 사항 은 절단 정확성 과 내구성 을 향상 시키기 위해 밀링 바퀴 의 설계 및 재료 선택 을 향상 하는 것또한 절단 장비의 구조 설계 및 제어 시스템을 최적화함으로써 절단 과정의 안정성과 자동화가 더욱 향상되었습니다.이러한 발전은 인간 작업으로 인한 오류를 줄이고 절단의 일관성을 향상시킵니다..또한 절단 과정에서 이상 현상을 실시간 모니터링 하기 위한 첨단 검사 및 품질 관리 기술의 도입은 절단 신뢰성과 생산량을 크게 향상.

미래 발전과 새로운 기술

기계 절단 기술은 여전히 웨이퍼 절단에서 중요한 위치를 차지하고 있지만 반도체 프로세스가 진화함에 따라 새로운 절단 기술이 빠르게 발전하고 있습니다. 예를 들어,열 레이저 절단 기술의 적용은 기계 절단에서의 정확성 및 결함 문제에 대한 새로운 해결책을 제공합니다이 비 접촉 절단 방법은 웨이퍼에 대한 물리적 스트레스를 줄여 특히 더 부서지기 쉬운 재료를 절단 할 때 칩과 균열의 발생률을 현저히 감소시킵니다.미래에기계 절단 기술의 통합은 반도체 제조에 더 많은 옵션과 유연성을 제공 할 것입니다.제조 효율성과 칩 품질을 더욱 향상시키는 것.

결론적으로, 기계 절단 기술은 몇 가지 단점이 있지만, continuous technological improvements and its integration with new cutting techniques allow it to still play an important role in semiconductor manufacturing and maintain its competitiveness in future processes.

---

2.2 레이저 절단 기술

레이저 절단 기술은 웨이퍼 절단에서 새로운 방법으로서 높은 정밀도, 기계적 접촉 손상 부족,그리고 빠른 절단 능력이 기술은 레이저 빔의 높은 에너지 밀도와 집중 능력을 사용하여 웨이퍼 재료 표면에 작은 열 영향을 받는 영역을 만듭니다. 레이저 빔이 웨이퍼에 적용되면,생성된 열 스트레스는 소재가 지정된 위치에서 부서지게 만듭니다., 정밀 절단 효과를 얻을 수 있습니다.

레이저 절단 기술 의 장점

• 높은 정확성:레이저 빔의 정밀한 위치 설정 능력은 마이크로 또는 나노미터 수준의 절단 정밀도를 허용하며, 현대 고 정밀의 요구 사항을 충족합니다.고밀도 통합 회로 제조.
• 기계적 접촉이 없습니다.레이저 절개는 웨이퍼와 물리적 접촉을 피하고 기계 절개에서 흔한 문제를 예방합니다.칩의 생산률과 신뢰성을 크게 향상시킵니다..
• 빠른 절단 속도:레이저 절단 속도가 높기 때문에 생산 효율성이 높아지고, 대규모 고속 생산 시나리오에 특히 적합합니다.




직면 한 어려움

• 높은 장비 비용:레이저 절단 장비에 대한 초기 투자는 높고, 특히 중소 생산 기업에 대한 경제적 압박을 초래합니다.
• 복잡한 프로세스 제어:레이저 절단에는 에너지 밀도, 초점 위치, 절단 속도 등 여러 매개 변수를 정확하게 제어해야 하며, 이 과정이 복잡해진다.
• 열에 영향을 받는 구역 문제:레이저 절단의 비접촉 성격이 기계적 손상을 줄이기는 하지만, 열 영향을 받는 구역 (HAZ) 에 의한 열 스트레스는 웨이퍼 재료의 특성에 부정적인 영향을 줄 수 있다.이 효과를 최소화하기 위해 프로세스의 추가 최적화가 필요합니다..

기술 개선 방향

이러한 과제를 해결하기 위해 연구자들은 장비 비용을 낮추고 절단 효율을 향상시키고 프로세스 흐름을 최적화하는 데 초점을 맞추고 있습니다.

• 효율적인 레이저 및 광 시스템:보다 효율적인 레이저와 첨단 광학 시스템을 개발함으로써, 절단 정확성과 속도를 높이는 동시에 장비 비용을 줄일 수 있습니다.
• 프로세스 매개 변수 최적화:레이저와 웨이퍼 재료 사이의 상호 작용에 대한 심층 연구도 열에 영향을받는 영역을 줄이는 프로세스를 개선하기 위해 수행되고 있으며, 따라서 절단 품질을 향상시킵니다.
• 지능형 제어 시스템:지능형 제어 기술의 개발은 레이저 절단 프로세스를 자동화하고 최적화하여 안정성과 일관성을 향상시키는 것을 목표로합니다.

레이저 절단 기술은 특히 초느다란 웨이퍼와 고 정밀 절단 시나리오에서 효과적입니다. 웨이퍼 크기가 증가하고 회로 밀도가 증가함에 따라전통적인 기계 절단 방법은 현대 반도체 제조의 고 정밀과 고 효율의 요구를 충족시키기 위해 투쟁합니다.그 독특한 장점 때문에, 레이저 절단이 이러한 분야에서 선호되는 솔루션이되고 있습니다.

레이저 절단 기술은 여전히 높은 장비 비용과 프로세스 복잡성 등의 과제와 직면하고 있지만고 정밀과 접촉 없는 손상을 가진 독특한 장점으로 반도체 제조의 중요한 발전 방향이 됩니다.레이저 기술과 지능형 제어 시스템이 계속 발전함에 따라 레이저 절단으로 인해 웨이퍼 절단 효율성과 품질이 더욱 향상 될 것으로 예상됩니다.반도체 산업의 지속적인 발전을 촉진.

---

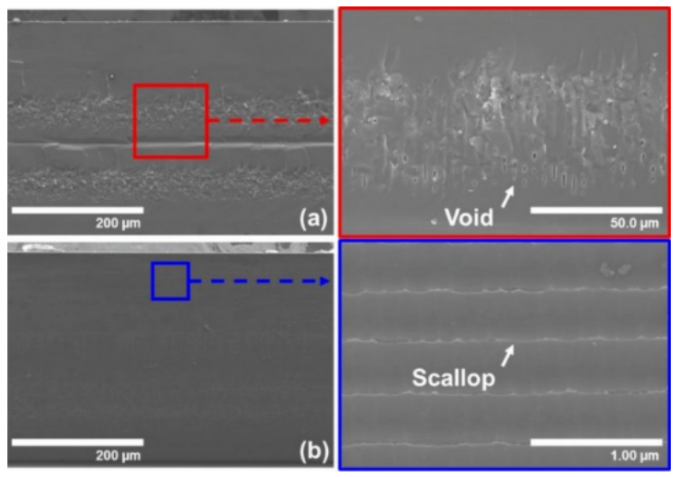

2.3 플라즈마 절단 기술

플라즈마 절단 기술은 최근 몇 년 동안 웨이퍼 절단 방법으로서 주목을 받았습니다.이 기술 은 에너지 를 조절 함 으로 고 에너지 플라즈마 빔 을 사용 하여 와이퍼 를 정확하게 절단 합니다., 속도, 그리고 최적의 절단 결과를 달성하는 플라스마 빔의 절단 경로.

작동 원리와 이점

플라즈마 절단 과정은 장비에서 생성되는 고온, 고 에너지 플라즈마 빔에 의존합니다.이 빔 은 매우 짧은 시간 에 웨이퍼 물질 을 녹는 점 이나 증발점 까지 가열 할 수 있다, 빠른 절개를 가능하게 합니다. 전통적인 기계적 절단이나 레이저 절단과 비교할 때, 플라스마 절단은 더 빠르고 열에 영향을 받는 영역이 더 작습니다.절단 과정에서 균열과 손상의 발생을 효과적으로 줄이는.

실용적 응용에서, 플라즈마 절단 기술은 복잡한 모양의 웨이퍼를 처리하는 데 특히 능숙합니다.조절 가능한 플라즈마 빔은 고도의 정밀도로 불규칙한 모양의 웨이퍼를 쉽게 절단 할 수 있습니다.따라서, 마이크로 전자 제조, 특히 고품질 칩의 맞춤형 및 소량 생산에서, 이 기술은 광범위한 사용을 위해 큰 약속을 보여줍니다.

어려움 과 한계

플라즈마 절단 기술의 많은 장점에도 불구하고, 그것은 또한 몇 가지 어려움에 직면합니다.

• 복잡한 과정:플라즈마 절단 과정은 복잡하며 절단 정확성과 안정성을 보장하기 위해 고 정밀 장비와 경험이 많은 작업자가 필요합니다.
• 환경 관리 및 안전고온, 고에너지 성질의 플라즈마 빔은 엄격한 환경 관리 및 안전 조치를 요구하며, 이는 복잡성과 구현 비용을 증가시킵니다.





미래 발전 방향

기술 발전으로 인해 플라즈마 절단과 관련된 과제는 점차 극복될 것으로 예상됩니다.수동 작업에 대한 의존도가 감소 할 수 있습니다.동시에 공정 매개 변수와 절단 환경을 최적화하면 안전 위험과 운영 비용을 줄일 수 있습니다.

반도체 산업에서 웨이퍼 절단 및 큐싱 기술에서의 혁신은 산업의 발전을 촉진하는 데 결정적입니다.그리고 복잡한 웨이퍼 모양을 처리할 수 있는 능력이 분야에서 중요한 새로운 주자로 부상했습니다. 일부 도전이 남아 있지만 이러한 문제는 지속적인 기술 혁신으로 점차적으로 해결 될 것입니다.반도체 제조에 더 많은 가능성과 기회를 가져옵니다..

플라즈마 절단 기술의 응용 전망은 매우 넓으며, 향후 반도체 제조에서 더 중요한 역할을 할 것으로 예상됩니다.지속적인 기술 혁신과 최적화를 통해, 플라즈마 절개는 기존의 과제를 해결 할뿐만 아니라 반도체 산업의 성장의 강력한 동력이 될 것입니다.

---

2.4 품질 절감 및 영향을 미치는 요인

웨이퍼 절단 품질은 후속 칩 포장, 테스트 및 최종 제품의 전반적인 성능 및 신뢰성에 중요합니다. 절단 과정에서 발생하는 일반적인 문제는 균열을 포함합니다.,이 문제들은 여러 가지 요인이 함께 작용하여 영향을 미칩니다.



분류	내용	영향력
프로세스 매개 변수	절단 속도, 공급 속도 및 절단 깊이는 절단 과정의 안정성과 정확성에 직접 영향을 미칩니다. 잘못된 설정은 스트레스 농도와 과도한 열 영향을받는 구역으로 이어질 수 있습니다.균열과 쪼개질로웨이퍼 재료, 두께 및 절단 요구 사항에 따라 적절한 매개 변수를 조정하는 것이 원하는 절단 결과를 달성하는 데 중요합니다.	올바른 프로세스 매개 변수는 정밀한 절단을 보장하고 균열과 칩링과 같은 결함의 위험을 줄입니다.
장비 와 물질적 요인	-칼질:칼의 재료, 경화, 그리고 마모 저항은 절단 과정의 부드러움과 절단 표면의 평평성에 영향을 미칩니다. 품질이 떨어지는 칼은 마찰과 열 스트레스를 증가시킵니다.균열이나 쪼개질 가능성이 있는올바른 칼의 재료를 선택하는 것이 중요합니다. -냉각 용액 성능:냉각제는 절단 온도를 낮추고 마찰을 최소화하며 잔해를 맑게합니다. 비효율적인 냉각제는 높은 온도와 잔해 축적으로 이어지며 절단 품질과 효율성에 영향을 줄 수 있습니다.효율적 인 환경 친화적 인 냉각물 을 선택 하는 것 은 매우 중요 합니다.	칼날 품질은 절단 정확성과 부드러움에 영향을 미칩니다. 비효율적인 냉각액은 절단 품질과 효율성이 떨어질 수 있으며 최적의 냉각액 사용의 필요성을 강조합니다.
공정 관리 및 품질 검사	-프로세스 제어:절단 과정의 안정성과 일관성을 보장하기 위해 주요 절단 매개 변수 실시간 모니터링 및 조정. -품질 검사:절단 후 외모 검사, 차원 측정 및 전기 성능 테스트는 품질 문제를 신속히 확인하고 해결하여 절단 정확성과 일관성을 향상시키는 데 도움이됩니다.	적절한 공정 통제 및 품질 검사 는 일관성 있고 고품질의 절단 결과를 보장하고 잠재적 인 문제를 조기에 발견 할 수 있습니다.





절단 품질 향상

절단 품질을 향상시키는 것은 프로세스 매개 변수, 장비 및 재료 선택, 프로세스 제어 및 검사를 고려하는 포괄적 인 접근 방식을 필요로합니다.절단 기술을 지속적으로 정제하고 공정 방법을 최적화함으로써, 웨이퍼 절단의 정확성과 안정성은 더욱 향상 될 수 있으며 반도체 제조 산업에 더 신뢰할 수있는 기술 지원을 제공합니다.

---

#03 절단 후 처리 및 테스트

3.1 청소 및 건조

웨이퍼 절단 후 청소 및 건조 단계는 칩 품질과 후속 프로세스의 원활한 진행을 보장하는 데 중요합니다. 이 단계에서,실리콘 잔해를 철저히 제거하는 것이 중요합니다., 냉각 액체 잔류 및 절단 과정에서 생성되는 다른 오염 물질. 청소 과정과 건조 후 칩이 손상되지 않도록 보장하는 것이 똑같이 중요합니다.칩 표면에 습기가 남아 있지 않도록 하여, 부식이나 정전전기 방출 등의 문제를 방지합니다..





절단 후 처리: 청소 및 건조 과정

프로세스 단계	내용	영향력
청소 과정	-방법:특수 청소제 및 순수 물 을 사용 하여 초음파 또는 기계적 붓술 을 사용 하여 청소 하십시오.	오염 물질을 철저히 제거하고 청소 중에 칩에 손상을 방지합니다.
	-청소용품 선택:칩을 손상시키지 않고 효과적인 청소를 보장하기 위해 웨이퍼 재료와 오염 물질 유형에 따라 선택하십시오.	적절한 물질 선택은 효과적인 청소와 칩 보호의 핵심입니다.
	-파라미터 제어:부정확한 청소로 인한 품질 문제를 방지하기 위해 청소 온도, 시간 및 청소 용액 농도를 엄격히 제어하십시오.	컨트롤은 웨이퍼를 손상 시키거나 오염 물질을 남기지 않도록 도와 질이 일관되게 유지되도록합니다.
건조 과정	-전통적인 방법:자연 공기 건조와 뜨거운 공기 건조, 저효율이 있고 정전력 축적으로 이어질 수 있습니다.	마른 시간이 느려지고 정적 문제가 발생할 수 있습니다.
	-현대 기술:진공 건조 및 적외선 건조와 같은 첨단 기술을 사용하여 칩이 빠르게 건조되고 유해한 영향을 피하십시오.	더 빠르고 효율적인 건조 과정으로 정적 배출이나 수분 관련 문제를 줄일 수 있습니다.
장비 선택 및 유지보수	-장비 선택:고성능 청소 및 건조 기계는 처리 효율을 향상시키고 처리 과정에서 발생할 수있는 문제를 세밀하게 제어합니다.	고품질의 기계는 더 나은 가공을 보장하고 청소 및 건조 과정에서 오류의 가능성을 줄입니다.
	-장비 유지보수장비의 정기적 인 검사 및 유지보수는 칩 품질을 보장하는 최적의 작동 상태를 유지하도록합니다.	적절한 유지보수는 장비의 고장을 방지하고 신뢰성 있고 고품질의 처리를 보장합니다.





절단 후 청소 및 건조

웨이퍼 절단 후 청소 및 건조 단계는 최종 처리 결과를 보장하기 위해 여러 가지 요소를 신중하게 고려해야하는 복잡하고 섬세한 과정입니다.과학적 방법 과 엄격 한 절차 를 사용 함 으로, 각 칩이 후속 포장 및 테스트 단계에 최적의 상태에서 들어갈 수 있도록 할 수 있습니다.



절단 후 검사 및 시험





3.3 포장 및 보관

웨이퍼 절단 후, 칩은 반도체 제조 과정의 중요한 산출물이며, 포장 및 저장 단계도 똑같이 중요합니다. Proper packaging and storage measures are essential not only for ensuring the safety and stability of the chips during transportation and storage but also for providing strong support for subsequent production, 테스트 및 포장 단계.

---

검사 및 시험 단계의 요약:
웨이퍼 절단 후 칩에 대한 검사 및 테스트 단계는 시각 검사, 크기 측정, 전기 성능 테스트, 기능 테스트,신뢰성 테스트이 단계들은 상호 연결되고 상호 보완적이며, 제품의 품질과 신뢰성을 보장하기 위해 강력한 장벽을 형성합니다. 엄격한 검사 및 테스트 절차를 통해,잠재적인 문제들을 즉시 파악하고 해결할 수 있습니다., 최종 제품이 고객 요구와 기대에 부합하는지 확인합니다.

측면	내용
포장 조치	1.반 정적: 포장 재료는 정적 전기가 장치를 손상시키거나 성능에 영향을 미치지 않도록 우수한 반 정적 성질을 가져야합니다.
	2.수분 방지: 포장재는 습기에 의한 부식 및 전기 성능 저하를 방지하기 위해 좋은 습도 내성을 가져야합니다.
	3.충격 방지: 포장 재료는 운송 중에 진동과 충격으로부터 칩을 보호하기 위해 효과적인 충격 흡수를 제공해야합니다.
저장 환경	1.습도 조절: 습도가 너무 높거나 습도가 낮기 때문에 발생하는 정적 문제로 인한 습도 흡수 및 부식을 방지하기 위해 적절한 범위 내에서 습도를 엄격히 제어하십시오.
	2.청결성: 칩을 먼지와 불순물로 오염시키지 않도록 깨끗한 보관 환경을 유지하십시오.
	3.온도 조절: 적당한 온도 범위를 설정하고 낮은 온도로 인한 과도한 열이나 응 condense 문제로 인한 가속 된 노화를 방지하기 위해 온도 안정성을 유지하십시오.
정기 검사	저장된 칩을 정기적으로 검사하고 평가하여 시각 검사, 크기 측정 및 전기 성능 테스트를 사용하여 잠재적 문제를 적시에 확인하고 해결하십시오.보관 기간과 조건에 따라, 칩을 최적의 상태로 사용하는 것을 보장하기 위해 칩을 사용하는 것을 계획합니다.





와이퍼 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩 칩소형 균열과 웨이퍼 표면에 손상을 발생, 생산 비용 증가와 제품 품질 감소로 이어집니다.



이 과제를 해결하기 위해서는 절단 스트레스를 최소화하고 최적화된 절단 기술, 도구 및 조건을 구현하는 것이 중요합니다.절단 속도압력 및 냉각 방법은 미세 균열의 생성을 줄이고 전체 공정의 양을 향상시키는 데 도움이 될 수 있습니다.레이저 컷링과 같이, 이러한 문제를 더욱 완화하는 방법을 모색하고 있습니다.





취약한 재료로서 웨이퍼는 기계적, 열적 또는 화학적 스트레스에 노출되면 내부 구조 변화가 발생하여 미세 균열이 형성됩니다.이 균열은 즉시 눈에 띄지 않을 수도 있지만이 문제는 후속 포장 및 테스트 단계에서 특히 문제가됩니다.온도 변동과 추가적인 기계적 스트레스가 이러한 미세 균열이 눈에 보이는 골절으로 발전할 수 있는 경우, 잠재적으로 칩 고장으로 이어질 수 있습니다.



이 위험 을 줄이기 위해, 절단 속도, 압력, 온도 와 같은 매개 변수 를 최적화 함 으로 절단 과정 을 주의 깊게 제어 하는 것 이 필수 이다. 덜 공격적 인 절단 방법 을 사용 하여,레이저 컷링과 같이, 웨이퍼에 대한 기계적 스트레스를 줄이고 미세 균열의 형성을 최소화 할 수 있습니다.웨이퍼 컷링 과정에서 적외선 스캔이나 엑스레이 영상 촬영과 같은 첨단 검사 방법을 구현하면 추가 손상을 유발하기 전에 이러한 초기 단계 균열을 감지하는 데 도움이 될 수 있습니다..



웨이퍼 표면의 손상은 칩의 성능과 신뢰성에 직접적인 영향을 줄 수 있기 때문에 칩 처리 과정에서 중요한 문제입니다.그러한 손상은 절단 도구 의 부적절 한 사용 으로 인해 발생할 수 있다, 잘못된 절단 매개 변수 또는 웨이퍼 자체에 내재 된 재료 결함.이 손상은 회로의 전기 저항 또는 용량 변동으로 이어질 수 있습니다., 전체 성능에 영향을 미칩니다.

이러한 문제를 해결하기 위해 두 가지 핵심 전략이 탐구되고 있습니다.

1. 절단 도구와 매개 변수를 최적화: 날카로운 칼날 을 사용 하여, 절단 속도 를 조절 하고 절단 깊이 를 변경 함 으로써, 절단 과정 중 스트레스 농도 가 최소화 될 수 있으며, 따라서 손상 가능성 이 감소 할 수 있다.
2. 새로운 절단 기술 탐구: 레이저 절단과 플라즈마 절단과 같은 첨단 기술은 웨이퍼에 가해지는 손상의 수준을 잠재적으로 줄이는 동시에 향상된 정밀도를 제공합니다.이 기술들은 웨이퍼에 대한 열 및 기계적 스트레스를 최소화하면서 높은 절단 정확도를 달성하는 방법을 찾기 위해 연구되고 있습니다..

열 충격 영역 및 성능에 대한 영향
레이저와 플라즈마 절단과 같은 열 절단 과정에서 높은 온도는 필연적으로 웨이퍼 표면에 열 충격 영역을 만듭니다. 이 영역은온도 경사가 현저한 경우, 칩의 최종 성능에 영향을 미치는 물질의 특성을 변경할 수 있습니다.

열 영향을 받는 구역 (TAZ) 의 영향:

1. 결정 구조 변화: 높은 온도 하에서, 웨이퍼 물질 안의 원자는 재배열 될 수 있으며, 결정 구조의 왜곡을 일으킬 수 있습니다. 이 왜곡은 물질을 약화시킵니다.기계적 강도와 안정성을 감소시키는사용 중 칩 고장 위험이 증가합니다.

2. 전기적 특성 변화: 높은 온도는 반도체 재료의 운반자 농도와 이동성을 변경하여 칩의 전기 전도성 및 전류 전송 효율에 영향을 줄 수 있습니다.이러한 변화는 칩 성능의 감소로 이어질 수 있습니다., 잠재적으로 목적에 적합하지 않습니다.

이러한 효과를 완화하기 위해 절단 과정에서 온도를 조절하고 절단 매개 변수를 최적화합니다.그리고 냉각 제트나 후처리 치료와 같은 방법을 탐구하는 것은 열의 영향을 줄이고 물질의 무결성을 유지하는 데 필수적인 전략입니다..



전체적으로, 마이크로 래크와 열 충격 구역은 웨이퍼 칩 기술에서 중요한 도전입니다.반도체 제품의 품질을 향상시키고 시장 경쟁력을 강화하는 데 필요합니다..
