상세 정보 |
|||
| Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
|---|---|---|---|
| Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
| Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
| RF Impedance: | 1M | RF Interface: | SMA |
| 강조하다: | 1000nm 단계 변조기,섬유 감지 단계 변조기 |
||
제품 설명

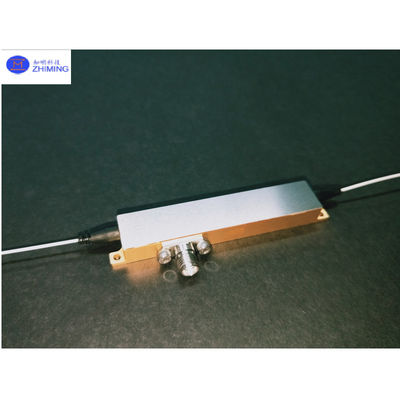

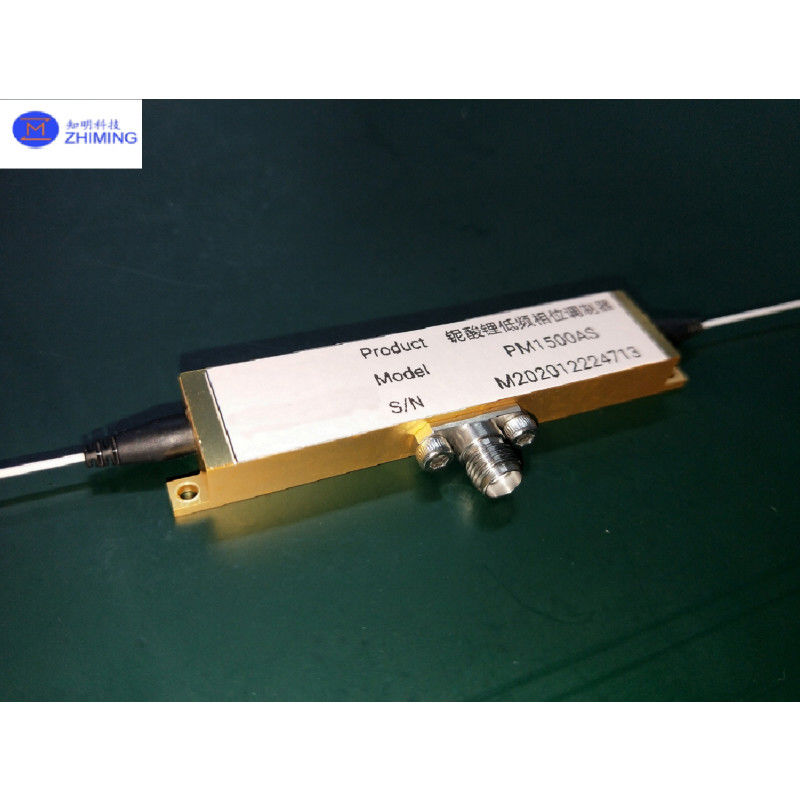

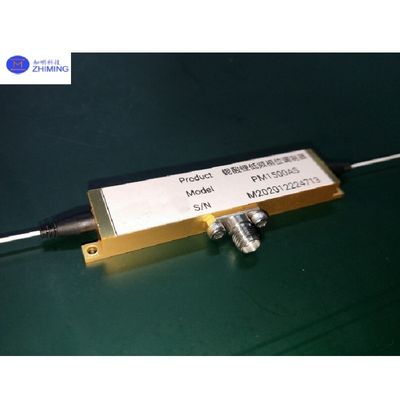

제품 소개
직선 광선 파도 안내를 기반으로 한 단계 변조기는 장치에 적용 된 전기 신호를 통해 빛 파도의 단계를 조절 할 수 있습니다. 1000nm 파장우리는 고열된 양성자 교환 (APE) 기술을 사용하여 제조 된 단일 편광 광 파도 가이드 (프로톤 교환 파도 가이드) 를 제공합니다., 높은 광전력 임계선과 우수한 양극화 안정성을 나타냅니다.
1000nm 단계 변조기는 작동 주파수에 따라 낮은 주파수 단계 변조기 (예를 들어, 100MHz) 와 높은 주파수 단계 변조기 (예를 들어, 1GHz) 로 분류될 수 있다.
낮은 주파수 단계 변조기는 고저항성 덩어리 전극 변조 구조를 사용하여 낮은 변조 주파수 (예를 들어 DC ~ 100MHz) 를 필요로하는 응용 프로그램에 적합합니다.
고주파 단계 변조기는 50Ω 임피던스 코플라이너 이동파 전극 구조를 사용하며, 높은 변조 주파수 (예를 들어, 1?? 10GHz) 에 최적화되어 있습니다.
1000nm 단계 변조기는 낮은 삽입 손실, 낮은 구동 전압, 그리고 높은 안정성을 특징으로, 광섬유 감지, 광 통신,마이크로파 광학 연결, 레이저 코헤런트 빔 결합, 그리고 더 많은.
작동 원칙
핵심 메커니즘: 전기 광학 효과
전기 신호가 모듈러의 전극에 적용되면, 그것은 양성자 교환 광파 선도체 (리?? 니오바트 같은 재료로 만들어) 내에 전기장을 만듭니다.
이 전기장은 파도 선도자의 굴절 지수를 약간 변화시킵니다.
빛은 파도 유도체를 통과하면서, 가해진 전압과 전극의 상호 작용 길이에 비례하여 그 단계가 바뀐다.
주파수 범위를 위한 설계 변형
- 낮은 주파수 단계 변조기 (예를 들어, 100MHz):
덩어리 전극 구조를 사용합니다. 전극이 짧고 간단합니다.
전기장은 전체 파도 유도기에 균일하게 영향을 미치므로 느린 또는 정적 신호 (예를 들어 DC에서 100MHz) 에 효율적입니다.
광섬유 센싱이나 느린 튜닝 시스템 같은 애플리케이션에서 정밀 제어에 이상적입니다.
- 고주파 단계 변조기 (예를 들어, 1GHz):
고속 송전선처럼 설계된 이동파 전극을 사용한다 (반압이 50Ω에 맞추어진다).
전기 신호는 전극을 따라 빛파와 동시적으로 이동하여 신호 지연 불일치를 최소화합니다.
마이크로파 광학이나 레이저 레이더와 같은 고주파 애플리케이션을 위한 초고속 단계 변조를 가능하게 합니다.
주요 성능 장점
고전력 처리: 앙일드 프로톤 교환 (APE) 파도 가이드는 강렬한 레이저 전력하에서도 광적 손상을 견딜 수 있습니다.
안정적인 양극화: 파도 가이드는 하나의 양극화를만 지원하여 원치 않는 양극화 변화의 간섭을 피합니다.
효율성: 낮은 구동 전압과 최소한의 광적 손실은 에너지 효율적인 작동을 보장합니다.
신청서
광섬유 감지
- 분산 음향/진동 감지 (DAS/DVS):인프라 모니터링을 위해 긴 섬유 팽창에서 진동 또는 스트레스의 실시간 검출을 가능하게합니다 (예를 들어 파이프 라인, 철도).
- 네
광통신
- 일관된 광학 전송:통신망에서 고용량 데이터 전송을 위한 단계 코딩 모듈화 형식 (예를 들어, QPSK, 16-QAM) 을 지원한다.
- 리다르 시스템:단계 기반 빔 스티어링이나 자동차/산업 리다르를 위한 주파수 칩링을 향상된 해상도로 가능하게 한다.
- 장점:고 주파수 변조기 (10GHz까지) 는 차세대 광 링크에서 초고속 신호 처리를 허용합니다.
마이크로파 광학
- 마이크로파 광학 링크:미세파 신호를 최소한의 왜곡으로 광 영역으로 변환합니다. 레이더, 위성 통신 및 5G/6G 무선 시스템에 매우 중요합니다.
- 광적 신호 처리:단계 기반 필터링, 지연 라인 또는 아날로그/RF 신호 조건화를 위한 주파수 혼합을 용이하게 합니다.
- 장점:이동파 전극 설계는 높은 신뢰성 RF 광 변환을 위해 넓은 대역폭과 임피던스 매칭을 보장합니다.
레이저 시스템
- 일관된 빔 결합:여러 레이저 빔을 동기화하여 산업 절단이나 방위용 용도로 높은 전력, 분산 제한 출력을 달성합니다.
양자 기술
- 양자키 분포 (QKD):안전한 양자 통신 프로토콜을 위해 광자 단계를 조절합니다.
- 광학 양자 컴퓨팅:광학 큐빗을 제어합니다.
- 장점:저전압 작동은 시스템 복잡성과 전력 소비를 줄입니다.
생체 광학 및 의료 영상
- 광적 일관성 단층 촬영 (OCT):의료 진단 (예: 망막 스캔) 에서 이미지 깊이와 해상도를 향상시킵니다.
- 장점:양극화 안정성은 생물학적 조직에서 일관된 이미지 품질을 보장합니다.
기술 사양
| 분류 | 매개 변수 | 전형적 가치 | 단위 |
| 광학적 사양 | 크리스탈 방향 | X 절단 Y 증식 리?? 니오바트, LiNbO3 | - 네 |
| 파도 가이드 제조 | 양성자 교환, 단일 양극화 | - 네 | |
| 작동 파장 | 1000 nm ± 20 | nm | |
| 삽입 손실 | ≤ 40 | dB | |
| 돼지 꼬리 양극화 멸종 비율 | ≥ 20 | dB | |
| 광적 환전 손실 | -45 | dB | |
| 전기 사양 | 작동 주파수 | DC~100M | Hz |
| 반파전 전압, Vπ | ≤ 30 | V | |
| RF 저항 | 1M | 오 | |
| RF 인터페이스 | SMA | - 네 | |
| 패키지 구성 | 입력 섬유 |
HI1060 단일 모드 섬유 또는 PM980XP 양극화 유지 (PM) 섬유 |
- 네 |
| 출력 섬유 |
HI1060 단일 모드 섬유 또는 PM980XP 양극화 유지 (PM) 섬유 |
- 네 | |
| 패키지 주택 | K5509,PM01 | - 네 |
| 분류 | 매개 변수 | 전형적 가치 | 단위 | ||
| 광학적 사양 | 크리스탈 방향 | X 절단 Y 증식 리?? 니오바트, LiNbO3 | - 네 | ||
| 파도 가이드 제조 | 양성자 교환, 단일 양극화 | - 네 | |||
| 작동 파장 | 1300 nm ± 20 | nm | |||
| 삽입 손실 | ≤ 40 | dB | |||
| 돼지 꼬리 양극화 멸종 비율 | ≥ 20 | dB | |||
| 광적 환전 손실 | -45 | dB | |||
| 전기 사양 | 작동 주파수 | 1.0 | 5.0 | 10.0 | GHz |
| 반파전 전압, Vπ | ≤ 35 | ≤ 40 | ≤ 50 | V | |
| RF 저항 | 50 | 오 | |||
| RF 인터페이스 | SMA | - 네 | |||
| 패키지 구성 | 입력 섬유 |
HI1060 단일 모드 섬유 또는 PM980XP 양극화 유지 (PM) 섬유 |
- 네 | ||
| 출력 섬유 |
HI1060 단일 모드 섬유 또는 PM980XP 양극화 유지 (PM) 섬유 |
- 네 | |||
| 패키지 주택 | PM02 | - 네 | |||
| 매개 변수 | 전형적 가치 | 단위 |
| 입력 광 전력 | ≤ 100(양성자 교환 파도 안내) | mW |
| 최대 RF 전력 | ≤ 20 | dBm |
| 작동 온도 | 0 ~ +70 | °C |
| 저장 온도 | -40 ~ +85 | °C |
| 섬유 굽기 반지름 | ≥ 50 | mm |
사용자 지정 항목 |
선택적 매개 변수 | 참고문서 |
| 낮은 삽입 손실 | ≤ 3.0 dB | |
| 낮은 반파전 전압 (Vπ) | ≤ 2.5V | PM1000 시리즈에만 사용 가능 |
| 섬유 재킷 | 아무 것도 없습니다 (고픈 섬유) | |
| 섬유 연결 장치 | 맨 섬유, FC/UPC, LC/PC, APC 등 |
기계적 도면
FAQ
Q:일반적인 응용 분야는 무엇입니까?
A:광섬유 센싱: 분산 음향 센싱 (DAS), 간섭 측정
리다르: 향상된 해상도를 위한 단계 코딩 주파수 변조
양자 통신: 양자 키 분포 (QKD) 에서 광자 단계 변조
마이크로 웨브 광학: 라디오 오버 파이버 (RoF), 레이더 신호 처리
Q:그 주요 장점 은 무엇 입니까?
A:낮은 구동 전압 (반파 전압 Vπ ≤3.0V @100MHz)
높은 편광 안정성 (멸종 비율 ≥20dB)
광주파수 호환성 (저주파수: DC~100MHz; 고주파수: 1~10GHz)
높은 광전력 허용 (입력 ≤ 100mW)
