상세 정보 |
|||
| Wafer Size: | 8 inch 6 inch 4inch 2inch | 노 구조: | 수직형 |
|---|---|---|---|
| 배치 용량: | 배치 당 150 개의 웨이퍼 | Film Uniformity: | Typically better than ±3% |
| Interface Standards: | SECS-II / HSMS / GEM | Supported Processes: | Dry & wet oxidation, N₂/H₂ annealing, RTA, alloying |
| 강조하다: | 얇은 필름 퇴적 LPCVD 산화 오븐,저산소 제어 LPCVD 산화 오븐,완전 자동화 LPCVD 산화 오븐 |
||
제품 설명
제품 개요

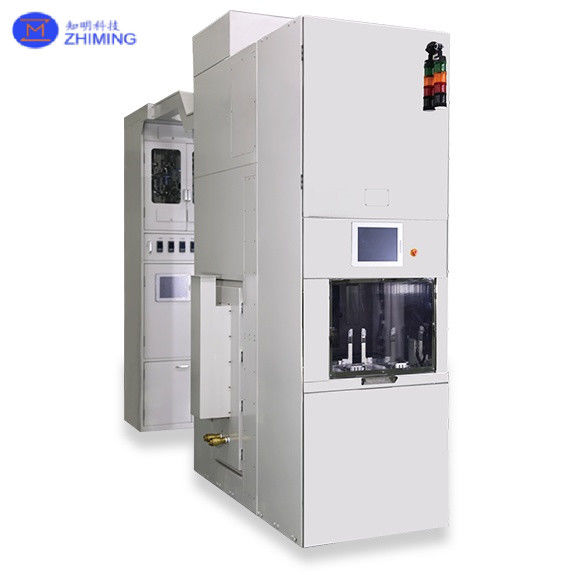

이 장비는 대량 생산을 위해 설계 된 고 효율, 완전 자동화 된 8 인치 수직 산화 LPCVD 오븐입니다. 그것은 훌륭한 필름 균일성과 반복성을 제공합니다.각종 산화를 지원합니다.이 시스템은 반도체 제조에 이상적인 MES 통합과 함께 21 카세트 자동 전송을 갖추고 있습니다.
작동 원칙

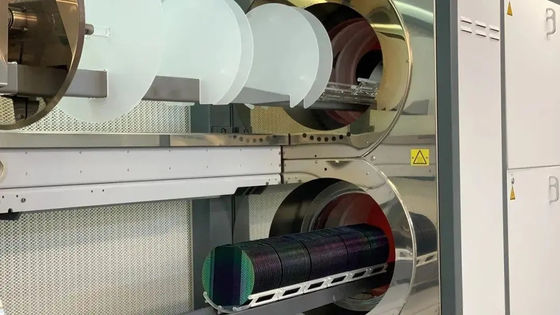

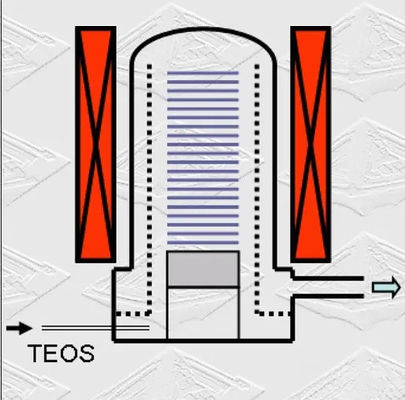

오븐은 수직 파이프 구조와 고급 저산소 미세 환경 제어 기능을 갖추고 있습니다. 특정 대기 하에서 실리콘 웨이퍼의 정밀한 산화 또는 필름 퇴적을 가능하게합니다.LPCVD (하압 화학 증기 퇴적) 과정은 폴리실리콘과 같은 고품질의 얇은 필름을 퇴적하기 위해 저압에서 전구 가스를 가열합니다., 실리콘 나트라이드, 또는 도핑된 실리콘 산화물.
칩 제조에서 저압 화학 증기 퇴적 (LPCVD) 은 다양한 목적을 위해 다양한 얇은 필름을 만드는 데 널리 사용됩니다.LPCVD는 실리콘 옥시드 및 실리콘 나이트라이드 필름을 저장하는 데 사용할 수 있습니다.또한, LPCVD는 울프스탄 또는 티타늄과 같은 금속 필름을 제조하는 데 사용됩니다.통합 회로에서 상호 연결 구조를 형성하는 데 필수적입니다..
공정 원칙

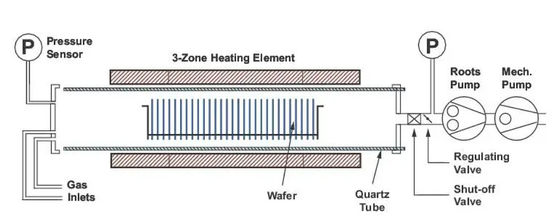

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.
가스 공급:
반응 방에 하나 이상의 기체형 전초물질 (화학적 가스) 이 들어간다.
이 단계는 일반적으로 대기 수준 이하의 낮은 압력 하에서 수행됩니다. 낮은 압력은 반응 속도를 향상시키고 균일성을 향상시키고 필름 품질을 향상시키는 데 도움이됩니다.가스 의 흐름 속도 와 압력 은 특수 제어 장치 와 밸브 로 정밀 히 제어 된다가스의 선택은 생성 된 필름의 특성을 결정합니다. 예를 들어, 실리콘 필름을 퇴적하기 위해 실라인 (SiH4) 또는 디클로로실라인 (SiCl2H2) 이 전초 물질로 사용될 수 있습니다.다른 종류의 필름에 다른 가스를 선택합니다.실리콘 산화물, 실리콘 질산화물, 금속 등
흡수:
이 프로세스는 기질 표면에 선행 가스 분자의 흡수 (예를 들어, 실리콘 웨이퍼) 를 포함합니다.흡수 는 분자가 가스 상태 에서 일시적으로 고체 표면에 붙는 상호 작용 을 가리킨다.이것은 물리적 흡수 또는 화학적 흡수를 포함 할 수 있습니다.
반응:
정해진 온도에서 흡수 된 전초 물질은 기판 표면에 화학 반응에 의해 얇은 필름을 형성합니다. 이러한 반응에는 분해, 대체 또는 감소가 포함 될 수 있습니다.선행가스의 종류와 공정 조건에 따라.
증언:
반응 제품은 기판 표면에 균일하게 퇴적하는 얇은 필름을 형성합니다.
잔류 가스의 제거:
반응하지 않은 전초물질과 기체성 부산물 (예를 들어, 실란 분해 과정에서 생성되는 수소) 은 반응 챔버에서 제거됩니다.이러한 부산물은 과정에 방해가 되거나 필름의 오염을 피하기 위해 대피해야합니다..
응용 분야
-
LPCVD 장비는 높은 온도와 낮은 압력에서 균일한 얇은 필름을 저장하는 데 사용됩니다. 웨이퍼의 대량 처리에 이상적입니다.
-
폴리 실리콘, 실리콘 나이트라이드, 실리콘 이산화 등 다양한 물질을 저장할 수 있다.
질문 및 답변
Q1: 한 팩당 몇 개의 웨이퍼를 처리할 수 있습니까?
A1: 시스템은 대량 생산에 적합한 팩당 150개의 웨이퍼를 지원합니다.
Q2: 시스템이 여러 산화 방법을 지원합니까?
A2: 예, 건조 및 습한 산화를 지원합니다 (DCE와 HCL를 포함하여), 다양한 프로세스 요구 사항에 적응 할 수 있습니다.
Q3: 시스템은 공장 MES와 인터페이스를 할 수 있습니까?
A3: 원활한 MES 통합 및 스마트 공장 운영을 위해 SECS II/HSMS/GEM 통신 프로토콜을 지원합니다.
Q4: 어떤 호환성 프로세스가 지원됩니까?
A4: 산화 외에도 N2 / H2 소화, RTA, 합금 및 LPCVD를 지원합니다. 폴리실리콘, SiN, TEOS, SIPOS 등.
