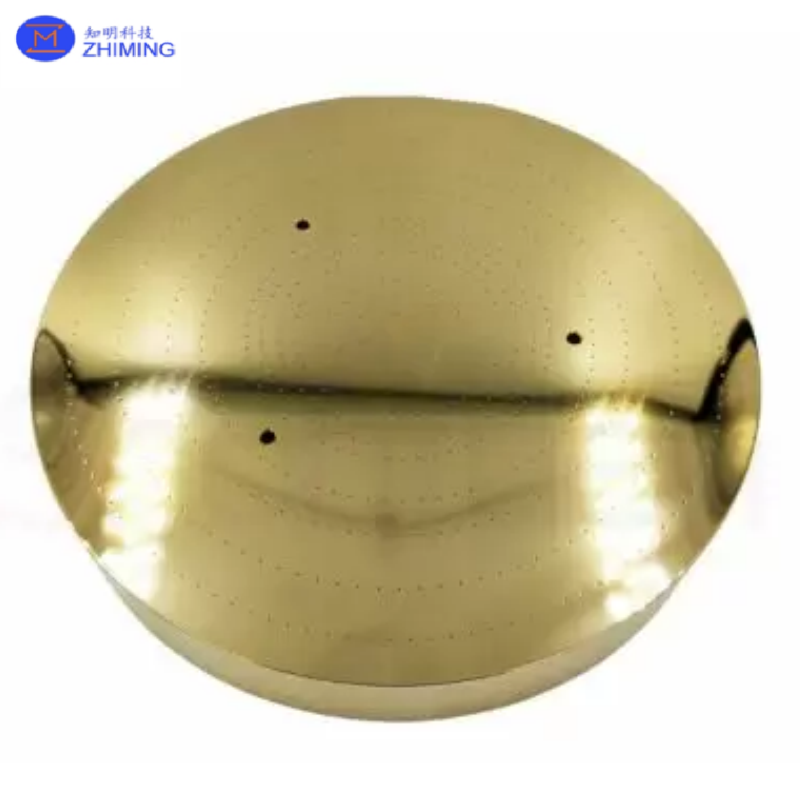

프로브 스테이션 척 제품 소개

프로브 스테이션 턱은 프로브 스테이션의 핵심 구성 요소이며, 전기 테스트 및 장치 특성화 중에 웨이퍼 또는 샘플을 지원, 보유 및 위치하도록 설계되었습니다.이것은 웨이퍼에 대한 안정적인 테스트 플랫폼을 제공합니다., 칩, 기판 및 반도체 장치, 탐사 바늘과 테스트 중인 장치 사이의 신뢰할 수있는 접촉을 보장합니다.

턱은 일반적으로 웨이퍼 탐사, 반도체 매개 변수 테스트, 고장 분석, R & D 검증 및 생산 검사에서 사용됩니다. 다른 테스트 요구 사항에 따라차크는 표준 차크로 설계 될 수 있습니다., 진공 턱, 뜨거운 턱, 또는 특수 표면 처리 및 장착 구조를 가진 맞춤 턱.

제품 기능

프로브 스테이션 턱의 주요 기능은 프로브 프로세스 동안 웨이퍼 또는 샘플을 평평하고 안정적이며 정확하게 배치하는 것입니다. 진공 흡수 또는 기계적 보유를 통해턱은 샘플의 움직임을 방지하고 전기 측정의 반복성과 정확성을 향상시킵니다..

온도 관련 테스트를 위해, 턱은 또한 측정 중에 안정적인 열 조절을 지원하기 위해 난방 모듈, 온도 센서 또는 냉각 구조와 통합 될 수 있습니다.

주요 특징

안정적인 웨이퍼 홀딩

턱 표면은 탐사 과정에서 웨이퍼 또는 샘플을 단단히 지지하도록 설계되었습니다. 진공 구멍 또는 진공 구간은 다양한 웨이퍼 크기에 대한 신뢰할 수있는 흡수를 달성하기 위해 사용자 정의 할 수 있습니다.

높은 표면 평면성

정밀 가공 및 닦는 것은 안정적인 웨이퍼 접촉과 정확한 프로브 테스트에 중요한 좋은 표면 평면성을 보장하는 데 도움이됩니다.

선택적 진공 설계

턱은 진공 구멍, 고리 모양 진공 굴곡 또는 여러 구역 진공 흡수 구조로 설계되어 다양한 표본 크기와 시험 요구 사항에 맞출 수 있습니다.

좋은 열 성능

핫 턱 애플리케이션을 위해, 좋은 열 전도성을 가진 재료는 난방 효율과 온도 균일성을 향상시키기 위해 선택할 수 있습니다.

맞춤 표면 처리

금 접착, 니켈 접착, 애노딩, 세라믹 코팅 또는 다른 보호 코팅과 같은 표면 치료는 마모 저항, 산화 저항, 전도성,또는 단열 성능.

사용자 정의 설치 인터페이스

바닥 구조, 장착 구멍, 진공 포트 및 연결 인터페이스는 고객의 프로브 스테이션 디자인에 따라 사용자 정의 할 수 있습니다.

사용 가능한 종류

사용자 정의 가능한 사양

전형적 사용법

• 웨이퍼 레벨 탐사
• 반도체 전기 테스트
• I-V / C-V 측정
• 칩 및 도어 테스트
• LED, Si, SiC, GaN, GaAs 장치 테스트
• 전원 장치 및 RF 장치 특성화
• 연구실 연구개발 및 장애 분석
• 고온 탐사선 시험

FAQ

Q1: 탐사선 턱은 무엇입니까?

프로브 스테이션 턱 (probe station chuck) 은 프로브 스테이션에서 전기 테스트 중에 웨이퍼, 칩 또는 기판을 지원하고 고정하는 데 사용되는 정밀 보유 플랫폼이다.그것은 샘플이 안정적이고 정확하게 위치하는 동안 탐사 바늘이 장치에 접촉하는 것을 유지하는 데 도움이됩니다.

Q2: 턱의 주요 기능은 무엇입니까?

주요 기능은 탐사 과정에서 웨이퍼 또는 샘플을 단단히 잡는 것입니다. 안정적인 지원, 신뢰할 수있는 진공 흡수, 정확한 위치,반도체 테스트를 위한 선택적 온도 조절.

Q3: 턱이 어떤 크기의 웨이퍼를 지원할 수 있습니까?

턱은 다음과 같은 다양한 웨이퍼 크기에 맞춤화 될 수 있습니다.2인치 3인치 4인치 6인치 8인치, 또는 고객의 요구에 따라 다른 특수 크기.
