상세 정보 |
|||
| 소재: | 탄화규소 | 표면 마감: | 한 개의 / 양측 사이드는 광택이 났습니다 |
|---|---|---|---|
| 배향: | 온축/오프축 | 표면 거칠성: | 1.2nm 이하 |
| 직경: | 50.8mm±0.38mm | EPD: | ≤1E10/cm2 |
| 저항률: | 고/저 저항 | 두께: | 330um±25um |
| 강조하다: | 2인치 실리콘 탄화물 웨이퍼,듀얼 사이드 실리콘 카바이드 웨이퍼 제조업체,6H 실리콘 카바이드 웨이퍼 |
||
제품 설명

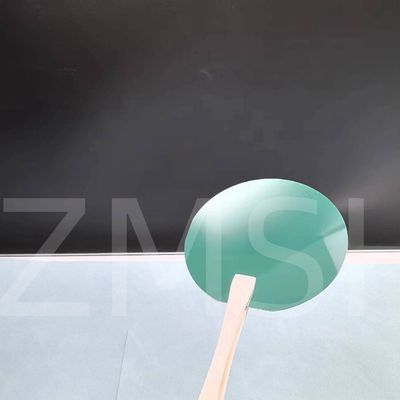

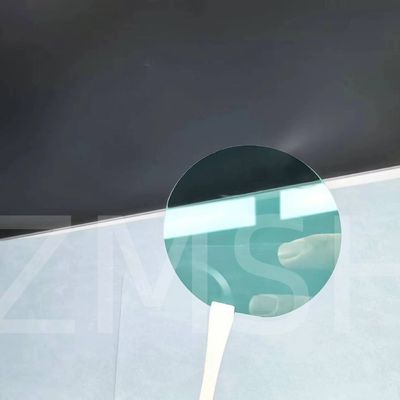

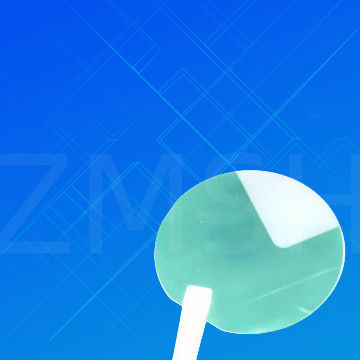

6H 실리콘 탄화물 웨이퍼 이중 면 2인치 직경 TTV Bow Warp
제품 설명:
실리콘 카바이드의 다양한 폴리모르프가 있으며 6H 실리콘 카바이드는 거의 200개의 폴리모르프 중 하나입니다.6H 실리콘 탄화물은 상업적 이익을 위해 실리콘 탄화물의 가장 흔한 변형입니다.6H 실리콘 카바이드 웨이퍼는 매우 중요합니다. 그들은 반도체로 사용될 수 있습니다.그것은 그 내구성 및 낮은 재료 비용 때문에 디스크를 절단하는 것과 같은 가시 및 절단 도구에 널리 사용됩니다.. 현대 복합 보디 갑옷과 방탄조끼에 사용된다. 또한 브레이크 디스크를 제조하는 자동차 산업에 사용된다. 큰 발사소 응용 프로그램에서,그것은 녹아있는 금속을 크라이블에 보관하는 데 사용됩니다.전기 및 전자 응용 프로그램에서의 사용은 논쟁을 필요로하지 않을 정도로 잘 알려져 있습니다. 더 나아가 그것은 전력 전자 장치, LED, 천문학, 얇은 필라멘트 피로메트리,보석우리는 6H 실리콘 카바이드 웨이퍼를 제공하고 있습니다.
| 제품 이름 | 실리콘 카바이드 기판, 실리콘 카바이드 웨이퍼, SiC 웨이퍼, SiC 기판 |
| 결정 구조 | 6H |
| 레이시 매개 변수 | 6H ((a=3.073 Å c=15.117 Å), |
| 겹치기 순서 | 6H: ABCACB, |
| 등급 | 생산급, 연구급, 가짜급 |
| 전도성 유형 | N형 또는 반 단열 |
| 밴드 간격 | 3.23 eV |
| 단단함 | 9.2 (모) |
| 열전도 @300K | 30.2~4.9 W/cm.K |
| 다이렉트릭 상수 | e(11)=e(22)=9.66 e(33)=1033 |
| 저항성 | 6H-SiC-N: 0.02~0.1 Ω·cm,6H-SiC-SI: >1E7 Ω·cm |
캐릭터:
1실리콘 카바이드 (SiC) 웨이퍼는 뛰어난 전기적 특성과 뛰어난 열 특성을 가지고 있습니다. 실리콘 카바이드 (SiC) 웨이퍼는 낮은 열 팽창을 가지고 있습니다.
2.실리콘 카바이드 (SiC) 웨이퍼는 뛰어난 경화 특성을 가지고 있습니다. 실리콘 카바이드 (SiC) 웨이퍼는 높은 온도에서 잘 작동합니다.
3.실리콘 카바이드 (SiC) 웨이퍼는 부식, 침식 및 산화에 대한 높은 저항력을 가지고 있습니다. 또한, 실리콘 카바이드 (SiC) 웨이퍼는 다이아몬드 또는 구직 지르코니아보다 더 반짝입니다.
응용 프로그램:
SiC는 다이오드, 전력 트랜지스터 및 고전력 마이크로 웨이브 장치와 같은 매우 고전압 및 고전력 장치의 제조에 사용됩니다.SiC 기반의 전원 장치는 더 빠른 전환 속도를 더 높은 전압, 기생충에 대한 저항이 낮고, 크기가 작고, 높은 온도 능력으로 인해 냉각이 덜 필요합니다.
실리콘 카바이드 (SiC-6H) - 6H 웨이퍼는 우수한 전자 특성을 가지고 있지만, 실리콘 카바이드 (SiC-6H) ∼ 6H 웨이퍼는 가장 쉽게 준비되고 연구 할 수 있습니다.
- 전력 전자제품: 실리콘 탄화물 웨이퍼는 전력 전자제품의 생산에 사용되며, 전기 자동차, 재생 에너지 시스템,그리고 산업용 장비고 열 전도성 및 낮은 전력 손실은 실리콘 탄화탄소를 이러한 응용 분야에 대한 이상적인 재료로 만듭니다.
- LED 조명: 실리콘 탄화물 웨이퍼는 LED 조명 생산에 사용됩니다.실리콘 카바이드 의 높은 강도 는 전통적인 조명 원소 보다 더 내구성 있고 오래 지속 되는 LED 를 생산 할 수 있게 해 준다.
- 반도체 장치: 실리콘 카비드 웨이퍼는 통신, 컴퓨팅,소비자 전자제품고 열 전도성 및 낮은 전력 손실은 실리콘 탄화탄소를 이러한 응용 분야에 대한 이상적인 재료로 만듭니다.
- 태양전지: 실리콘 탄화물 웨이퍼는 태양전지 생산에 사용됩니다.실리콘 카바이드의 높은 강도는 전통적인 태양 전지보다 더 내구적이고 오래 지속되는 태양 전지를 생산 할 수 있습니다..
전체적으로 ZMSH 실리콘 탄화물 웨이퍼는 다재다능하고 고품질의 제품으로 광범위한 응용 분야에 사용될 수 있습니다. 높은 열 전도성, 낮은 전력 손실,그리고 높은 강도는 높은 온도와 높은 전력 전자 장치에 대한 이상적인 재료로 만듭니다.. ≤50um의 활/구름, ≤1.2nm의 표면 거칠성, 그리고 높은/저한 저항성의 저항성,실리콘 탄화물 웨이퍼는 평평하고 부드러운 표면을 필요로 하는 모든 응용 프로그램에 대한 신뢰할 수 있고 효율적인 선택입니다.
FAQ:
Q: 이 제품의 모델 번호는 무엇입니까?
A: 이 제품의 모델 번호는 실리콘 카비드입니다.
Q: 이 제품은 어디서 왔나요?
A: 이 제품은 중국에서 왔습니다.
Q: 실리콘과 SiC의 차이는 무엇일까요?
A: 실리콘은 약 600V의 분사 전압을 가지고 있지만, SiC 기반의 장치들은 10배까지 높은 전압을 견딜 수 있습니다.더 넓은 밴드gap 재료 또한 훨씬 더 높은 온도를 견딜 수 있습니다.
Q: SiC는 반도체인가요?
A: 실리콘 탄화화물은 전기 용품에 완벽하게 적합한 반도체입니다. 특히 실리콘 용품보다 10배나 높은 높은 전압을 견딜 수 있는 능력 때문입니다..
사용자 정의:
ZMSH는 우리의 실리콘 카비드 웨이퍼에 대한 제품 사용자 정의 서비스를 제공합니다. 우리의 웨이퍼는 중국에서 공급되는 고품질의 실리콘 카비드 층으로 만들어지며 내구성과 신뢰성을 보장합니다.고객은 우리의 선택에서 선택할 수 있습니다 웨이퍼 크기와 그들의 특정 요구를 충족하기 위해 사양.
우리의 실리콘 카바이드 웨이퍼는 다양한 모델과 크기로 출시되며 모델 번호는 실리콘 카바이드입니다.
우리는 표면 마감의 범위를 제공합니다. 단면 / 쌍면 닦은, ≤1.2nm의 표면 거칠성 및 람바다 / 10의 평면성 포함합니다. 우리는 또한 높은 / 낮은 저항성 옵션을 제공합니다.당신의 요구 사항에 따라 사용자 정의 될 수 있습니다우리의 EPD는 ≤1E10/cm2입니다. 우리의 웨이퍼가 업계의 최고 표준을 충족하는지 보장합니다.
