실리콘 탄화물 웨이퍼
Created with Pixso.

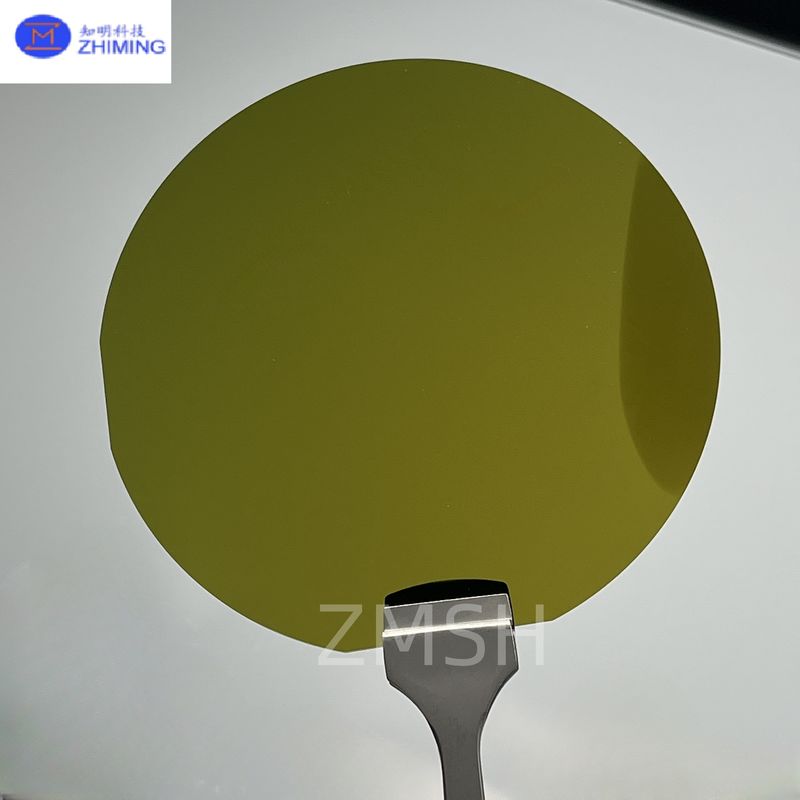

SiC 가짜 웨이퍼 (EPI) CVD 프로세스 SiC 에피택시 및 MOCVD 시스템

SiC 가짜 웨이퍼 (EPI) CVD 프로세스 SiC 에피택시 및 MOCVD 시스템

브랜드 이름: ZMSH
MOQ: 1
가격: by case
포장에 대한 세부 사항: 맞춤 상자
지불 조건: 티/티
상세 정보
원래 장소:
중국
등급:
제로 MPD 등급, 생산 등급, 연구 등급, 더미 등급
저항 4h-n:
0.015 ~ 0.028 Ω • cm
저항 4/6H-si:
≥1e7 Ω · cm
주요 아파트:
{10-10} ± 5.0 ° 또는 둥근 모양
TTV/보우/워프:
≤10μm /≤10μm /≤15μm
거:
광택 Ra≤1 nm / cmp ra≤0.5 nm
공급 능력:
경우에 따라
강조하다:

CVD 프로세스에 사용되는 SiC 인형 웨이퍼

,

MOCVD 시스템용 EPI SiC 웨이퍼

,

실리콘 카비드 에피타시 웨이퍼

제품 설명

SiC 에피타시얼 웨이퍼 개요

SiC 에피타시얼 웨이퍼는 이제 SiC 산업에서 가장 진보된 형태 요소로 떠오르고 있습니다. 재료 과학과 제조 능력의 최첨단 부분을 대표합니다.8?? SiC 에피타시얼 웨이퍼는 장치 한 대의 비용을 낮추는 동시에 전력 장치 생산을 확장하는 데 비교할 수 없는 기회를 제공합니다..



전동차, 신재생 에너지, 산업용 전력 전자기기에 대한 수요가 전 세계적으로 계속 증가함에 따라 웨이퍼는 새로운 세대의 SiC MOSFET, 다이오드,그리고 더 높은 처리량을 가진 통합 전력 모듈, 더 나은 생산성, 그리고 더 낮은 제조 비용.

넓은 대역 간격 특성, 높은 열전도성, 그리고 특별한 분해 전압으로, SiC 웨이퍼는 첨단 전력 전자제품에서 새로운 수준의 성능과 효율성을 열고 있습니다.



SiC 가짜 웨이퍼 (EPI) CVD 프로세스 SiC 에피택시 및 MOCVD 시스템 0SiC 가짜 웨이퍼 (EPI) CVD 프로세스 SiC 에피택시 및 MOCVD 시스템 1






SiC 에피타시얼 웨이퍼 의 제조 방법



SiC 대각색 웨이퍼를 제조하려면 차세대 CVD 원자로, 정밀한 결정 성장 제어 및 초평한 기판 기술이 필요합니다.

  1. 기판 제조
    단결성 SiC 기판은 고온 수블리메이션 기술을 통해 생산되고 그 후 나노미터 이하의 거칠성으로 닦습니다.

  2. CVD 에피타시얼 성장
    첨단 대용량 CVD 도구는 ~ 1600 °C에서 작동하여 고품질의 SiC 대각층을 8 ′′ 기판에 저장하며, 더 큰 영역을 처리하기 위해 최적화된 가스 흐름과 온도 균일성을 제공합니다.

  3. 맞춤형 도핑
    N형 또는 P형 도핑 프로파일은 300mm 웨이퍼 전체에 높은 균일성을 가지고 만들어집니다.

  4. 정밀 측정
    균일성 제어, 결정 결함 모니터링 및 현장 프로세스 관리는 웨이퍼 중심에서 가장자리까지 일관성을 보장합니다.

  5. 포괄적 인 품질 보장
    각 웨이퍼는 다음을 통해 검증됩니다.

    • AFM, 라만, XRD

    • 전체 웨이퍼 결함 매핑

    • 표면 거칠성 및 워크 분석

    • 전기적 특성 측정


사양

  등급   8인치N형 SiCSubstrate
1 다형 -- 4HSiC
2 전도성 타입 -- N
3 직경 mm 2000.00±0.5mm
4 두께 700±50μm
5 크리스탈 표면 방향 축 학위 40.0° ± 0.5° 방향으로
6 크리치 깊이 mm 1~1.25mm
7 톱니 방향 학위 ±5°
8 저항성 (평균) Ωcm NA
9 TTV NA
10 LTV NA
11 굴복 NA
12 워프 NA
13 MPD cm-2 NA
14 TSD cm-2 NA
15 BPD cm-2 NA
16 TED cm-2 NA
17 EPD cm-2 NA
18 외계인종 -- NA
19 SF (BSF) 2x2mm 그리드 사이즈 % NA
20 TUA ((총 사용 가능한 면적) ((2x2mm 그리드 크기) % NA
21 NominalEdge 배제 mm NA
22 시각적 스크래치 -- NA
23 스크래치 누적 길이 ((SiSurface) mm NA
24 SiFace -- CMP 폴리스
25 CFace -- CMP 폴리스
26 표면 경직성 (Siface) nm NA
27 표면 경직성 (면) nm NA
28 레이저 표시 -- CFace, Notch 위
29 엣지칩 (Front&backSurfaces) -- NA
30 헥스플릿 -- NA
31 균열 -- NA
32 입자 (≥0.3um) -- NA
33 오염된 지역 (물룩) -- 아무 것도 없습니다: 양쪽 얼굴
34 잔류금속 오염 (ICP-MS) 원자/cm2 NA
35 에지 프로파일 -- 샴퍼, R형
36 포장 -- 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너






신청서

 SiC 에피타시얼 웨이퍼는 다음과 같은 부문에서 신뢰할 수있는 전력 장치의 대량 생산을 가능하게합니다.

  • 전기차 (EV)
    트랙션 인버터, 탑재 충전기, DC/DC 변환기

  • 재생 에너지
    태양 전지 인버터, 풍력 전력 변환기

  • 산업용 드라이브
    효율적인 모터 드라이브, 서보 시스템.

  • 5G / RF 인프라
    전력 증폭기와 RF 스위치

  • 소비자 전자제품
    콤팩트하고 효율적인 전원 공급 장치


자주 묻는 질문 (FAQ)

18 ′′ SiC 웨이퍼의 장점은 무엇일까요?
그들은 더 많은 웨이퍼 면적과 공정 생산량을 통해 칩 당 생산 비용을 크게 줄입니다.



28 ̊ SiC 생산은 얼마나 성숙한가?
8 ′′는 선별 업계 리더와 함께 파일럿 생산에 진출하고 있습니다. 우리의 웨이퍼는 이제 R&D 및 볼륨 램프에 사용할 수 있습니다.



3도핑과 두께를 사용자 정의 할 수 있습니까?
네, 도핑 프로파일과 에피 두께의 완전한 사용자 정의가 가능합니다.



4기존의 공장은 8 ′′ SiC 와이퍼와 호환되는가?
전체 8 ̊ 호환성을 위해 소규모 장비 업그레이드가 필요합니다.



5일반적인 납품시간은 얼마죠?
초기 주문은 6~10주, 반복 주문은 더 짧습니다.



6어떤 산업이 8C를 가장 빨리 도입할까요?
자동차, 신재생 에너지 및 네트워크 인프라 부문
