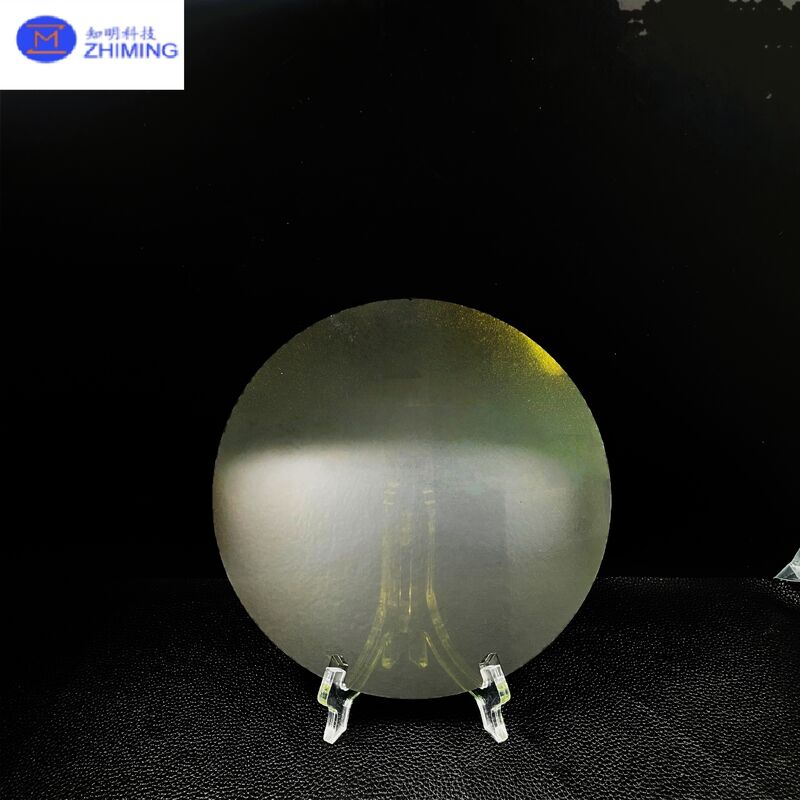

8인치 탄화규소(SiC) 에피 택셜 웨이퍼는 차세대 전력 반도체에 사용되는 고성능 반도체 소재입니다. 고품질 8인치 SiC 기판 위에 성장된 에피 택셜 층은 첨단 화학 기상 증착(CVD) 기술을 사용하여 정밀한 두께, 도핑 제어 및 우수한 결정 품질을 달성합니다.
기존 실리콘 웨이퍼와 비교하여 SiC 에피 택셜 웨이퍼는 뛰어난 전기적, 열적, 기계적 특성을 제공하여 고전압, 고주파 및 고온 애플리케이션에 이상적입니다.
SiC 에피 택셜 층은 고온 CVD 공정을 통해 연마된 SiC 기판 위에 증착됩니다. 성장 과정에서:
이 에피 택셜 층은 소자 제작을 위한 활성 영역 역할을 하여 항복 전압 및 온 저항과 같은 소자 성능을 정밀하게 제어할 수 있습니다.
| 항목 | 사양 |
|---|---|
| 웨이퍼 직경 | 8인치 (200mm) |
| 기판 종류 | 4H-SiC |
| 전도 유형 | N형 / 반절연 |
| 에피 두께 | 5 – 100 μm (맞춤 가능) |
| 도핑 농도 | 1E14 – 1E19 cm⁻³ |
| 두께 균일성 | ≤ ±5% |
| 표면 거칠기 | Ra ≤ 0.5 nm |
| 결함 밀도 | 낮은 마이크로파이프 밀도 |
| 방향 | 4° 오프 축 또는 온 축 |
8인치 SiC 에피 택셜 웨이퍼는 다음과 같은 고급 전력 및 RF 장치에 널리 사용됩니다.
8인치 SiC 에피 웨이퍼 생산에는 다음이 포함됩니다.
A: 기판은 기본 재료이고, 에피 택셜 층은 소자가 제작되는 기능성 층입니다.
A: 예, 소자 요구 사항에 따라 두께와 도핑 농도를 모두 맞춤 설정할 수 있습니다.
A: 더 큰 웨이퍼 크기는 생산 효율성을 향상시키고 장치당 비용을 절감하여 대량 생산을 지원합니다.
