4H N형 반형 SiC 웨이퍼 6인치 12인치 SiC 웨이퍼 SiC 기판 ((0001) 이중 면 닦은 Ra≤1 nm 사용자 정의

4H N형 Semi형 SiC 웨이퍼 6인치 ((0001) 듀얼 사이드 폴리스 Ra≤1 nm 커스터마이징

12인치 SiC 웨이퍼 4H N형 반형 SiC 웨이퍼의 설명:

12인치 6인치 SiC 웨이퍼 실리콘 카바이드 (SiC) 웨이퍼와 기판은 실리콘 카바이드로 만든 반도체 기술에 사용되는 특수 재료입니다.고열전도성으로 알려진 화합물, 우수한 기계적 강도, 그리고 넓은 대역 간격. 예외적으로 단단하고 가벼운, SiC 웨이퍼와 기판은 높은 전력 제조를 위한 견고한 기초를 제공합니다.고주파 전자 장치, 예를 들어 전력 전자제품 및 전파 부품.

12인치 6인치 SiC 웨이퍼 4H N형 반형 SiC 웨이퍼의 특징:

1.12인치 6인치 SiC 웨이퍼고전압 내구성: SiC 웨이퍼는 Si 물질에 비해 10배 이상의 붕괴장 강도를 가지고 있습니다.이것은 더 낮은 저항성 및 더 얇은 드리프트 층을 통해 더 높은 분해 전압을 달성 할 수 있습니다.동일한 전압 내구성에서 SiC 웨이퍼 전력 모듈의 온 상태 저항 / 크기는 Si의 1/10에 불과하며, 이는 전력 손실을 크게 줄입니다.
2.12인치 6인치 SiC 웨이퍼고 주파수 내구성: SiC 웨이퍼는 꼬리 전류 현상을 나타내지 않으며 장치의 전환 속도를 향상시킵니다.더 높은 주파수와 더 빠른 스위칭 속도.
3.12인치 6인치 SiC 웨이퍼고온 내구성: SiC 웨이퍼의 대역 간격 너비는 Si의 3배이며, 결과적으로 더 강한 전도성이 있습니다. 열 전도성은 실리콘의 4-5배,그리고 전자 포화 속도는 Si의 2-3배입니다., 작동 빈도를 10배 증가시킬 수 있습니다. 높은 녹는점 (2830°C, 1410°C에서 Si의 약 2배),SiC 웨이퍼 장치는 현재 누출을 줄이는 동시에 작동 온도를 크게 향상시킵니다..

12인치 6인치 SiC 웨이퍼의 형태 4H N형 반형 SiC 웨이퍼:

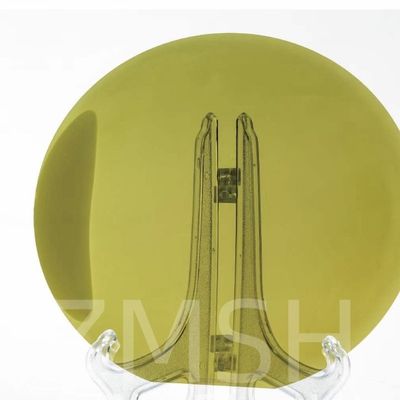

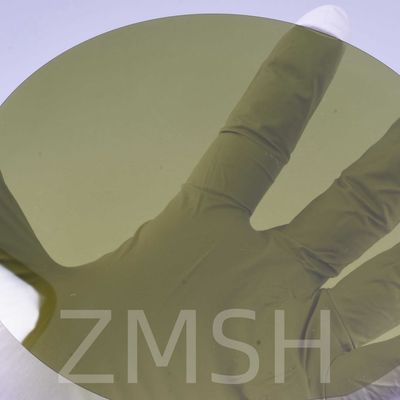

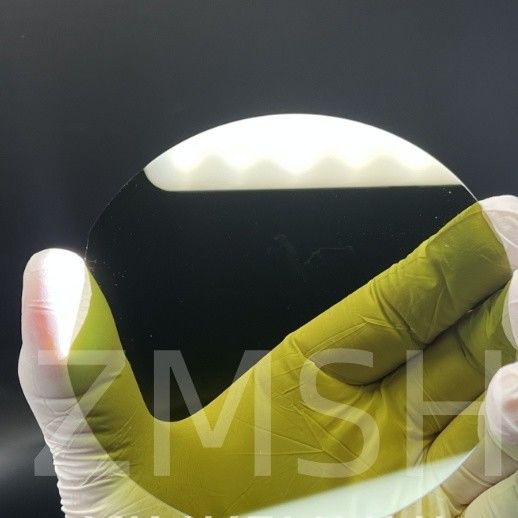

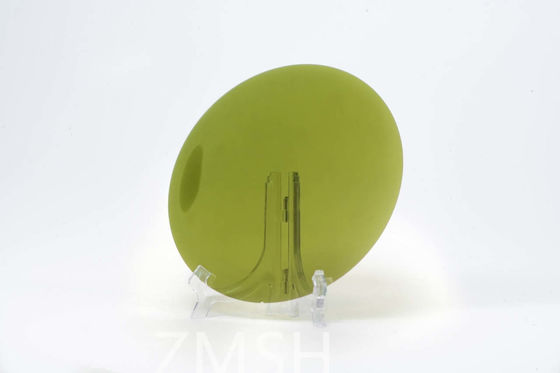

12인치 6인치 SiC 웨이퍼 4H N형 반형 SiC 웨이퍼의 사진:

12인치 6인치 4H N형 반형 SiC 웨이퍼의 적용:

• GaN 에피택시 장치

• 광전자 장치

• 고주파 장치

• 고전력 장치

• 고온 장치

• 빛 발산 다이오드

응용 사진 12인치 6인치 4H N형 반형 SiC 웨이퍼:

사용자 정의:

우리의 제품 사용자 정의 서비스는 당신이 당신의 특정 필요에 맞게 실리콘 탄산 웨이퍼를 조정할 수 있습니다.우리는 당신의 전도성 요구 사항을 충족하기 위해 실리콘 카비드 계층을 조정하고 당신의 정확한 사양을 충족하는 카비드 실리콘 웨이퍼를 제공할 수 있습니다우리의 제품 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.

질문과 답변:

Q: SiC 웨이퍼의 크기는?
A: 우리의 표준 웨이퍼 지름은 25.4 mm (1 인치) 에서 300 mm (11.8 인치) 사이즈까지 다양합니다.웨이퍼는 다양한 두께와 방향에서 닦은 면과 닦이지 않은 면으로 생산될 수 있으며, 도판트를 포함할 수 있습니다.
Q: 왜?SiC와이퍼가 비싸지?
A: SiC를 생성하기 위한 수비 과정은 2,200 ̊C까지 도달하기 위해 상당한 에너지를 필요로 하며, 최종 사용 가능한 볼은 길이 25mm를 넘지 않으며 성장 시간은 매우 길다.
Q:SiC 웨이퍼를 만드는 방법?A:이 과정은 실리카 모래와 같은 원료를 순수한 실리콘으로 변환하는 것을 포함합니다.결정들을 얇게 썰어, 평면 디스크, 반도체 장치에 사용하기 위해 웨이퍼를 청소하고 준비합니다.
