상세 정보 |
|||
| 직경: | 25-500μm | 길이: | 표준 1m, 최대 30m |
|---|---|---|---|
| 열전도성: | ~22W/m·K | 투과율: | >80%(400-3000nm) |
| 굴절률: | ~1.7 @ λ=1.55μm | 파이버 오리엔테이션: | a축, c축 |
| 강조하다: | a축 YAG 섬유,광통신망 YAG 섬유,2200 MPa YAG 섬유 |
||
제품 설명

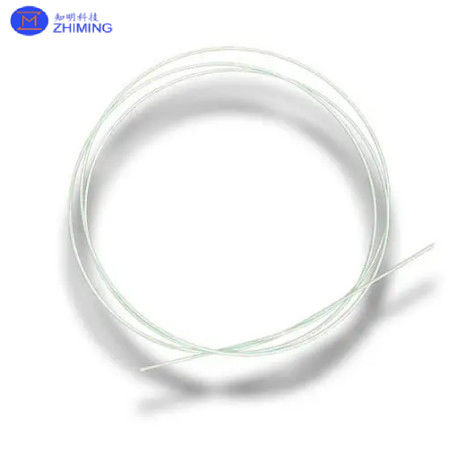

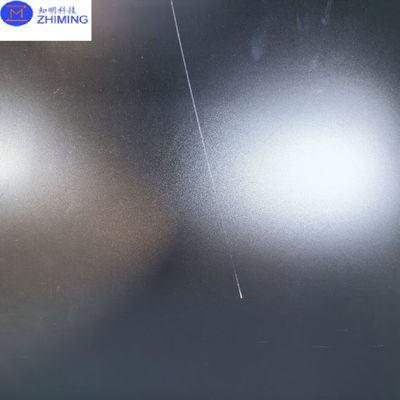

광통신망용 YAG 섬유 팽창 강도 >2200 MPa 직선 25-500 μm a축, c축
요약
YAG (이트륨 알루미늄 그라넷) 섬유는 매우 내구적이고 다재다능한 재료로 광 통신 네트워크, 센서 애플리케이션,고전력 레이저 시스템이 섬유는 뛰어난 열 특성과 높은 견고성으로 알려져 있으며 견고하고 신뢰할 수있는 광학 구성 요소가 필요한 환경에서 선호되는 선택입니다.여기에 설명 된 YAG 섬유는 2200 MPa를 초과하는 팽창 강도를 자랑하며 다양한 섬유 지향에 호환성을 제공합니다., a축 및 c축 구성을 포함하여 사용자 지정 사양에 적응 할 수 있기 때문에 광섬유의 고급 응용 프로그램에 적합합니다.고온 감지 및 광전력 전송을 포함하여.
재산
다음 섹션에서는 YAG 섬유 1 및 섬유 2의 특성에 대한 자세한 내용을 제공합니다.
-
직경: YAG 섬유의 지름은 25 ~ 500 미크로미터 사이이며, 애플리케이션 요구 사항에 따라 섬유 선택에 유연성을 제공합니다.Fiber 2는 25μm에서 시작하여 더 미세한 범위를 제공합니다., 정확한 섬유 크기를 요구하는 응용 프로그램에 적합합니다.
-
길이: 섬유 길이는 표준 및 사용자 정의 옵션에 따라 다릅니다. 섬유 1는 표준 길이가 30cm이며 최대 길이는 1m이며, 섬유 2는 확장 된 길이를 제공합니다.1m에서 표준화되고 최대 30m까지 사용자 정의 할 수 있습니다., 더 광범위한 네트워크 설치를 지원합니다.
-
녹는점: YAG 섬유는 높은 녹는 지점을 가지고 있으며 극한 온도 환경에서 회복력을 향상시킵니다. 섬유 1은 2130 °C의 녹는 지점에 도달합니다.섬유 2는 2072°C의 약간 낮은 문턱을 가지고 있습니다..
-
열전도성: 섬유 1은 약 22 W/m·K의 높은 열 전도성으로 구별되며 효율적인 열 방출을 촉진합니다.이것은 높은 전력 및 온도 민감한 애플리케이션에 대한 이상적인 선택.
-
전염성: 두 섬유 모두 400-3000nm의 넓은 파장 스펙트럼에서 80%를 초과하는 송출도를 나타냅니다.최소 신호 손실을 보장하고 더 먼 거리에 강한 신호 무결성을 유지.
-
도핑 이온: 섬유 1은 Cr3 + 및 Mn2 + 이온을 포함한 사용자 정의 가능한 도핑 옵션을 지원하며 조정 가능한 레이저와 같은 고급 응용 프로그램에 특화된 광학적 특성을 가능하게합니다.도핑 이온을 포함하지 않습니다., 순수한 YAG 섬유가 바람직한 애플리케이션을 위한 서비스.
-
섬유 지향: 섬유 지향은 특정 애플리케이션 요구 사항을 충족시키기 위해 다양합니다. 섬유 1은 <111>, <110> 및 <100> 구성의 지향을 제공하며, 섬유 2는 a축 및 c축 지향을 지원합니다.각종 광학적 구성에서 맞춤형 성능을 가능하게 합니다..
-
굴절 지수: 섬유 1은 통신 표준에 맞춰 1.55μm의 파장에서 약 1.7의 굴절 지수를 유지합니다.섬유 2는 굴절 지수를 지정하지 않지만 대부분의 광 전송 애플리케이션에 적합합니다..
-
팽창 강도: 섬유 2는 2200 MPa 이상의 상당한 팽창 강도를 가지고 있으며, 내구성과 기계적 스트레스에 대한 저항성을 보장하여 까다로운 환경에 적합합니다.섬유 1 ′′의 팽창 강도는 불특정입니다사용 사례에 따라 맞춤화 될 수 있음을 시사합니다.
-
손실: 300μm에서 미터당 10 dB 이하의 손실 수준으로, Fiber 2는 낮은 저하율을 제공하여 긴 거리에서 신호 품질을 향상시킵니다.이 특징은 고효율 통신 네트워크에 매우 중요합니다..
-
5초 간 격자: 섬유 2는 맞춤형 페르모초초 격자 옵션을 제공하여 맞춤형 빛 전파 특성을 요구하는 응용 프로그램에서 정확한 파장 관리를 허용합니다.섬유 1는 페르모세컨드 격자를 포함하지 않습니다..
| 매개 변수 | 섬유 1 | 섬유 2 |
| 직경 | 100~500μm | 25~500μm |
| 길이 | 표준 30cm, 최대 1m | 표준 1m, 최대 30m |
| 녹는점 | 2130°C | 2072°C |
| 열전도성 | ~ 22W/m·K | 제1호 |
| 전염성 | > 80% (400-3000 nm) | > 80% (400-3000 nm) |
| 도핑 이온 | Cr3+, Mn2+ (개인화) | 제1호 |
| 섬유 지향 | <111>, <110>, <100 | a축, c축 |
| 굴절 지수 | ~1.7 @ λ=1.55 μm | 제1호 |
| 팽창 강도 | 제1호 | >2200 MPa |
| 손실 | 제1호 | < 10 dB (m, 300 μm) |
| 5초 간 격자 | 제1호 | 사용자 정의 |
| 신청서 | 고온 감지, 조정 가능한 레이저 | 광섬유 센서, 광섬유 격자, 광전력 전송 등 |
응용 프로그램
YAG 섬유의 독특한 특성 때문에 다양한 첨단 응용 분야에 적합합니다.
-
고온 감지: YAG 섬유, 특히 Fiber 1의 높은 열전도성과 녹는점은 높은 온도 감지 응용 프로그램에 이상적입니다.그리고 온도 저항성이 중요한 환경.
-
튜닝 가능한 레이저: Fiber 1에서 도핑 이온을 사용할 수 있는 옵션으로 YAG 섬유는 조정 가능한 레이저를 만들 수 있으며, 분광, 재료 처리,변광파 출력을 필요로 하는 의료 장비.
-
광통신망: 섬유 2는 높은 팽창 강도와 낮은 손실로 광 통신 네트워크에서 사용하기에 최적화되었습니다.내구성 및 전송 효율성 때문에 최소 신호 저하와 함께 장거리 데이터 전송에 적합합니다..
-
섬유 센서: Fiber 1과 Fiber 2 모두 광섬유 센서에서 구성 요소로 작용할 수 있습니다. 긴장, 온도, 압력을 모니터링하기 위해서요.일반적으로 구조 건강 모니터링 및 산업 감지 응용 프로그램에서 사용됩니다..
-
섬유 썰매: Fiber 2의 커스터마이징 가능한 페름토초간 격자, 고정도 광적 필터링이 필요한 응용 프로그램에서 유용한 빛 전송 특성에 대한 정확한 제어,예를 들어, 통신과 센싱.
-
광전력 전송: 탄력성 및 뛰어난 열 특성으로 인해 YAG 섬유는 또한 높은 광전력 전송이 필요한 응용 프로그램에 적합합니다.전력집약적인 설정에서 안정성과 효율성을 보장합니다..
질문 및 답변
Q1: 광 통신 네트워크에서 YAG 섬유를 사용하는 주요 장점은 무엇입니까?
A1: YAG 섬유는 높은 팽성 강도 (2200 MPa 이상 섬유 2), 넓은 전파 스펙트럼 및 열 스트레스에 대한 저항력으로 유명합니다.이 특성 들 은 내구성 을 요구 하는 환경 에 이상적 으로 사용 할 수 있게 한다, 효율성, 고온에 대한 탄력성, 장거리 데이터 전송 및 네트워크 설비에서 신뢰할 수있는 성능을 보장합니다.
Q2: YAG 섬유는 특정 파장 애플리케이션에 맞춤화 될 수 있습니까?
A2: 예, YAG 섬유는 도핑 이온을 조정하여 특정 애플리케이션에 맞게 조정할 수 있습니다. (Cr3+와 Mn2+ 이온과 함께 Fiber 1에서 볼 수 있듯이) 그리고 Fiber 2에서 femtosecond gratings를 사용하여이러한 기능은 광학적 특성을 사용자 정의 할 수 있습니다., 파장 선택성을 포함하여 YAG 섬유는 조정 가능한 레이저와 정밀한 감지 응용 프로그램에 다재다능합니다.
Q3: YAG 섬유의 높은 녹는점은 고온 환경에서 응용에 어떻게 영향을 미치나요?
A3: 녹는점이 2000°C를 초과하는 YAG 섬유는 열 분해에 높은 저항성을 가지고 있어 극한 온도 환경에서 사용하기에 적합합니다.예를 들어 고온 산업 공정이나 열 저항이 중요한 항공 우주 응용 프로그램.
Q4: Fiber 2에서 사용자 정의 가능한 페름토초 격렬의 이점은 무엇입니까?
A4: 페트 초초 격자 는 섬유 내 의 빛 전파 특성 의 정밀 한 제어 를 가능하게 하며, 정확 한 파장 필터링 및 신호 관리 를 필요로 하는 응용 프로그램 을 가능하게 한다.이 커스터마이징은 통신 및 고해상도 감지에 특히 유용합니다., 신호의 무결성이 필수적입니다.
Q5: Fiber 2의 높은 팽성 강도는 광 통신에서의 성능에 어떤 방식으로 도움이 될까요?
A5: 2200 MPa 이상의 팽창 강도는 Fiber 2에 뛰어난 내구성 및 기계적 스트레스에 대한 저항을 제공합니다.부러지는 위험을 줄이고 어려운 설비에서 성능을 유지합니다이 강도는 야외 배치, 해저 케이블 및 다른 까다로운 네트워크 환경에 적합합니다.
Q6: YAG 섬유를 낮은 온도 응용 프로그램에서 사용하는 데 제한이 있습니까?
A6: YAG 섬유는 고온과 높은 스트레스 환경에서 매우 잘 작동하지만,높은 열전도성은 열성능이 덜 중요한 낮은 온도 애플리케이션에 필요하지 않을 수 있습니다.이러한 경우, 낮은 온도 작동에 최적화된 다른 섬유 유형은 비용 효율성이 높을 수 있습니다.
Q7: YAG 섬유의 열전도성은 고전력 광학 전송 애플리케이션에 어떻게 도움이 될까요?
A7: 높은 열 전도성 (Fiber 1에서 ~ 22 W / m · K) 은 고전력 광 전송 중에 효율적인 열 분비를 허용하여 열 손상의 위험을 줄이고 안정성을 향상시킵니다.이 속성은 높은 광력이 먼 거리에 전송되는 응용 프로그램에서 필수적입니다., 일관된 성능을 보장합니다.
Q8: 파이버 2는 정확한 파장 필터링이 필요한 애플리케이션에 적합합니까?
A8: 네, Fiber 2 ′′의 커스터마이징 가능한 페르모초인 격자특정 파장 필터링이 필요한 애플리케이션에 훌륭한 선택입니다., 예를 들어 통신 및 센서 시스템에서 정확성이 중요합니다.
Q9: YAG 섬유 응용 프로그램에서 가장 많은 이익을 얻는 산업은 무엇입니까?
A9: 통신, 항공, 의료 기술, 산업 제조 및 환경 모니터링을 포함한 산업은 YAG 섬유의 내구성, 열 저항성,그리고 사용자 정의 옵션이러한 부문은 종종 극한 조건에 견딜 수 있는 고성능 섬유를 필요로 하며 일관된 결과를 제공합니다.
결론
YAG 섬유는 다양한 특성을 가지고 있으며, 특히 고 스트레스 및 고 온도 환경에서 고급 광학 응용 프로그램을 제공합니다. 조정 가능한 레이저에 사용되든,광통신망, 또는 고전력 애플리케이션, YAG 섬유의 탄력성과 적응력은 현대 기술 기반 산업의 요구를 충족시키는 솔루션을 제공합니다.
