상세 정보 |
|||
| 직경: | 100~500μm | 길이: | 표준 30cm, 최대 1m 표준 1m, 최대 30m |
|---|---|---|---|
| 녹는점: | 2130°C | 열전도성: | ~22W/m·K |
| 투과율: | >80%(400-3000nm) | 도핑 이온: | Cr³⁺, Mn²⁺(맞춤형) |
| 굴절률: | ~1.7 @ λ=1.55μm | ||
| 강조하다: | 1.55μm YAG 광섬유 센서,이트륨 알루미늄 그라넷 광섬유 센서 |
||
제품 설명

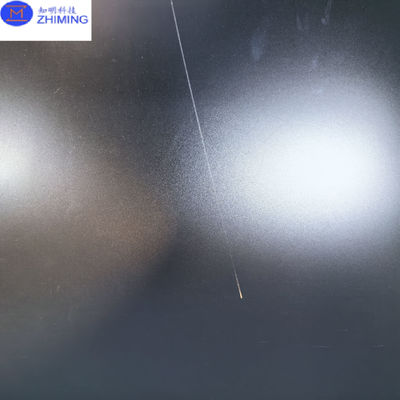

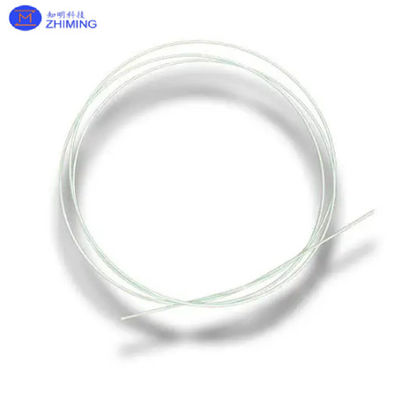

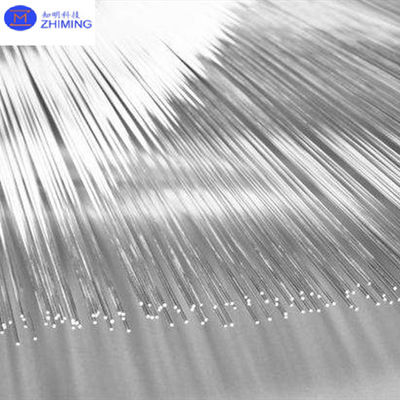

유트륨 알루미늄 그라넷 YAG 광섬유 센서 광섬유 지름 100-500 μm 굴절 지수 ~1.7 @ λ=1.55 μm
요약
이트륨 알루미늄 그라넷 (YAG) 섬유는 뛰어난 열 탄력성, 강도 및 광학적 특성을 인정받으며 고급 광학 감지, 고전력 애플리케이션,그리고 산업용이 독특한 섬유 유형은 높은 온도와 상당한 기계적 스트레스에 견딜 수 있도록 설계되어 광 통신 네트워크와 같은 까다로운 환경에서 신뢰할 수있는 구성 요소입니다.고온 모니터링2가지 버전으로 제공되며, 각 섬유는 특정 애플리케이션에 적합한 독특한 특성을 제공합니다.향상된 성능을 위해 사용자 정의 가능한 기능을 포함하여YAG 섬유의 다재다능성과 내구성은 높은 신뢰성을 필요로 하는 광학적 구성 요소를 필요로 하는 광범위한 산업을 지원합니다.
재산
섬유 1과 섬유 2다양한 응용 필요를 충족하는 몇 가지 독특한 물리적 및 광학적 특성을 나타냅니다. 다음은 그들의 특성에 대한 개요입니다.
-
직경: 양쪽 섬유는 섬유 2의 지름 25-500μm와 섬유 1의 지름 100-500μm의 범위에서 유연성을 제공하여 사용자가 특정 설비에 최적의 지름을 선택할 수 있습니다.더 넓은 또는 더 정확한 광 경로를 요구하는지 여부.
-
길이: 파이버 1는 표준 길이 30cm로 제공되며 최대 1m까지 확장 할 수 있으므로 지역 감지 또는 컴팩트 설치에 이상적입니다. 파이버 2는 더 긴 옵션을 제공합니다.표준 1m 길이로 최대 30m까지 사용자 정의 할 수 있습니다.대용량 시설의 분산 센싱과 같은 광범위한 범위를 필요로하는 응용 프로그램에 적합합니다.
-
녹는점: 유연 1의 녹는점 2130°C와 유연 2의 녹는점 2072°C로 YAG 섬유는 구조적 무결성을 손상시키지 않고 고온 환경에서 작동 할 수 있습니다.극심한 산업 환경에서 적용하기에 적합합니다..
-
열전도성: ~ 22 W/m·K의 섬유 1 ̊s 열 전도성은 고전력 응용 프로그램 및 급속한 온도 변화와 환경에 필수적인 효율적인 열 방출을 보장합니다.이 특성 은 열 스트레스 아래 에서도 일관성 있는 성능 에 기여 합니다, 열로 인한 손상의 위험을 줄입니다.
-
전염성: 두 섬유 모두 폭 넓은 파장 스펙트럼 (400~3000nm) 에서 80% 이상의 송출성을 자랑하며 선명하고 효과적인 빛 전송을 가능하게 합니다.이 높은 송속도는 다양한 광학 응용 프로그램에서 효율적인 데이터 전송과 에너지 전파를 보장합니다..
-
도핑 이온: Cr3+와 Mn2+와 같은 이온으로 섬유 1에 맞춤형 도핑을 통해 광학적 특성을 수정 할 수 있습니다.파장 선택이 필요한 조정 가능한 레이저와 같은 응용 프로그램에 적합합니다.섬유 2에는 도핑 이온이 포함되어 있지 않아 더 중립적인 광적 성능을 제공합니다.
-
섬유 지향: 파이버 1에 대한 <111>, <110>, <100>와 같은 오리엔테이션 옵션과 파이버 2에 대한 a축 및 c축 옵션으로 YAG 섬유는 특정 구조 및 광학 정렬 요구 사항에 맞게 조정 될 수 있습니다.,다양한 기술 설정을 위한 성능 최적화
-
굴절 지수: 섬유 1은 파장 1.55μm에서 약 1.7의 굴절 지수를 가지고 있으며, 최소한의 신호 왜곡과 효율적인 빛 지도를 위해 통신 표준에 부합합니다.섬유 2는 굴절 지수를 지정하지 않습니다., 다양한 광학 애플리케이션에 대한 유연성을 나타냅니다.
-
팽창 강도: 섬유 2 ′′의 팽창 강도는 2200 MPa를 초과하여 특별한 내구성 및 기계적 스트레스에 대한 저항을 제공하며 거친 환경에서 응용하기에 이상적입니다.이 높은 팽창력 은 섬유 가 신체적 스트레스 를 겪을 수 있는 환경 에서 오래 살 수 있고 신뢰성 을 향상 시킨다.
-
손실: 300μm 지름의 미터 당 10 dB 이하의 손실률으로, Fiber 2는 낮은 저하를 제공하여 긴 거리에 높은 신호 무결성을 보장합니다.이 낮은 손실은 특히 안정적인, 장거리 데이터 전송
-
5초 간 격자: 섬유 2는 사용자 정의 가능한 페르모초초 격자를 지원하여 정확한 광학 제어를 위해 파장 특성을 정밀 조정 할 수 있습니다.이 기능은 고해상도 필터링과 특정 파장 선택이 필요한 응용 프로그램에서 유용합니다., 예를 들어 섬유 격자 센서.
| 매개 변수 | 섬유 1 | 섬유 2 |
| 직경 | 100~500μm | 25~500μm |
| 길이 | 표준 30cm, 최대 1m | 표준 1m, 최대 30m |
| 녹는점 | 2130°C | 2072°C |
| 열전도성 | ~ 22W/m·K | 제1호 |
| 전염성 | > 80% (400-3000 nm) | > 80% (400-3000 nm) |
| 도핑 이온 | Cr3+, Mn2+ (개인화) | 제1호 |
| 섬유 지향 | <111>, <110>, <100 | a축, c축 |
| 굴절 지수 | ~1.7 @ λ=1.55 μm | 제1호 |
| 팽창 강도 | 제1호 | >2200 MPa |
| 손실 | 제1호 | < 10 dB (m, 300 μm) |
| 5초 간 격자 | 제1호 | 사용자 정의 |
| 신청서 | 고온 감지, 조정 가능한 레이저 | 광섬유 센서, 광섬유 격자, 광전력 전송 등 |
응용 프로그램
YAG 섬유의 특성으로 인해 다양한 높은 수요 응용 분야에 다재다능합니다.
-
광전력 전송: 높은 열 저항과 내구성으로 YAG 섬유, 특히 섬유 2, 고 에너지 응용 프로그램에서 광 전력 전송에 적합합니다. 안정적이고 신뢰할 수있는 전송을 가능하게합니다.통신 및 전력 유통과 같은 산업에서 중요합니다..
-
섬유 센서: 섬유 1과 섬유 2 모두 온도, 압력 및 스트레스와 같은 환경 매개 변수를 모니터링하기 위해 광섬유 센서에서 사용할 수 있습니다.이 센서는 인프라 모니터링에 널리 사용됩니다.항공우주 및 산업안전 시스템
-
튜닝 가능한 레이저: Fiber 1의 사용자 정의 가능한 도핑은 조정 가능한 레이저를 만들 수 있으며, 변동 파장 출력이 필요한 의료, 과학 및 산업용 용도로 유용합니다.이 적응력은 분광학에서 정밀 재료 처리까지 다양한 응용 프로그램을 지원합니다..
-
고온 감지: YAG 섬유의 높은 녹는점과 열전도성으로 인해 제조업, 발전소,기온이 빠르게 변동할 수 있는 항공우주용품.
-
섬유 썰매: Fiber 2에서 사용할 수 있는 femtosecond 격자 사용자 정의는 정확한 파장 제어를 허용하여 통신 및 센싱에 사용되는 섬유 격자에 적합합니다.이 기능은 높은 정확성 신호 필터링 및 광학 제어, 첨단 광학 네트워크에서 필수적입니다.
-
산업 모니터링 및 구조 건강 모니터링: 두 섬유의 열 및 기계적 스트레스에 대한 회복력은 여러 산업에서 구조적 무결성과 안전을 보장하는 가혹한 환경에서 장기 모니터링에 적합합니다.건설 및 운송을 포함하여.
질문 및 답변
Q1: 왜 YAG 섬유가 고온 감지 응용 프로그램에서 선호되는가?
A1: YAG 섬유의 높은 녹는점 (2000°C 이상) 과 상당한 열전도성으로 인해 분해되지 않고 극한 온도에도 견딜 수 있습니다.변동성 또는 높은 온도 환경에서의 감지 애플리케이션에 매우 적합합니다..
Q2: Fiber 1에서 Cr3+와 Mn2+ 이온으로 도핑하는 것이 그 성능에 어떻게 영향을 미치나요?
A2: Cr3+와 Mn2+와 같은 이온으로 도핑하면 Fiber 1의 광학적 특성이 변하여 특정 파장이 필요한 조정 가능한 레이저와 같은 응용 프로그램을 가능하게합니다.이 커스터마이징은 분광학 및 변광선 레이저의 응용에 유용합니다., 더 많은 유연성을 제공합니다.
Q3: Fiber 2에서 사용자 정의 가능한 페메토초간 격자로는 어떤 이점이 있습니까?
A3: Femtosecond 격자 사용자 정의는 섬유 내에서 빛의 파장의 정확한 제어, 특정 파장 필터링 또는 신호 관리가 필요한 응용 프로그램을 향상시킵니다.이 기능은 특히 광섬유 통신 및 센서 응용 프로그램에서 유리합니다., 고정밀 광학 제어가 필요한 경우
Q4: Fiber 2의 높은 팽성 강도는 내구성에 어떻게 기여합니까?
A4: 2200 MPa 를 초과 하는 팽창 강도 를 가진 Fiber 2 는 기계적 스트레스 에 저항 하기 위해 만들어졌으며, 이는 섬유 가 물리적 스트레스 에 시달릴 수 있는 까다로운 환경 에서 사용 하기 위해 이상적입니다.이 강점은 통신 및 산업 모니터링과 같은 분야에서 장기적인 성과에 기여합니다..
Q5: YAG 섬유는 유연한 광 경로를 필요로하는 응용 프로그램에서 사용할 수 있습니까?
A5: 네, 지름 옵션 범위 (25-500 μm Fiber 2 및 100-500 μm Fiber 1) 는 다양한 광 경로에 적합한 유연한 구성을 허용합니다.정밀하고 적응 가능한 설정을 필요로하는 복잡한 광학 시스템에서 사용할 수 있습니다..
Q6: 어떤 산업이 높은 송출성을 가진 YAG 섬유를 사용하는 것을 통해 이익을 얻습니까?
A6: 통신, 의료 진단, 항공우주, 산업 자동화 등의 산업은 YAG 섬유의 높은 전파성에서 이익을 얻습니다.폭 넓은 파장 범위 (400-3000 nm) 에서 80% 이상의 빛을 전송 할 수있는 능력으로 명확하고 효율적인 데이터 전송과 에너지 전송에 매우 효과적입니다..
Q7: 저스트레스 애플리케이션에서 YAG 섬유를 사용하는 데 제한이 있습니까?
A7: YAG 섬유는 고 스트레스 및 고 온도 환경에서 우수한 반면, 높은 팽창 강도 및 열 특성은 간단한 응용 프로그램에 필요하지 않을 수 있습니다.덜 까다로운 용도로, 대체 섬유 유형은 더 비용 효율적인 솔루션을 제공할 수 있습니다.
Q8: Fiber 1 ′의 열전도성은 어떻게 고전력 시스템에서 사용을 지원합니까?
A8: 섬유의 열 전도성 (~ 22 W/m·K) 은 고전력 시스템에서 생성되는 열을 효율적으로 분산하여 열 과부하 위험을 최소화 할 수 있습니다.이 특성은 산업용 레이저 시스템과 같은 전력집약적인 설정에서 안정적이고 안전한 작동을 지원합니다..
Q9: YAG 섬유는 향상된 기능을 위해 다른 광 시스템과 통합 될 수 있습니까?
A9: 예, YAG 섬유는 섬유 격자 및 광 센서를 포함하여 다양한 광학 시스템에 통합 될 수 있으며 기능성을 향상시키고 사용자 정의 구성을 허용합니다.도핑 및 그레이팅 사용자 정의에 대한 그들의 다재다능성 또한 전문 광학 시스템에 통합 할 수 있습니다.
결론
YAG 섬유의 높은 내구성, 열 탄력성 및 광적 적응성의 조합은 까다로운 환경에서 신뢰할 수있는 성능을 필요로하는 산업의 주요 선택이됩니다.도핑 이온과 페름토초 격자 같은 사용자 정의 가능한 옵션으로, YAG 섬유는 산업 센싱에서 고전력 레이저 시스템에 이르기까지 광범위한 응용 분야에 서비스를 제공하고 최첨단 기술에 대한 신뢰할 수있는 솔루션을 제공합니다.
