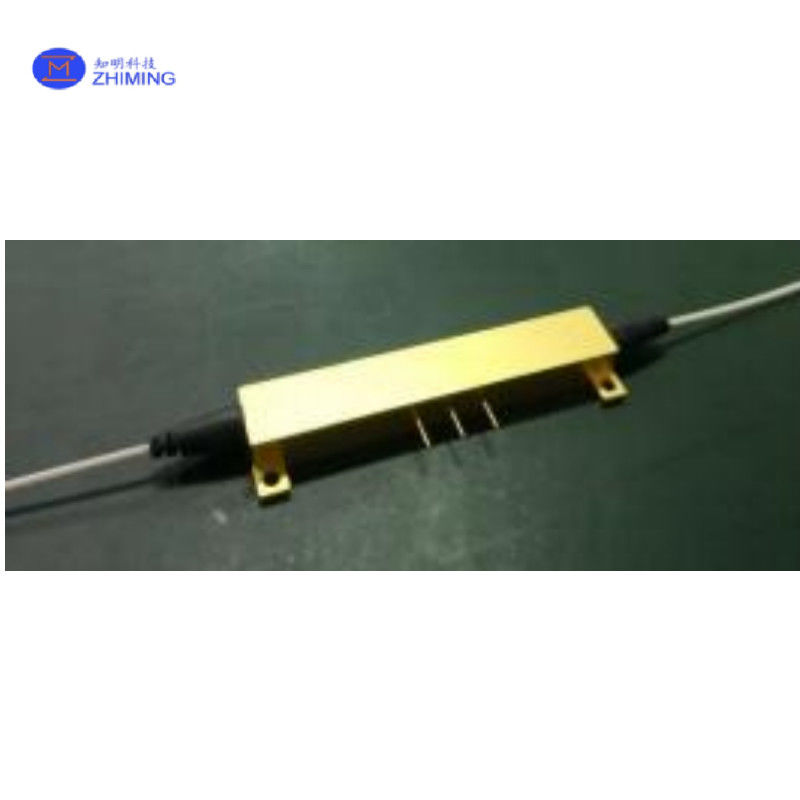

리?? 니오바트 (LiNbO3) Y파도 조절기 / 낮은 Vπ 3.5V / 높은 PER 25dB / FOG, FOCT, 양자 통신과 호환

제품 소개

Y-파도 유도 조절기는 다양한 기능을 결합 한 다기능 통합 광 장치입니다. 양극화 시작, 파도 유도, 빔 분열, 빔 결합,및 단계 변조.

광섬유 회전경 및 광섬유 전류 변환기와 같은 간섭 섬유 센서 시스템의 핵심 광전자 구성 요소입니다.

Y-파도도 조절기는 리?? 니오바트 웨이퍼에 높은 극진 소멸 비율을 가진 저손실 광파도도 제조하기 위해 양성자 교환 프로세스를 사용합니다.금속 얇은 필름은 변조 전극 구조를 만들기 위해 waveguide의 위에 퇴적.

The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.

작동 원칙

빛 을 분할 하고 결합 하는 것

Y 모양의 광적 파도 안내기 는 들어오는 빛 을 두 가지 경로 로 나누고, 파도 안내기 팔 을 통과 한 후, 빛 은 다시 결합 된다.

전압 구동 단계 전환

파도 선도자 근처에 배치 된 전극은 전압을 가집니다. 이 전압은 리NbO3 결정의 굴절 지수를 약간 변경하여 두 빛 경로 사이의 단계 차이를 만듭니다.

간섭 기반 출력

빛의 재조합이 일어나면, 출력 빛의 밝기나 희미성을 결정하는 단계 차이입니다.Vπ) 가 "켜"에서 " 끄"로 완전히 전환 할 수 있습니다.. "

양극화 안정성

정밀한 측정에 필수적인 고정된 양극 상태에서 빛의 이동을 보장하기 위해 양극화를 유지하는 섬유와 통합됩니다.

온도 저항성

LiNbO3의 안정성은 극한 온도 (-45°C ~ + 85°C) 에서도 일관된 성능을 허용합니다.

신청서

광섬유 자이로스코프 (FOG)

관성 내비게이션 시스템의 핵심 구성 요소로 사용되며, 정밀 단계 변형을 통해 미일리라디언 이하의 각속도 검출을 가능하게합니다.

항공우주 및 자율주행 차량에 이상적입니다. 위성과 드론의 엄격한 에너지 제약을 충족하는 낮은 전력 소비로.

스마트 그리드 전류 감지

광섬유 전류 트랜스포머 (FOCT) 에서 100kV 이상의 전기장 간섭에 저항하는 수동 고전압 측정을 가능하게 하여 실시간 네트워크 모니터링 및 오류 탐지IEC 60044-8을 준수합니다..

양자 통신 및 감지

초전도 단일 포톤 탐지기에 대한 냉동 환경 (-196°C) 에 호환되는 양자 키 분포 (QKD) 시스템에서 GHz 속도 광톤 상태 변조를 지원합니다.

고속 광 통신

5G 밀리미터 파드 프론트홀 및 마이크로 웨브 광학 링크를 위한 DC-40 GHz RF 대역폭을 제공하며, 저손실 (<0.5 dB) 소 모드 필드 양극화 유지 fiber (MFD ≈5.3 μm)

기술 사양

우리는 다음과 같은 표준 모델의 Y 파도 유도 모듈러 제품을 제공 할 수 있습니다:

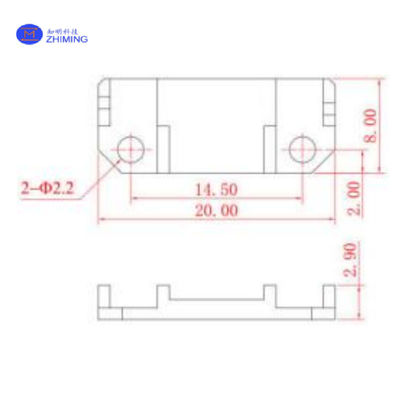

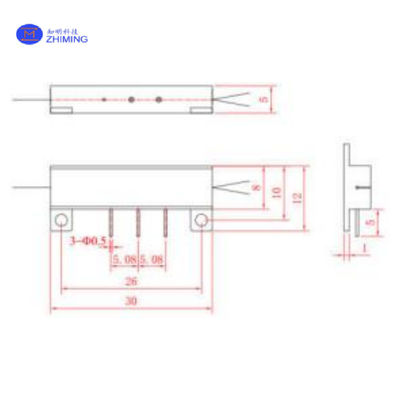

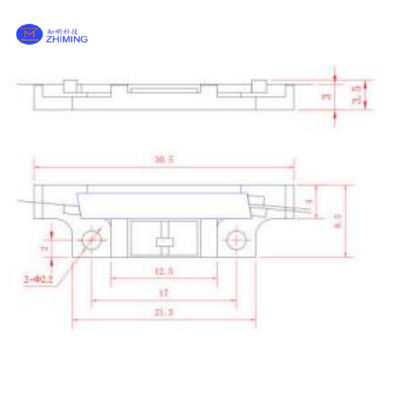

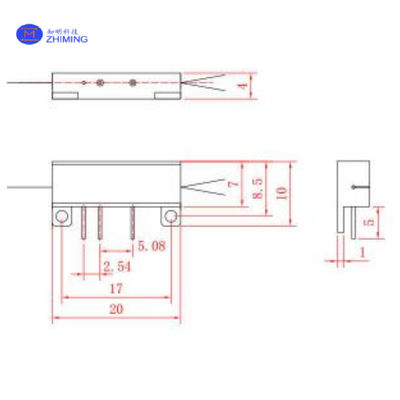

기계적 도면
