상세 정보 |
|||
| 광 궤환 손실: | 40 dB | 광학 입력 전력 (특별 모드): | 100 mW |
|---|---|---|---|
| 광학 입력 전력 (일반 모드): | 10MWB | E/O 대역폭 (-3 dB): | 35GHz |
| 작동 주파수 범위: | DC에서 1MHz (유례) | 결정 방위: | Z-삭감 |
| 강조하다: | 40 GHz 리?? 니오바트 단계 변조기,멀티 밴드 리?? 니오바트 단계 변조기 |
||
제품 설명

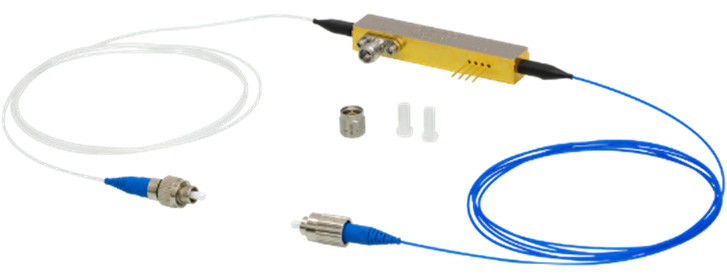

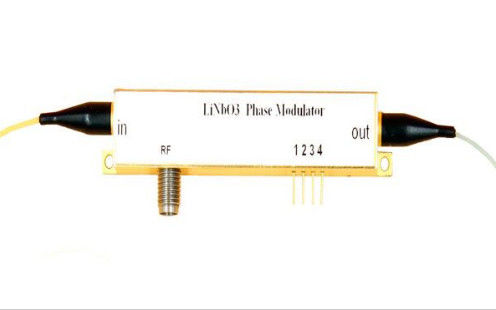

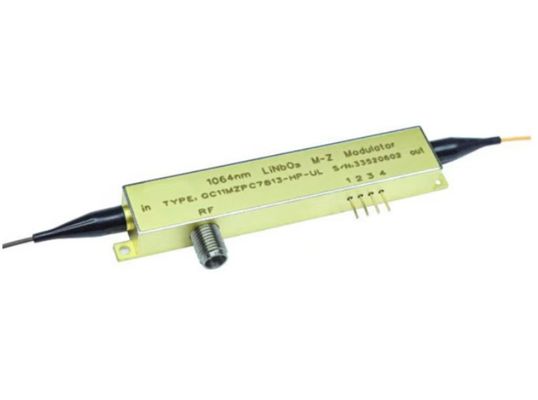

40 GHz 다단계 리?? 니오바트 단계 변조기
요약
40 GHz 다대역 리?? 니오배트 (LiNbO3) 단계 변조기는 고속 광 통신, 양자 광학, 마이크로 웨브 광학,그리고 첨단 광적 신호 처리그것은 외부 RF (라디오 주파수) 신호를 적용하여 광 신호의 단계의 정확한 제어를 가능하게 하며, 현대 광 시스템에서 중요한 구성 요소가 됩니다.
리?? 니오바트의 뛰어난 전기 광학적 특성을 활용하여 이 단계 조절기는 다단계 동작을 지원합니다.광학 파장과 RF 주파수 폭에서 효율적인 변형을 허용합니다.최대 40 GHz의 주파수에서 작동 할 수있는 능력은 초고속 신호 변조와 낮은 신호 왜곡을 필요로하는 응용 프로그램에 이상적입니다.
작동 원칙
40GHz 리?? 니오바트 단계 변조기는 외부에서 가해지는 전기장에 반응하여 물질의 굴절 지수의 변화를 설명하는 포켈스 효과에 기초하여 작동합니다.마이크로 웨이브 전극을 리?? 니오바트 파도 선도체에 통합하여이 장치는 전송되는 광 신호의 단계를 효과적으로 조절합니다.
입력 빛:연속파 (CW) 레이저 신호는 모듈러의 광적 파도 안내기에 주입됩니다.
RF 신호 적용:고 주파수 RF 신호 (최고 40 GHz) 는 모듈러 전극에 적용되어 리?? 니오바트 파도 선수의 굴절 지수가 빠르게 변합니다.
단계 변조:광파는 적용된 RF 전압에 비례하여 단계 전환을 경험하여 광 신호의 정확한 단계 변형을 가능하게합니다.
출력 신호:위상 조절 광 신호는 장치에서 빠져나와 고속 통신 및 고급 광 응용 프로그램에 사용할 수있는 암호화된 정보를 가지고 있습니다.
주요 특징
40 GHz 다 대역 리?? 니오배트 단계 변조기는 다음과 같은 여러 고급 기능을 갖추고 있습니다.
높은 대역폭: 최대 40 GHz까지의 변형을 지원하며 고속 광 통신에 적합합니다.
멀티 밴드 호환성: C-밴드 (1530-1565 nm) 및 L-밴드 (1565-1625 nm) 를 포함하여 여러 광 광대에서 효율적으로 작동합니다.
낮은 삽입 손실: 최소 신호 저하와 함께 높은 광 전송 효율을 제공합니다.
높은 선형성과 낮은 왜곡: 최소 신호 저하를 보장합니다.QPSK (Quadrature Phase Shift Keying) 및 QAM (Quadrature Amplitude Modulation) 와 같은 고급 변조 형식에 이상적입니다..
안정적이고 신뢰할 수있는 성능: 리?? 니오바트는 다양한 환경 조건에서 신뢰할 수있는 작동을 보장하는 뛰어난 열 및 기계적 안정성으로 알려져 있습니다.
컴팩트하고 가벼운 디자인: 광 통신 및 광 시스템으로 쉽게 통합 할 수 있습니다.
신청서
광통신
400G, 800G 및 그 이상의 고속 데이터 전송을 위해 일관된 광 통신 시스템에서 사용됩니다.
PM-QPSK (Polarization Multiplexed Quadrature Phase Shift Keying) 및 QAM (Quadrature Amplitude Modulation) 와 같은 고급 변조 시스템을 지원하여 스펙트럼 효율을 극대화합니다.
밀도 파장 분할 멀티플렉싱 (DWDM) 시스템의 광 송신기의 핵심 부품.
양자 광학 & 양자 통신
양자키 분배 (QKD) 시스템에서 빛의 양자 상태를 생성하고 조작하는 데 필수적입니다.
정밀한 광적 단계 제어에 대한 양자 정보 처리에서 사용됩니다.
얽힌 광자 생성과 단계 민감성 양자 실험을 지원합니다.
마이크로파 광학 및 RF 신호 처리
RF-over-fiber (RFoF) 시스템을 가능하게 합니다. 고주파 신호는 최소한의 손실로 광섬유를 통해 전송됩니다.
위성 통신 및 레이더 시스템에서 빔 형성을 위해 광학 단계 배열 안테나에서 사용됩니다.
마이크로파 광학 링크에서 신호의 상향 및 하향 변환을 촉진합니다.
광학 감지 및 측정
정확한 회전 측정을 위해 광섬유 자이로스코프 (FOG) 에 사용됩니다.
고해상도 광적 간섭 측정 및 분광 응용 프로그램에 사용됩니다.
구조 건강 모니터링과 환경 감지에 대한 분산 광섬유 감지 기능을 향상시킵니다.
기술 사양
| LNP6118 | ||||
| 광학 사양 | 분 | 전형적 | 맥스 | |
| 운영 파장 | 1260 nm | / | 1625 nm | |
| 삽입 손해 1310 nm) | / | 5.0 dB | 5.5dB | |
| 삽입 손실 1550 nm) | / | 4.0 dB | 4.5 dB | |
| 광학 반환 손실 | 40 dB | / | / | |
| 광학 입력 힘 (특례) 모드) | / | / | 100 mW | |
| 광학 입력 힘 (일반식) 모드) | / | / | 10mWb | |
| RF 전기 사양 | 분 | 전형적 | 맥스 | |
| E/O 대역폭 (-3) dB) | / | 35 GHz | / | |
| 운영 빈도 범위 | DC 에 40 GHz (최저) | |||
| RF Vπ(@10 가히더스 (GHz) | / | 7.0V | / | |
| RF Vπ(@30 가히더스 (GHz) | / | 8.5V | 9.5V | |
| S11 (DC) 에 25 가히더스 (GHz) | / | -12 dB | -10 dB | |
| S11(25 에 40 가히더스 (GHz) | / | -8 dB | -6 dB | |
| RF 항구 입력 힘 | / | / | 24 dBm | |
| 낮은 주파수 변조기 사양 | 분 | 전형적 | 맥스 | |
| 운영 빈도 범위 | DC에서 1MHz (유례) | |||
| Vπ(@1 kHz) | / | 10V | / | |
| 운영 온도 | 0°C | / | 70C | |
| 저장 온도 | -40C | / | 85C | |
| 기계식 사양 | ||||
| 크리스탈 방향성 | Z-Cut | |||
| RF 커넥터 | 여성 1.85mm ((V) | |||
| 섬유 종류 | 입력:PANDA 양극화 유지 출력:SMF-28 단일 모드 |
|||
| 섬유 커넥터 | 20.0mm 좁은 키 FC/PC | |||
| 섬유 납 길이 | 1.5m (형) | |||
| 섬유 재킷 | 0900μm 느슨 파이브 | |||
| tSMF-28은 코닝이 등록한 상표입니다. | ||||
기계적 도면
