제품 개요

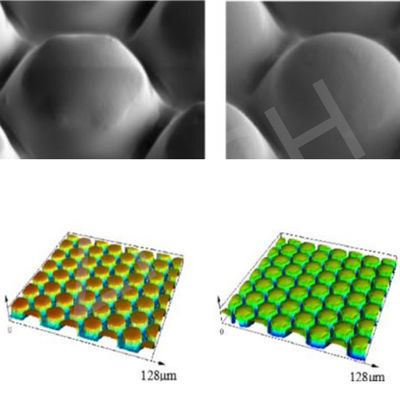

세 번째 세대의 바이오 영감을 받은 인터페이스 조작 솔루션 반도체, 디스플레이 패널 및 태양광 산업을 위해 설계되었습니다.다중 규모의 마이크로 나노 구조 설계와 스마트 폴리머 재료를 결합하여 "높은 접착 마찰 - 낮은 정상 접착"의 동적 마찰 힘 균형을 달성합니다..

주요 차이점:

• ±2μm 동작 제어 정확도
• Ra < 3nm 표면 완화
• 제로 오염 배출량 라이프 사이클
• 1M 회기의 수명 (후모율 <2%)


고객 검증:

• 전 세계적으로 50개 이상의 생산 라인에서 설치되었습니다.
• 실패율 <0.003‰, 15~40%의 수익률 향상

기술 사양 및 차별화

첨단 트리보로지 성능

반도체 호환성

• 프로세스 윈도우 연장: IPA 증기 환경에서 작동 할 수 있습니다. <5% 마찰 계수 유동과 함께 5000 회로)
• 청정실 안전: SEMI S2 표준 준수 (금속 이온 잔류 <5ppm)
• ESD 보호: 표면 저항 10^6-10^9Ω

애플리케이션 솔루션

반도체 제조

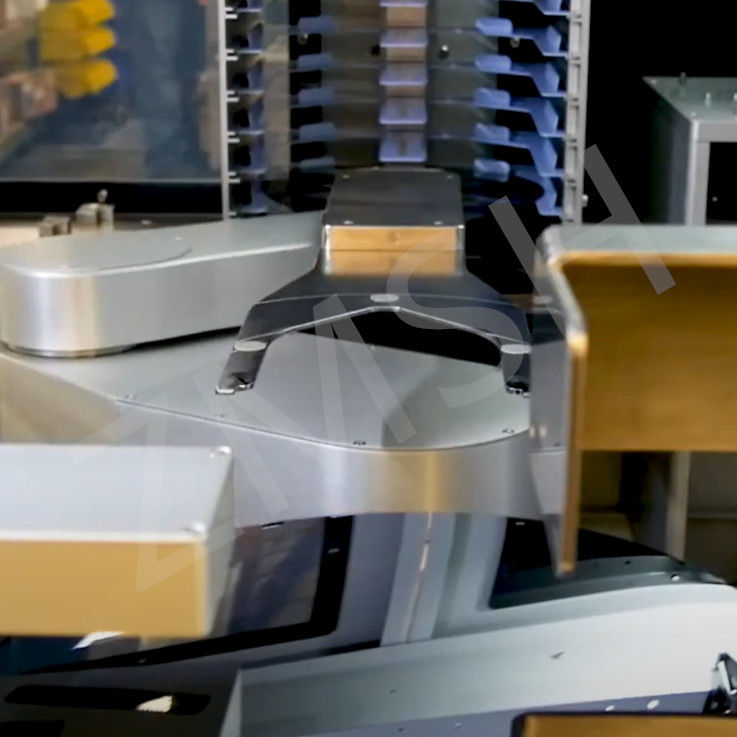

• 웨이퍼 처리:고속 전송 (30cm/s), 위치 정밀도 <±2μm
• 웨이퍼 저장장치:85% RH에서 12개월 안정성 테스트 (결합 장애가 없습니다)- 네

디스플레이 패널 산업
- 네

• OLED 롤 투 롤:

두께 변동 보상 (+/-50μm)
파열 속도 2.3km에서 0.15km로 감소
- 네

• 유리 기판 취급:

절단 유체 호환성 (IPA/SC-1 표준)
잔류 <10ng/cm2 (SEM 검증)
- 네

태양광 부문


• 태양전지 분류:

0.1s 브레이킹 반응 2.5m/s 선속
분산율은 1.2%에서 0.18%로 감소했습니다.


• 양면 모듈 조립:

AI로 최적화된 압력 분포
생산성 향상 92.1%에서 98.7%

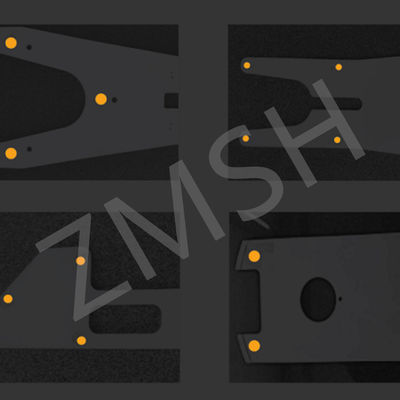

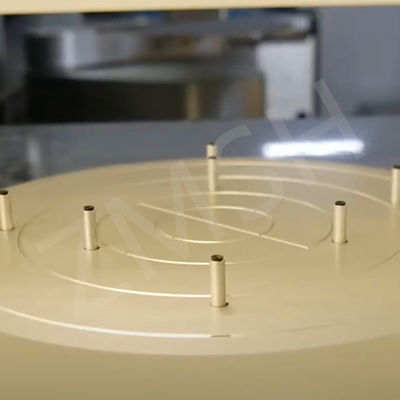

ZMSH 제품 표시

자주 묻는 질문 (FAQ)

- 네Q:구부러진 모양이나 불규칙한 모양을 처리할 수 있나요?
A:물론이죠. 인공지능에 기반한 적응형 디자인은 접촉 압력을 동적으로 조절합니다. 예를 들어, AR/VR 마이크로 OLED 조립에서,10mm 지름의 곡선 디스플레이에 접착력을 최적화함으로써 생산량을 6% 증가 시켰습니다.

Q: 가혹한 청정실 환경에서도 작동할까요??
A:극한에 맞게 만들어졌습니다. 우리의 3층 오염 제어 시스템 (자자 청소 표면 + 낮은 VOC 물질 + 10급 제조) 은 미세먼지 배출을 보장합니다.한 태양광 고객님이 확인해줬어요. 12개월 동안 85%의 습도에.

Q:환경적 지속가능성은 어떨까요?
A:완전히 순환적인 솔루션입니다. TPU 물질은 재활용되면 100% 순도를 회복하고, 우리의 폐쇄 순환 생산은 최소한의 VOC를 배출합니다. 그것은 환경 친화적인 제조를위한 EU REACH 및 SEMI 표준을 충족합니다.
