상세 정보 |
|||
| 조리대 볼륨: | 300*300*150 | 선형 축 XY: | 선형 모터. 선형 모터 |
|---|---|---|---|
| 선형 축 z: | 150 | 위치 정확도 μm: | +/- 5 |
| 반복된 위치 정밀성 μm: | +/-2 | 수치 제어: | 3 축 /3+1 축 /3+2 축 |
| 수치 제어 유형: | DPSS ND : YAG | 파장 nm: | 532/1064 |
| 정격 전력 Ｗ: | 50/100/200 | 워터젯: | 40-100 |
| 강조하다: | 웨이퍼 레이저 절단 기계,금속 매트릭스 복합 레이저 기계,마이크로 제트 레이저 기계 |
||
제품 설명

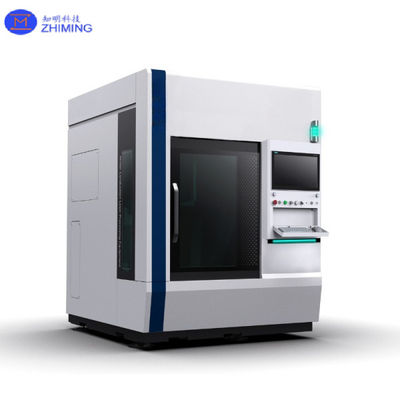

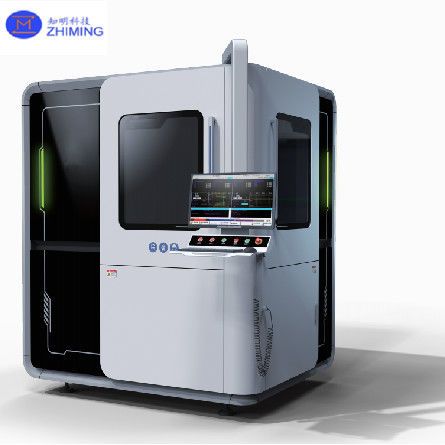

금속 매트릭스 복합물 가공을 위한 마이크로 제트 레이저 기계
마이크로 제트 레이저 장비 및 웨이퍼 컷 및 슬라이싱을 위한 선형 모터 제품 개요:
마이크로 제트 레이저 기계는 웨이퍼 절단, 찌개 및 슬라이싱과 함께 금속 매트릭스 복합재 (MMC) 를 고정도로 처리하도록 설계된 최첨단 솔루션입니다.첨단 레이저 마이크로 제트 (LMJ) 기술을 이용함이 기계는 레이저 에너지와 고속 물 제트의 독특한 조합을 제공하여 효율적이고 깨끗한 물질을 제거합니다.민감한 재료에 대한 열 손상 및 기계적 부담을 크게 줄이는반도체 제조, 항공우주 및 첨단 재료 처리와 같은 산업에 이상적입니다. 이 시스템은 실리콘 카비드 (SiC),갈륨산화물 (GaN), 그리고 다른 전문 복합재료. 자동화 된, 저 폐기물 작업은 우수한 표면 마무리, 고품질 절단, 그리고 신뢰할 수 있고 일관성 있는 결과를 보장합니다.수익률을 높이고 운영 비용을 줄이는 데 기여이 기술은 고성능 산업의 가장 까다로운 응용 프로그램에 지속 가능하고 확장 가능한 솔루션을 제공함으로써 전통적인 처리 한계를 해결합니다.
기계 사양:
| 사양 | 모델 1 | 모델 2 |
|---|---|---|
| 카운터 톱 부피 | 300x300x150mm | 400x400x200mm |
| 선형 모터 (XY 축) | 선형 모터 | 선형 모터 |
| 선형 모터 (Z 축) | 150mm | 200mm |
| 위치 정확성 | ±5μm | ±5μm |
| 반복된 위치 정확성 | ±2μm | ±2μm |
| 가속 | 1g | 0.29G |
| 수학적 제어 (CNC) | 3 - 축 / 3+1 축 / 3+2 축 | 3 - 축 / 3+1 축 / 3+2 축 |
| 레이저 타입 | DPSS Nd:YAG | DPSS Nd:YAG |
| 파장 | 532 nm / 1064 nm | 532 nm / 1064 nm |
| 등급 전력 | 50W / 100W / 200W | 50W / 100W / 200W |
| 물 제트 | 40 - 100 | 40 - 100 |
| 노즐 압력 | 50 ~ 100 바 | 50~600 바 |
| 차원 (기계) | 1445 x 1944 x 2260mm | 1700 x 1500 x 2120mm |
| 크기 (통제용) | 700 x 2500 x 1600mm | 700 x 2500 x 1600mm |
| 무게 (기계) | 2.5톤 | 3톤 |
| 무게 (관리용) | 800kg | 800kg |
처리 능력:
| 능력 | 모델 1 | 모델 2 |
|---|---|---|
| 표면 거칠성 | Ra ≤ 1.6μm | Ra ≤ 1.2μm |
| 열기 속도 | ≥ 1.25 mm/s | ≥ 1.25 mm/s |
| 둘레 절단 속도 | ≥ 6 mm/s | ≥ 6 mm/s |
| 선형 절단 속도 | ≥ 50 mm/s | ≥ 50 mm/s |
가공된 재료:
-
갈륨 나이트라이드 (GaN) 크리스탈
-
초폭역 간격 반도체 (다이아몬드 / 갈륨 산화물)
-
항공우주용 특수소재
-
LTCC 탄소 세라믹 기판
-
태양광
-
스킨틸라터 결정
우리 의 장점
-
최첨단 마이크로 제트 레이저 기술
우리는 레이저 마이크로젯 (LMJ) 기술을 활용하는 선두에 있습니다. 레이저 에너지를 고속 물 제트와 결합하여 정확하고 효율적인 물질 제거를 달성합니다.이 혁신적 접근 방식은 최소한의 열 손상을 초래하고 실리콘 탄화물 (SiC) 과 같은 단단하고 부서지기 쉬운 재료에 대한 우수한 품질의 절단을 보장합니다., 갈륨 나트라이드 (GaN) 및 기타 고급 반도체. -
높은 효율 과 정확성
우리의 마이크로 제트 레이저 장비는 뛰어난 처리 효율을 제공합니다. 높은 정밀도를 유지하면서 처리량을 크게 향상시킵니다.이 능력은 특히 반도체 제조 및 항공 우주와 같은 산업에서 매우 중요합니다.재료의 구조적 무결성을 유지하기 위해 정확성이 필수적인 경우.
마이크로 제트 레이저 기계에 대한 질문과 답변
Q1: 마이크로-젯 레이저 기계는 무엇이며 어떻게 작동합니까?
A1:

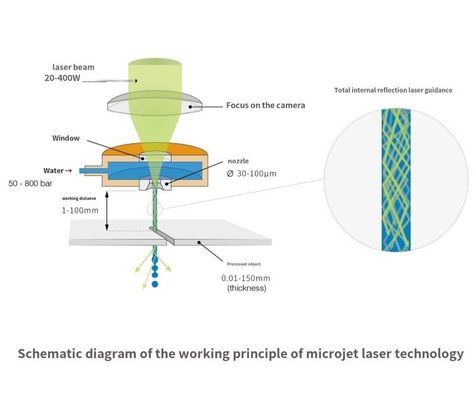

마이크로 제트 레이저 기계는 첨단 레이저 마이크로 제트 (LMJ) 기술을 결합, 집중 레이저 빔과 고속 물 제트 통합. 이 조합은 정확하고 효율적으로,그리고 깨끗한 물질 제거물 제트는 레이저를 안정화하여 열 손상과 기계적 스트레스를 줄이고 단단하고 부서지기 쉬운 재료의 고 정밀 절단을 보장합니다.
Q2: 마이크로-젯 레이저 머신은 어떤 재료를 처리 할 수 있습니까?
A2:
마이크로 제트 레이저 기계는 매우 다재다능하며 다음과 같은 다양한 재료를 처리 할 수 있습니다.
-
실리콘 카비드 (SiC)
-
갈륨산화물 (GaN)
-
초폭역 반도체 (다이아몬드, 갈륨 산화물)
-
항공우주용 특수소재
-
LTCC 탄소 세라믹 기판
-
태양 전지 부품
-
스킨틸라터 결정
반도체 제조, 항공우주 및 첨단 재료 가공과 같은 산업에 적합합니다.
