상세 정보 |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | 작업 테이블 조정: | ± 1–8mm |
| 강조하다: | 정밀 표면 밀러 폴리셔,사피어 표면 깎기 기계,CNC 사파이어 표면 썰기 기계 |
||
제품 설명
제품 소개
주요 부품은 잘 알려진 브랜드로 장착되어 높은 안정성과 내구성을 보장합니다.
P3등급 정밀 구슬 나침반이 전송에 채택되어 우수한 정확성을 보장합니다.
고품질의 회색 주사철 가루가 사용되며, 구부러짐과 회전 스트레스에 대한 뛰어난 저항을 제공합니다.선택적 인 3 단계 필터링 탱크 또는 종이 벨트 필터는 절단 액체의 청결성을 유지 할 수 있습니다., 가공 성능과 도구의 수명을 향상시키고 환경 오염을 줄입니다.
작동 원칙

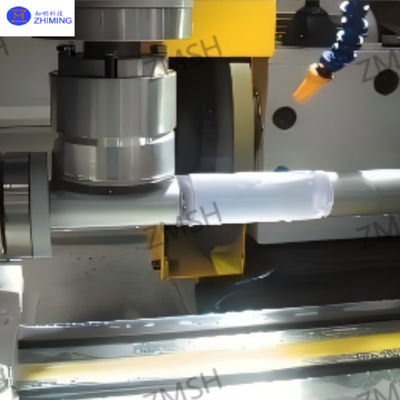

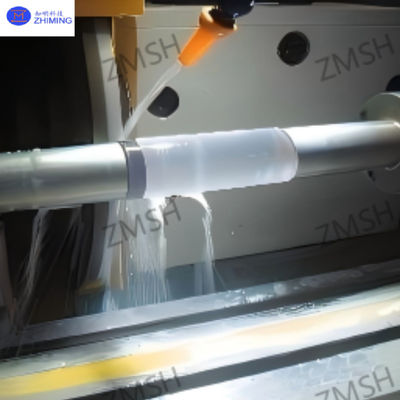

사파이어 밀링 기계 가 작동 하는 동안, 밀링 바퀴 는 높은 속도 로 회전 하여 사파이어 작업 조각 의 표면을 닦는다.밀링 휠 과 사피르 표면 의 접촉 은 과도 한 물질 을 제거 한다가공 도중, 밀링 휠 회전 속도 및 공급 속도와 같은 주요 매개 변수는 가공 정확성을 보장하기 위해 정확하게 조정해야합니다. 기계적 밀링을 통해,이 장비는 사파이어 재료의 표면 평면성과 부드러움에 대한 가공 요구 사항을 충족합니다..
구조적 구성

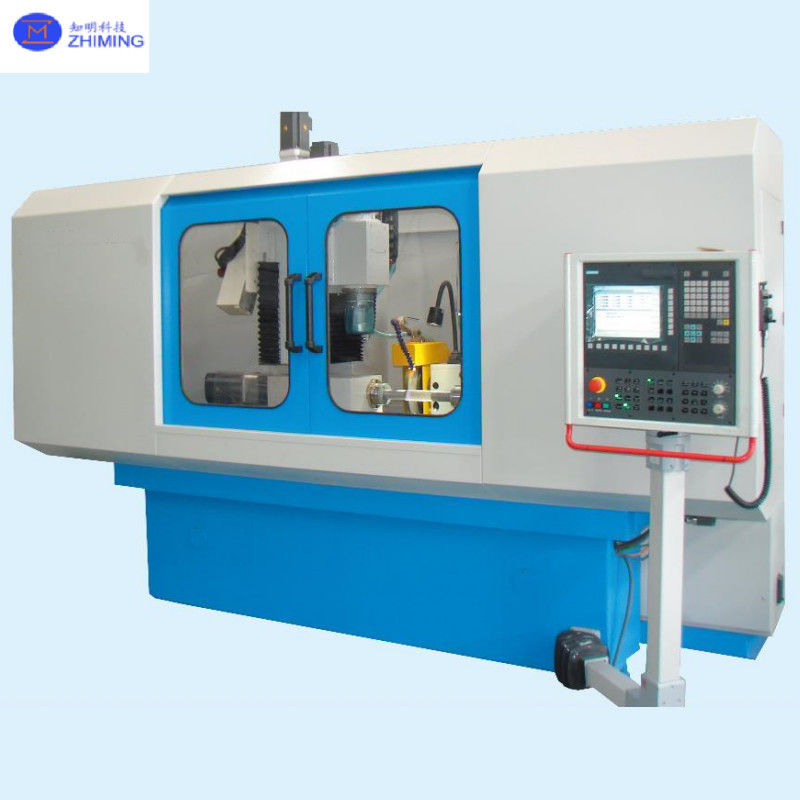

밀링 머신은 침대, 작업 테이블, 밀링 휠 헤드 및 칼럼과 같은 구성 요소로 구성됩니다.
-
침대:밀러의 기초로서 다른 모든 구성 요소의 무게를 지지합니다.
-
작업 테이블:사파이어 작업 조각을 고정하고 움직이기 위해 설계되어 정밀한 위치 조정과 제어 된 움직임을 가능하게합니다.
-
밀링 휠 헤드:고속으로 회전하는 밀링 휠을 장착하여 물질 제거를 수행합니다.
-
열:구조적 지원을 제공하고 모든 구성 요소를 상호 연결하여 안정적인 작동과 조율된 기능을 보장하여 회쇄 과정을 달성합니다.
사양
| 항목 | 가치 |
|---|---|
| 장비 영역 | 2.62m (길이) × 1.7m (폭) × 1.9m (높이) |
| 무게 | 2.62m (길이) × 1.7m (폭) × 2.1m (높이) |
| 장비 무게 | 2톤 |
| 작업 테이블 면적 | 600×300mm |
| 최대 작업 테이블 이동 | 525mm (표준) / 725mm (높은) |
| 최대 좌우 이동 | 700mm |
| 최대의 앞뒤 이동 | 350mm |
| 작업 테이블 속도 | 5-25mm/min |
| 작업 테이블 조정 | ±1~8mm |
| 밀링 휠 크기 | Ø355mm × Ø127mm × 20×40mm |
| 스핀드 속도 | 1450 RPM (50Hz), 1740 RPM (60Hz) |
| 선형 정확성 | ±0.01mm |
| 표면 평면성 | ±0.01mm |
성능 특성
밀링 머신은 사파이어 표면 처리에서 미크론 수준의 정확도를 달성 할 수있는 극도로 높은 정밀도를 나타냅니다.고품질 사파이어 제조의 엄격한 요구 사항을 완전히 충족합니다..
-
급속한 밀링 효율: 기계는 빠른 밀링에서 작동하여 짧은 시간 내에 대용량 작업 조각 가공을 효율적으로 완료 할 수 있습니다.
-
안정적인 작동: 진동 억제 기술로 장착 된 기계는 원활하고 일관성있는 성능을 보장합니다. 작동 중에 최소한의 진동은 처리 안정성을 향상시킵니다.거부율을 줄여줍니다., 제품 품질의 일률성을 보장합니다.
-
첨단 제어: 바퀴 속도 및 공급 속도와 같은 매개 변수에 대한 정밀 조정이 원활하게 통합되어 반복 가능하고 신뢰할 수있는 결과를 보장합니다.
적용
전자 산업
사파이어 특유의 표면 밀러는카메라 렌즈 커버그 가공 정확성 (예를 들어, 표면 거칠성 ≤0.2 μm) 는 우수한 광학 성능과 사피르의 표면 품질을 보장하며, 직접적으로신뢰성그리고장수성전자 제품.
광학 산업

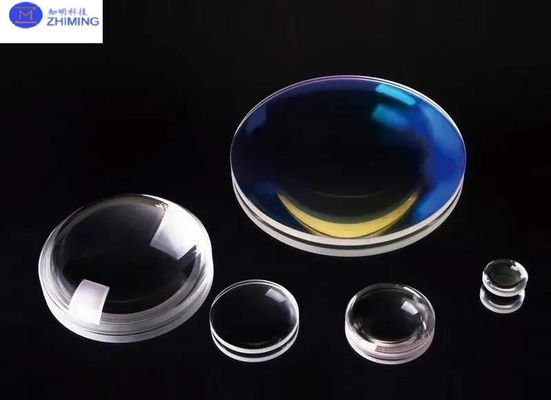

정밀 가공에 이상적입니다.사파이어 렌즈그리고프리즘, 원형의 정확도를 달성 ≤0.003mm. 이것은 광 시스템의 엄격한 품질 요구 사항을 충족합니다.안정적인 성능그리고장기적인 일관성기구에 대한
질문 및 답변
Q1: 이 밀러가 처리할 수 있는 사파이어 작업 조각의 최대 크기는 무엇입니까?
A1:밀링 지름 범위2~12"입니다.
Q2: 이 사파이어 특유의 밀링 기계의 핵심 장점은 무엇입니까?
A2:
-
극도로 높은 정확성: 표면 거칠성 ≤0.2μm 및 둥글성 ≤0.003mm을 달성하여 광학 및 전자 응용을위한 엄격한 표준을 충족합니다.
-
높은 효율성: 35m/s의 바퀴 선형 속도에서 작동하고 대량 작업 조각의 빠른 처리를 지원합니다.
-
안정적 성능: 작동 진동을 최소화하고 일관성을 보장하고 거부율을 줄이기 위해 진동 완화 기술을 통합합니다.
Q3: 기계가 일관된 제품 품질을 어떻게 보장합니까?
A3:
-
정밀 제어: 바퀴 속도 및 공급 속도 (예를 들어, 0.005mm 최소 작업 테이블 공급) 와 같은 조정 가능한 매개 변수에서 정밀 조정 된 작업이 가능합니다.
-
안정성 설계: 낮은 진동 작동 및 딱딱한 구조 구성 요소 (예를 들어, 고품질 주사철 침대) 가 가공 일관성을 향상시킵니다.
