| 브랜드 이름: | ZMSH |
| MOQ: | 1 |
| 가격: | by case |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | t/t |

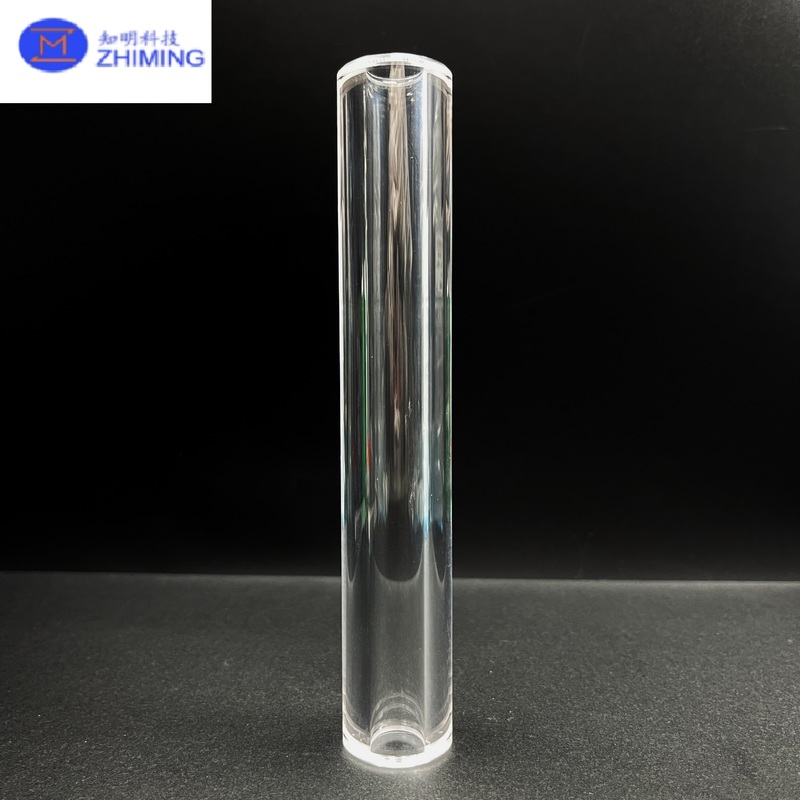

사파이어 튜브는 단결정 산화알루미늄(Al2O₃)으로 제작된 정밀 가공 부품으로 뛰어난 경도, 광학적 투명성, 화학적 안정성을 갖추고 있습니다. 모스 경도가 9인 사파이어는 다이아몬드에 이어 두 번째로 마모, 부식 및 고온에 대한 탁월한 저항성을 제공합니다. 이 튜브는 광학적 선명도와 기계적 내구성을 결합하여 광학, 반도체, 레이저 및 열악한 산업 환경의 까다로운 응용 분야에 없어서는 안 될 요소입니다.
사파이어 튜브는 자외선(UV)부터 적외선(IR)까지의 파장(190 nm – 5 μm)에서 탁월한 광 투과율을 유지하며 극한 조건에서도 뛰어난 구조적 무결성을 유지합니다. 높은 융점(~2050°C)과 화학적 불활성으로 인해 기존 유리 또는 석영 재료가 사용할 수 없는 안정적인 작동이 보장됩니다.
사파이어 튜브는 일반적으로 다음을 사용하여 재배됩니다.KY(키로풀로스)또는EFG(Edge-Defined Film-fed Growth)행동 양식.
KY 방법:내부 응력을 최소화하면서 정밀 광학 또는 진공 응용 분야에 적합한 고순도 대구경 사파이어 크리스탈을 생산합니다.
EFG 방법:그물 모양에 가까운 관형 구조의 직접적인 성장을 가능하게 하여 수율을 향상시키고 가공 비용을 절감합니다.
결정 성장 후 사파이어 튜브는정밀 연삭, 래핑, 연마정확한 치수, 광학적 투명성, 부드러운 내부 및 외부 표면을 달성합니다. 최종 제품은 다음과 같이 맞춤 설정할 수 있습니다.외경, 벽 두께 및 길이고객 요구 사항에 따라.
| 목 | 매개변수 |
|---|---|
| 제품 | 투명한 사파이어 튜브 |
| 제조방법 | KY(키로풀로스) |
| 공칭 크기 | 외경 20mm × 내경 16mm × 길이 60mm |
| 표준 공차* | OD/ID ±0.05mm(요청 시 ±0.02mm); L ±0.20mm(요청 시 ±0.05mm) |
| 동심도 / 직진도* | 60mm당 0.05mm 이하 / 0.05mm 이하 |
| 끝면 | 디버링된 모따기; 무광택 연마 또는 광학 광택 처리 |
| 선택적 코팅 | AR(커스텀 밴드), 보호, 얼룩 방지 |
| 결정 구조 | 육각형(α-Al₂O₃) |
| 밀도 | 3.97~3.98g/cm³ |
| 녹는점 | 2053℃ |
| 권장 최대 서비스 온도 | ~1600°C(공기); 최대 ~1900–2000 °C(불활성/진공)** |
| 비열(25°C) | ~0.75J/(g·K) |
| 유전 강도 | ~48MV/m |
| 유전 상수(20°C) | ~9.3(MHz 기준) |
| 유전 손실(20°C) | <1.4 × 10⁻⁴(MHz 기준) |
| 체적 저항률 | >1.0 × 101⁴ Ω·cm(20°C); ~1.0 × 1011Ω·cm(500°C) |
광학 시스템:레이저, 센서 및 분광 장치용 투명 보호 슬리브, 창 또는 뷰포트로 사용됩니다.
반도체 장비:진공 챔버, 웨이퍼 처리 시스템 및 고온 반응기에 이상적입니다.
레이저 기술:레이저 전송 튜브, 빔 전달 채널 및 가스 레이저 인클로저 역할을 합니다.
항공우주 및 방위:고속 카메라, 미사일 유도 광학 장치 및 환경 모니터링 장비에 적용됩니다.
의료 및 분석 기기:생체적합성 및 UV 투명성으로 인해 내시경, 플로우 셀 및 분광계에 사용됩니다.
| 재산 | 사파이어 | 석영 | 유리 |
|---|---|---|---|
| 경도 | ★★★★★ | ★★☆☆☆ | ★☆☆☆☆ |
| 최대. 근무온도 | ~2000°C | ~1100°C | ~600°C |
| 광학 범위 | 190nm – 5μm | 200nm – 3.5μm | 400nm – 2μm |
| 내화학성 | 훌륭한 | 좋은 | 공정한 |
| 기계적 강도 | 매우 높음 | 보통의 | 낮은 |
Q1: 사파이어와 석영관의 차이점은 무엇입니까?
A: 사파이어는 석영보다 훨씬 단단하고 온도에 더 강합니다. 또한 더 넓은 광 전송 범위와 더 높은 기계적 내구성을 제공하므로 극한 환경에 이상적입니다.
Q2: 사파이어 튜브를 진공 상태나 고압 상태에서 사용할 수 있나요?
답: 그렇습니다. 높은 압축 강도와 밀폐 밀봉 특성으로 인해 사파이어 튜브는 진공 또는 고압 조건에서 탁월한 성능을 발휘합니다.
Q3: 특정 광학 파장에 코팅을 사용할 수 있습니까?
답: 그렇습니다. 반사 방지(AR), 고반사(HR) 및 DLC 코팅을 적용하여 광학 설계 또는 내구성 요구 사항을 충족할 수 있습니다.
Q4: 사파이어 튜브는 전기를 전도합니까?
A: 아니요. 사파이어는 전자 및 고전압 응용 분야에 적합한 우수한 전기 절연체입니다.
