| 브랜드 이름: | ZMSH |
| MOQ: | 1 |
| 가격: | by case |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | 티/티 |

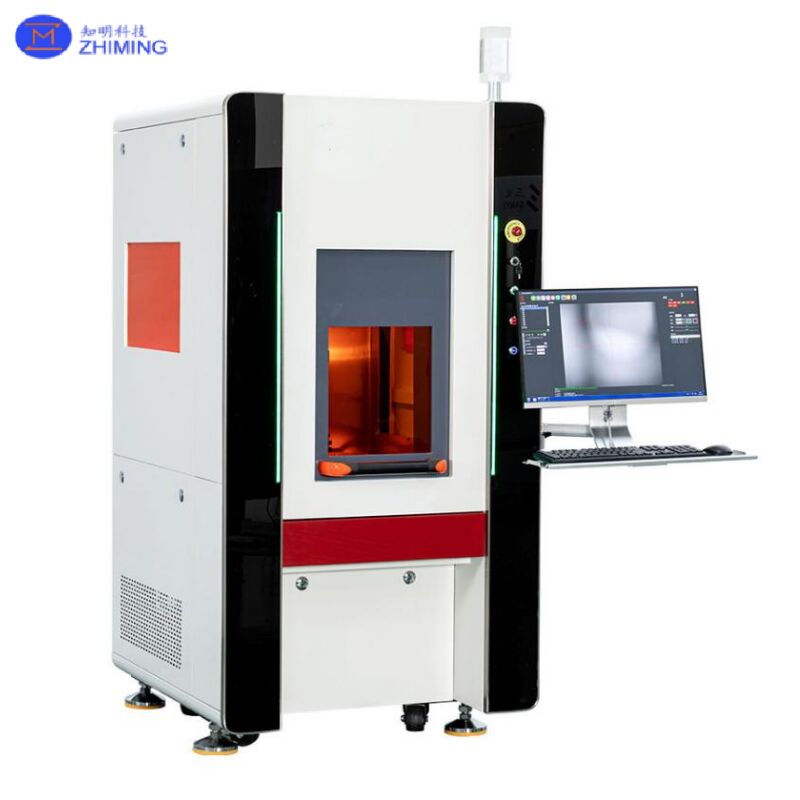

TheSY-CVD11E이532nm 녹색 레이저 절단 시스템소재의 정밀 절단/편단용으로 설계된초강도 물질제공 된 자료는 전형적인 응용 프로그램을 나타냅니다.천연 다이아몬드, 실험실에서 자라는 다이아몬드, 그리고 다른 초강도 물질,CVD, PCD, MCD, CBN.
녹색 레이저 (532 nm)이 시스템에서는1064nm의 주파수 두 배이 자료는 1064 nm (문서에서 "붉은 레이저"로 설명) 와 비교하면 532 nm가 다음과 같이 제공한다는 것을 강조합니다.
더 높은 처리 효율성;
더 부드러운 절단면;
그래피티화 감소(처리 중에 원치 않는 그래피티케이션이 적습니다.)
이 점들은 다이아몬드와 비슷한 초고장 재료를 가공할 때 더 나은 절단 품질과 더 안정적인 결과를 달성하기 위한 실질적인 이점으로 배치됩니다.
장기적인 안정성과 정밀도를 높이기 위해 기계는천연 대리석 광적 기반으로, 이 자료는레이저 출력 안정성그리고 전체적으로가공 정밀도작동 중
레이저 소스는물 순환 냉각이 문서는 또한 핵심 펌프 모듈이미국 CEO 펌프 모듈(원자에서 언급한 바와 같은 구문) 안정적이고 장기적인 운영을 지원합니다.
시스템 구성 (주 모듈)이 시스템은 다음과 같은 통합 플랫폼으로 설명됩니다.
레이저 시스템(532 nm 출력)
광 경로 시스템
소프트웨어 시스템(자신 개발한 절단 소프트웨어)
제어 시스템(공업용 PC와 함께 전용 제어 카드 + 프로그래밍 가능한 컨트롤러)
비전 영상 시스템
모션 시스템(XYZ 위치 / 절단 실행)
먼지 추출: 기계먼지 제거 인터페이스만 제공합니다. 먼지 수집기는 포함되어 있지 않습니다..
| 항목 | 사양 |
|---|---|
| 레이저 파장 | 532 nm |
| 레이저 전력 | 20W @ 10kHz |
| 냉각 방법 | 물 냉각 |
| 이동 범위 | X 150mm; Y 150mm; Z 70mm |
| 정확성 | XYZ ±0.002mm |
| 반복 가능성 | XYZ ±0.001mm |
| 최대 스테이지 속도 | 500 mm/s |
| 통제 | 구골 모션 컨트롤 카드; 자체 개발 된 절단 소프트웨어; 산업용 컴퓨터 |
| 비전 | 1.3MP HD 산업용 카메라 |
| 전체 전력 | 2kW |
| 전체 무게 | 약 6800kg |
| 기계의 차원 | 990 (L) × 850 (W) × 1770 (H) mm |
| 슬라이스 크기 (mm) | 최대 커프 너비 (μm) | 절단 시간 (분) | 위에서 아래까지의 허용도 (μm) |
|---|---|---|---|
| 7 × 7 | 230 | 20 | 30 |
| 10 × 10 | 320 | 42 | 30 |
| 15 × 15 | 600 | 160 | 30 |
해석 (출처 정보 내에서 유지)
예를 들면, 조각 크기가 커질수록커프 너비와 절단 시간이 그에 따라 증가, 목록에위에서 아래로 허용되는 지름은 30μm입니다.제공된 참조 사례에서
제품 재료에 따라 전형적인 응용 프로그램은 다음과 같습니다.천연 다이아몬드, 실험실에서 자라는 다이아몬드, 그리고 초강도 물질,CVD, PCD, MCD, CBN.
이 문서는 532nm 녹색 레이저가1064nm의 주파수 두 배, 그리고 1064 nm (물질에서 "붉은 레이저"로 언급) 와 비교하면 다음과 같습니다.
더 높은 처리 효율성
더 부드러운 절단 표면
그래피티지
파장:532 nm
레이저 전력:20W @ 10kHz
냉각:물 냉각
