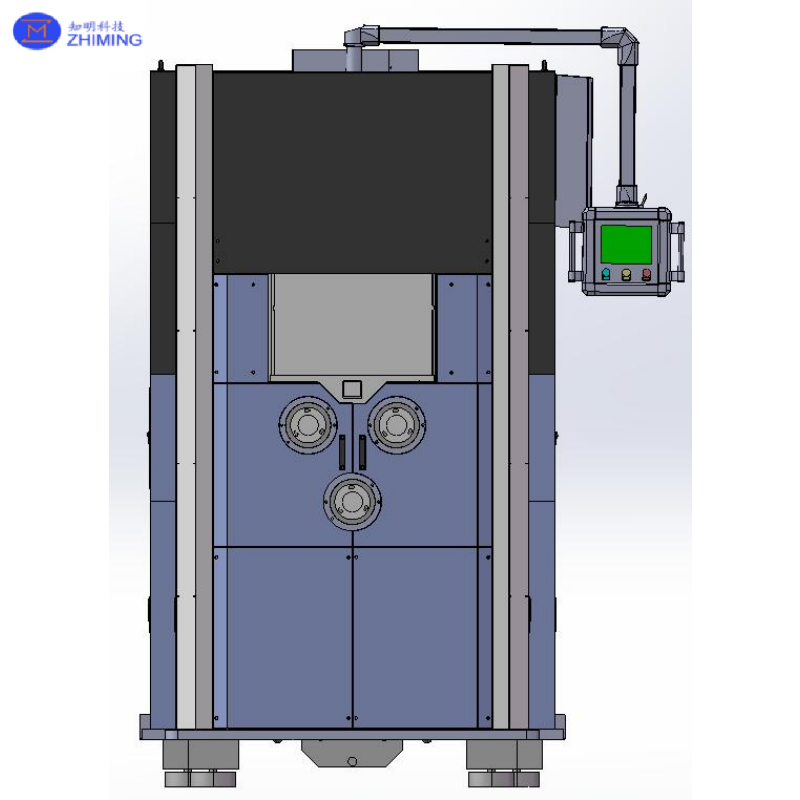

고정밀 철톱 JSZ1231D

제품 개요

JSZ1231D 고 정밀 철톱은 반도체 산업의 정밀 썰기 응용 프로그램에 설계되었습니다. 그것은 고 효율,반도체 링고트 및 다른 단단하고 부서지기 쉬운 재료의 고정도 슬라이싱.

기계는 고강도 통합 구조, 고속 주 롤러 드라이브 시스템, 정밀한 와이어 긴장 제어, 수압 작업 조각 클램핑 및 안정적인 제어 시스템을 갖추고 있습니다.최대 회전 속도 2까지 지원합니다, 200 m/min, 절단 정확도 ± 0.01 mm, 최소 슬라이스 두께 0.05 mm 미만, 그것은 정확성, 안정성,그리고 재료 사용은 매우 중요합니다..

주요 기술 사양

• 최대 작업 조각 크기: W90 × H220 × L450 mm
• 최대 작업 조각 길이: 450mm
• 최대 회선 속도: 2,200m/min
• 최대 회선 저장 용량: 100km
• 와이어 지름 범위: 0.014~0.1mm
• 와이어 텐션 제어 범위: 0 ∼ 15 N
• 피드 스트록: ≤220mm
• 절단 공급 속도: 0.01~5 mm/min, 조절
• 급식 속도: 200 mm/min
• 용량: 300L
• 직물 클램핑: 자동 수압 클램핑
• 최대 주 롤 속도: <4,500 rpm
• 최대 주 롤러 지름: Ø160 mm
• 주 롤러: 3 pcs + 3 pcs 예비
• 절단 모드: 아래로 공급
• 가이브 운행 모드: 역동 또는 일방 작동
• 전원 공급: 3단계 4선 AC 380V ±10%, 50/60 Hz
• 기계 차원: 대략 L1750 × W1600 × H2900 mm
• 기계 무게: 약 8 톤

주요 이점

기계는 비교적 작은 발자국을 가진 컴팩트한 구조 디자인을 채택합니다. 기계 몸은 고강 강철으로 만들어집니다.기본은 전체 경직성 및 장기적인 운영 안정성을 향상시키기 위해 통합 된 주름 구조를 사용합니다..

모든 주요 구동 시스템은 직접 구동 구조를 사용하여 전송 오류와 기계적 마모를 줄이는 데 도움이되며 작업 소음도 낮고 구동 정확도도 높습니다.

세 개의 주요 롤러 각각은 직접 구동 모터에 의해 독립적으로 구동됩니다. 이 설계는 롤러를 당기는 유선으로 인한 부하를 줄입니다.와이어 파열과 롤러 굴레 마모 및 와이어 소비를 줄이는 데 도움이 됩니다..

기계는 약 270 mm의 축 간격이 짧아지며 절단 중에 철도의 안정성을 향상시키고 절단 시간과 철도 소비를 줄이는 동시에 절단 양을 향상시키는 데 도움이됩니다.

이중파선 부러진 것을 감지하면 경보의 민감도가 높아집니다.전기 제어 시스템은 또한 예상치 못한 전력 중단로 인한 철선 파열 및 작업 조각의 잔해를 줄이는 데 도움이되는 전력 손실 보호를 포함합니다..

최대 와이어 속도 2,200 m/min 및 정밀한 긴장 조절으로, 기계는 안정적인 와이어 작동을 유지하면서 얇은 와이어 절단 프로세스에 적합합니다.

절단 정확도는 ±0.01mm에 도달 할 수 있으며 최소 슬라이스 두께는 0.05mm 미만이며 고정도 반도체 웨이퍼 절단 요구 사항을 충족합니다.

주요 시스템 구성 요소

기계는 주로 다음으로 구성됩니다.

• 철을 공급하고 저장하는 철 스풀 단위
• 원활한 풀기와 균일한 재올림을 위한 와이어 트러버싱 유닛
• 전선의 안정적인 긴장을 유지하기 위한 긴장 조절 장치
• 정확하고 부드러운 유선 안내를 위한 안내 바퀴 시스템
• 정밀 절단용 주 스핀드와 롤러 단위
• 작업 부품을 고정하고 제어된 절단 움직임을 위한 공급 장치
• 절단 액체의 온도 조절용 열 교환기
• 매립 및 냉각 시스템
• 전기 컨트롤 캐비닛
• 매개 변수 설정, 작동 및 상태 모니터링을 위한 인간-기계 인터페이스

정확성 및 수용성 기준

• 주 롤러 출력: ≤0.02mm
• 스핀드 박스 톱니 표면의 방사성 유출: ≤0.005mm
• 스핀들 샤프트의 축적 유출: ≤0.005mm
• 스핀드 코너와 코너 구멍 사이의 접촉 비율: ≥70%
• 수직 공급 직선: ≤0.005 mm/150 mm
• 와이어 트위스: 미터 당 5 회전 미만
• 공급/흡수 스핀들 진동: ≤5m/s2
• 공급/흡수 바퀴 배류: ≤0.15mm

운영 환경

• 권장 환경 온도: 18~28°C
• 상대 습도: ≤75%
• 환경 진동: ≤0.5G
• 냉각 물 온도: 11 ± 1°C
• 냉각 물 흐름: 20~50 L/min
• 냉각 물 압력: 0.2~0.4 MPa
• 요구되는 냉각 용량: ≥5 kW
• 실제 기계 전력 소비: 약 5kWh

신청서

이 기계는 주로 반도체 웨이퍼 및 다른 단단하고 부서지기 쉬운 재료의 정밀 썰기 위해 사용됩니다. 특히 얇은 썰기를 필요로하는 응용 프로그램에 적합합니다.높은 절단 정확성, 안정적인 와이어 운영, 낮은 와이어 깨짐, 그리고 향상 된 재료 활용.

웹 사이트 / 카탈로그에 대한 짧은 제품 설명

JSZ1231D 고정밀 철톱

정밀 반도체 웨이퍼 슬라이싱을 위해 설계된 JSZ1231D는 0.014에서 0.1mm의 얇은 와이어 지름과 최대 와이어 속도 2,200m/min을 지원합니다.독립적으로 움직이는 주 롤러, 정밀한 긴장 조절 및 자동 수압 클램핑은 안정적이고 정확한 절단 성능을 제공합니다.

기계는 최대 450mm 길이의 작업 조각을 지원하고, ± 0.01mm의 절단 정확도를 달성하고 0.05mm보다 얇은 슬라이스를 생산 할 수 있습니다.온도 조절 절단 액체, 그리고 안정적인 전기 제어 시스템은 신뢰할 수 있고 효율적인 반도체 재료 처리에 적합합니다.
